Generalidades
ADVERTENCIA
La función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
Compruebe que el faro tenga la altura y alineación lateral correctas:
  1. Consulte la Especificaciones → Especificaciones: Modelos Softail de 2006 → Presiones de los neumáticos: modelos Softail 2006. Compruebe la presión correcta de los neumáticos delantero y trasero.
  2. Coloque la motocicleta sobre suelo nivelado (o pavimento) en un área con la cantidad mínima de luz.
  3. Coloque la motocicleta a 7,6 m (25 pies) de una pantalla o pared. Mida la distancia desde el punto directamente abajo del eje delantero a la base de la pantalla/pared.
  4. Haga la marca para la alineación.
    1. Vea la Figura 1. Para los modelos FXSTD, FXST, FXSTB, FXSTS, FLSTSC (e internacionales FLSTC, FLST, FLSTF, FLSTN), trace una línea horizontal en la pantalla/pared a 0,9 m (35 pulg.) sobre el suelo.
    2. Vea la Figura 2. Para los vehículos FLSTC, FLST, FLSTF, FLSTN, dibuje una línea horizontal al mismo nivel que el centro del faro delantero.
  5. Cargue el vehículo con el motociclista, pasajero (si está presente normalmente) y cualquier carga. El peso comprimirá ligeramente la suspensión del vehículo.
  6. Coloque la motocicleta en posición vertical con ambos neumáticos en el suelo y la rueda de adelante en alineación recta (directamente hacia delante).
  7. Vea la Figura 3. ACTIVE el interruptor de encendido. Coloque el interruptor del manillar del faro delantero en la posición de luces ALTAS.
  8. Compruebe la alineación del haz de luz.
    1. El haz principal, que es una luz ancha y plana, debe estar centrado igualmente arriba y abajo de la línea horizontal.
    2. El haz principal de luz también debe estar dirigido en línea recta hacia delante. Los faros delanteros ajustados debidamente proyectan un área igual de luz a la derecha e izquierda del centro.
    3. Ajuste la alineación del faro si es necesario.
17,6 m (25 pies)
20,9 m (25 pulg.) arriba del suelo

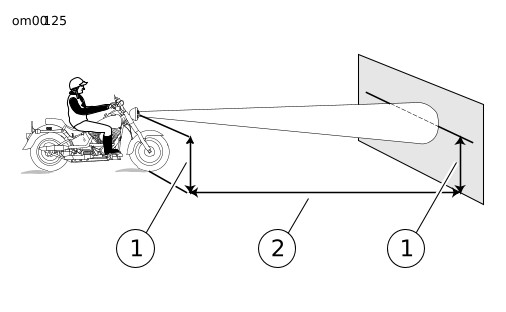

Figura 1. Alineación del faro delantero: modelos Softail FX y modelos internacionales FLSTC/FLSTF/FLST/FLSTN
1Nivelado con el centro del faro delantero
27,6 m (25 pies)
Figura 2. Alineación del faro delantero: modelos FLSTC/FLST/FLSTF/FLSTN para EE. UU.
Figura 3. Posición de luz alta del interruptor del faro delantero
Modelos FXSTS/FLSTSC
1. Vea la Figura 4. Haga el ajuste vertical.
a. Afloje los dos sujetadores de ajuste vertical (1).
b. Incline el faro delantero hacia arriba o hacia abajo con relación a la línea horizontal de la inspección de alineación del faro delantero.
c. Apriete ambos sujetadores a 33,9–47,5 N·m (25–35 ft-lbs).
AVISO
Coloque el faro delantero FXSTS lo más adelante que permita la ranura. Esto impedirá que el faro delantero entre en contacto con los resortes, lo cual puede causar daños al vehículo. (00250a)
2. Haga el ajuste horizontal.
a. Afloje el sujetador de ajuste horizontal (2).
b. Incline el faro delantero hacia la izquierda o la derecha para dirigir el haz de luz directamente hacia delante.
c. Mueva el mecanismo de ajuste del faro delantero hacia adelante hasta el extremo de la ranura de la pieza de soporte.
d. Apriete el sujetador a 33,9–47,5 N·m (25–35 ft-lbs).
Modelos FLSTC/FLSTF/FLST/​FXSTB/FXST/FLSTN
1. Vea la Figura 5. Afloje el perno de ajuste horizontal (2) para ajustar el haz de luz del faro delantero de lado a lado.
2. Apriete el sujetador a 40,7–47,5 N·m (30–35 ft-lbs).
3. Afloje el perno de ajuste vertical (1) para ajustar la luz del faro delantero hacia arriba o hacia abajo.
4. Apriete el sujetador a 47,5–61 N·m (35–45 ft-lbs).
Modelos FXSTD
1. Vea la Figura 6. Afloje el perno de ajuste horizontal (2) para ajustar el haz de luz del faro delantero de lado a lado.
2. Apriete el sujetador 33,9–40,7 N·m (25–30 ft-lbs).
3. Afloje el perno de ajuste vertical (1) para ajustar la luz del faro delantero hacia arriba o hacia abajo.
4. Apriete el sujetador a 33,9–40,7 N·m (25–30 ft-lbs).
1Sujetador de ajuste vertical (2)
2Sujetador de ajuste horizontal
Figura 4. Ajuste del faro delantero: FXSTS
1Perno de ajuste vertical (2)
2Perno de ajuste horizontal

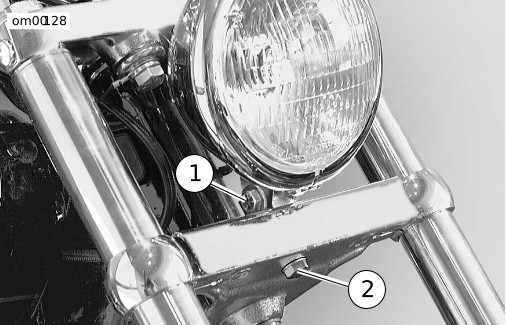

Figura 5. Ajuste del faro delantero: FLSTC, FLSTF, FXSTB, FXST
1Perno de ajuste vertical
2Perno de ajuste horizontal

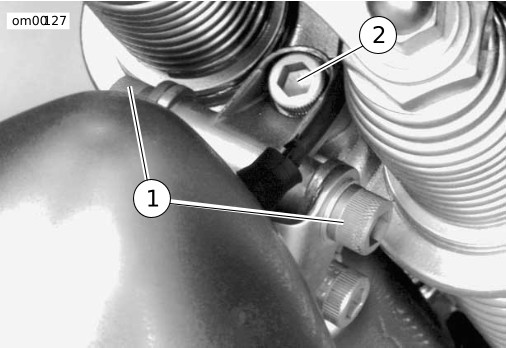

Figura 6. Ajuste del faro delantero: FXSTD
