Extracción
  1. Vea la Figura 1. Quite el tornillo de montaje del asiento de la parte superior del guardabarros trasero.
  2. Quite los dos sujetadores de montaje (5) ubicados a ambos lados del asiento.
  3. Vea la Figura 2. Localice la pieza de soporte de la correa del asiento en el lado IZQUIERDO de la motocicleta.
  4. Afloje la pieza de soporte de la correa, agarrando y presionando firmemente hacia abajo.
  5. Vea la Figura 3. Tire hacia afuera para liberar el lado izquierdo de la pieza de soporte de la correa.
  6. Vea la Mantenimiento y lubricación → Asientos: Modelos Softail → Lengüeta del asiento. Empuje el asiento hacia atrás para liberar la lengüeta en el frente del asiento de la ranura o pieza de soporte en el eje central de la estructura.
    7. NOTA
    • En los modelos FLSTC/FLST omita el paso 7 y siga al paso 9.
    • Para los modelos FLSTF continúe al paso 7.
  7. Dé vuelta al asiento para que pueda ver el aro de presión en la correa del asiento.
  8. Destrabe el aro para aflojar la correa del asiento.
  9. Deslice el asiento a través de la correa para quitarlo.
    10. NOTA
    Para retirar el asiento trasero del asiento del conductor, quite el asiento trasero de los sujetadores de montaje.
Instalación
NOTA
  • Vea la Figura 1. Para colocar el asiento trasero al asiento del conductor, apriete los sujetadores de montaje del asiento trasero hasta que queden firmemente apretados.
  • En los modelos FLSTC/FLST omita el paso 1 y siga al paso 3.
  • En los modelos FLSTF siga con el paso 1.
1. Localice el aro de presión en la correa del asiento.
2. Vea la Figura 1. Pase el asiento a través de la correa del asiento.
3. Cierre el aro a presión para apretar la correa del asiento.
4. Deslice el asiento hacia la parte delantera de la motocicleta hasta que la lengüeta quede asegurada en el extremo abierto del eje central de la estructura.
5. Instale ambos sujetadores de montaje del asiento (5) en la estructura, asegúrelos hasta que firmemente apretados.
6. Instale el sujetador de montaje del asiento trasero en el guardabarros. Apriete hasta que queden firmemente apretados.
7. Vea la Figura 3. Coloque el extremo de la pieza de soporte de la correa del asiento sobre los sujetadores de montaje en la estructura.
8. Vea la Figura 3. Tire hacia arriba de la pieza de soporte de la correa para asegurar el ajuste. Apriete hasta que queden firmemente apretados.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
9. Vea la Figura 2. Tire hacia arriba el asiento para comprobar que esté correctamente asegurado.
1Asiento trasero
2Pieza de soporte de montaje del asiento
3Sujetadores de montaje del asiento trasero
4Asiento del conductor
5Sujetadores de montaje del asiento
6Correa del asiento

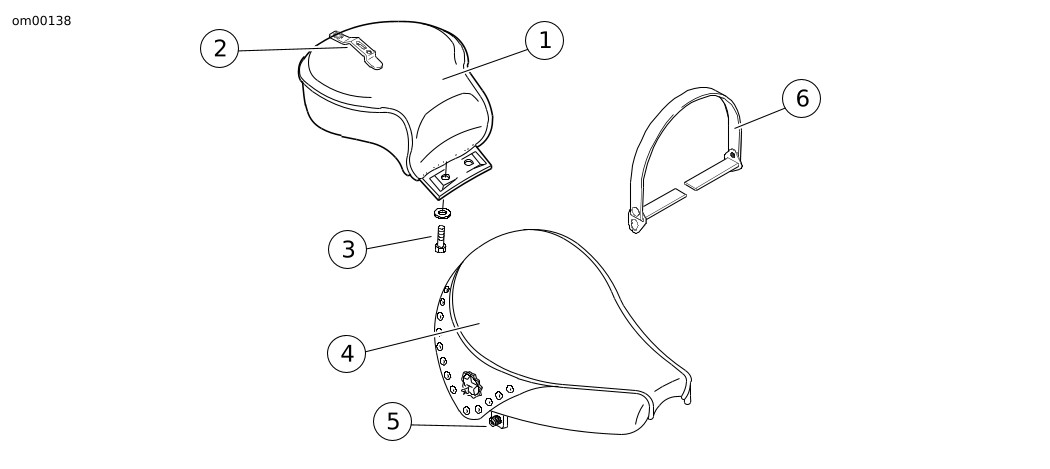

Figura 1. Asiento: FLSTC/FLSTF

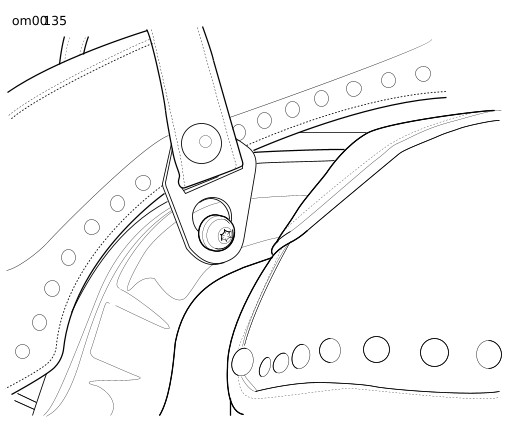

Figura 2. Correa del asiento: modelos Softail

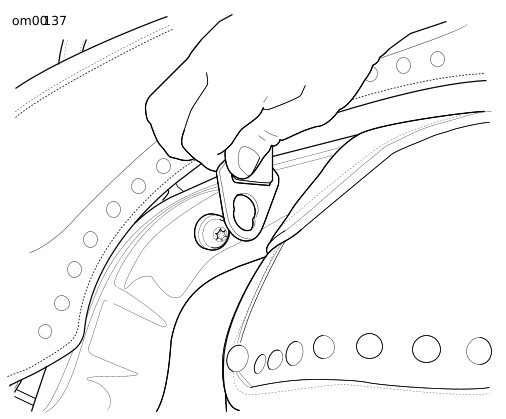

Figura 3. Empuje/tiraje de la pieza de soporte de la correa

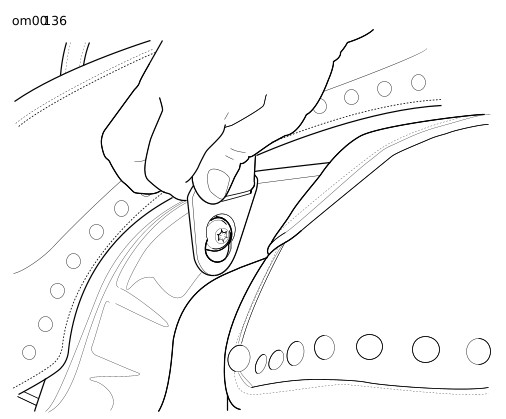

Figura 4. Extracción/colocación de la pieza de soporte de la correa
