Fusibles
Vea la Figura 2. El bloque de fusibles está debajo del asiento y detrás de la batería. El bloque en los modelos carburados contiene seis fusibles reemplazables de 15 A. El bloque en los modelos EFI tiene ocho fusibles reemplazables de 15 A. El motociclista puede llevar fusibles adicionales si así lo prefiere.
Extracción de fusibles
| 1. | Quite el asiento. | |
 ADVERTENCIAPara evitar el arranque accidental del vehículo, lo que puede ser la causa de muerte o de lesiones graves, desconecte el cable negativo (-) de la batería antes de continuar. (00048a) | ||
| 2. | Desconecte y quite el cable de batería negativo(-) (negro) del terminal negativo (-) de la batería. | |
| 3. | Retire la cubierta del bloque de fusibles. | |
AVISO Use siempre fusibles de repuesto que sean del tipo y clasificación de amperaje correctos. El uso de fusibles incorrectos puede dañar los sistemas eléctricos. (00222a) | ||
| 4. | Vea la Figura 1. Reemplace el fusible sospechado. |
Instalación de fusibles
| 1. | Coloque la cubierta sobre el bloque de fusibles. | |
| 2. | Conecte el cable negativo de la batería (negro) al terminal negativo (-) de la batería. | |
| 3. | Apriete el sujetador a 6,8–10,8 N·m (60–96 in-lbs). | |
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 4. | Instale el asiento. |

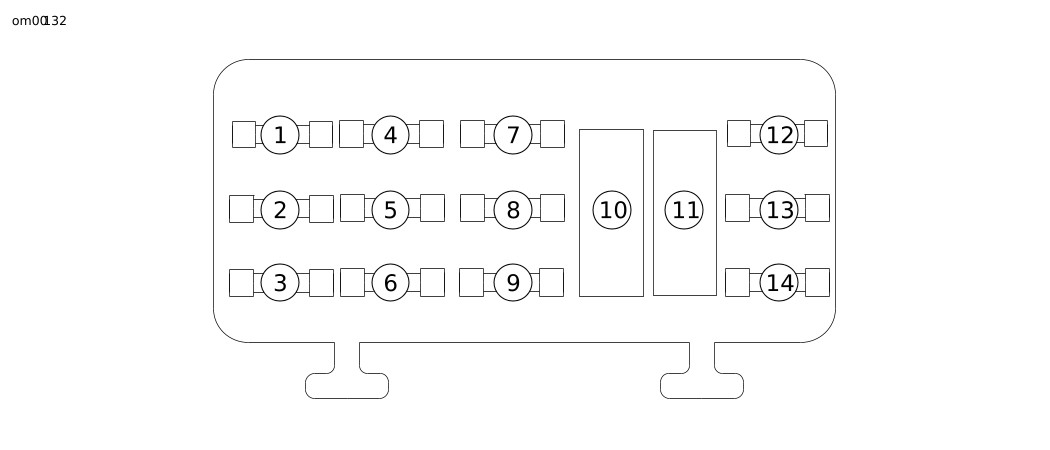

| 1 | ECM 15 A (EFI solamente) |
| 2 | Bomba de combustible 15 A (EFI solamente) |
| 3 | Vacío |
| 4 | Vacío |
| 5 | Batería |
| 6 | Accesorios |
| 7 | Instrumentos |
| 8 | Encendido |
| 9 | Luces |
| 10 | Relé del arranque |
| 11 | Relé del sistema |
| 12 | Fusible de repuesto (15 A) |
| 13 | Fusible de repuesto (15 A) |
| 14 | Vacío |
Figura 1. Bloque de fusibles: modelos Softail (vista superior)

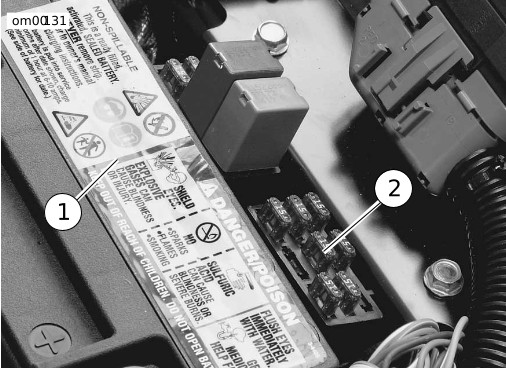

| 1 | Batería |
| 2 | Bloque de fusibles |
Figura 2. Ubicación del bloque de fusibles: modelos Softail
