Las placas apoyapiés del pasajero se pueden ajustar de tres formas.
Altura del brazo de montaje
NOTA
Vea la Figura 1. El tornillo de reborde del brazo de montaje inferior (1) por lo general no se quita. Se desliza hacia arriba y hacia abajo junto con el brazo de montaje. Si se lo quita, instale y apriete a 5,4–8,1 N·m (48–72 in-lbs).
1. Quite el tornillo de ajuste de altura (2).
2. Deslice el brazo de montaje hacia arriba o hacia abajo para alinear el agujero del brazo de montaje con un agujero de ajuste seleccionado (3, 4, o 5).
3. Inserte el tornillo de ajuste a través del brazo de montaje en el agujero de ajuste seleccionado. Apriete a 48,8–57 N·m (36–42 ft-lbs).
1Tornillo de reborde inferior
2Tornillo de ajuste de la altura
3Agujero inferior
4Agujero medio
5Agujero superior

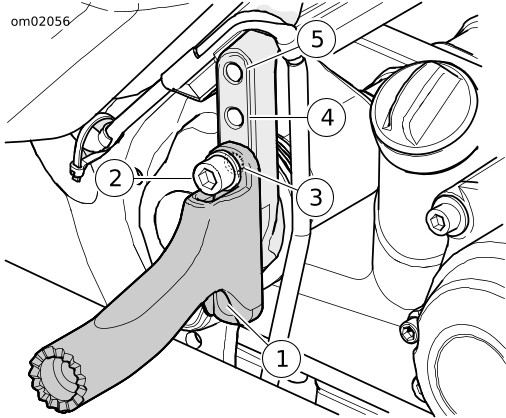

Figura 1. Ajuste de la altura de la placa apoyapiés (sin el brazo giratorio y la placa apoyapiés)
Ángulo del brazo giratorio
NOTA
Vea la Figura 2. El brazo giratorio (1) está montado en un trinquete dentado que solo permite 90 grados de rotación.
1. Afloje el tornillo inferior (2).
2. Gire el brazo giratorio a la altura deseada de la placa apoyapiés.
3. Apriete el tornillo a 34–40 N·m (25–30 ft-lbs).
Ángulo de la placa apoyapiés
NOTA
La placa apoyapiés está montada en un trinquete dentado que solo permite 90 grados de rotación.
1. Vea la Figura 2. Afloje el tornillo superior (3) para permitir que la placa apoyapiés gire.
2. Gire la placa apoyapiés (4) a una posición horizontal o hasta alcanzar un ángulo deseado.
3. Apriete el tornillo superior a 34–40 N·m (25–30 ft-lbs).
1Brazo giratorio
2Sujetador inferior
3Sujetador superior
4Placa apoyapiés

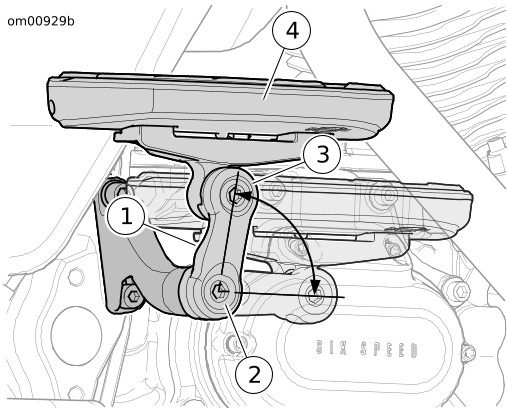

Figura 2. Brazo giratorio y placa apoyapiés
