Familiarícese con la ubicación de todos los componentes de su vehículo. Vea Figura 1 , Figura 2 y consulte Tabla 1.
NOTA
Este manual del propietario ilustra y describe las características estándar o que están disponibles como opciones con costo extra. Parte de los equipos que se muestran pueden no estar en su motocicleta.
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.

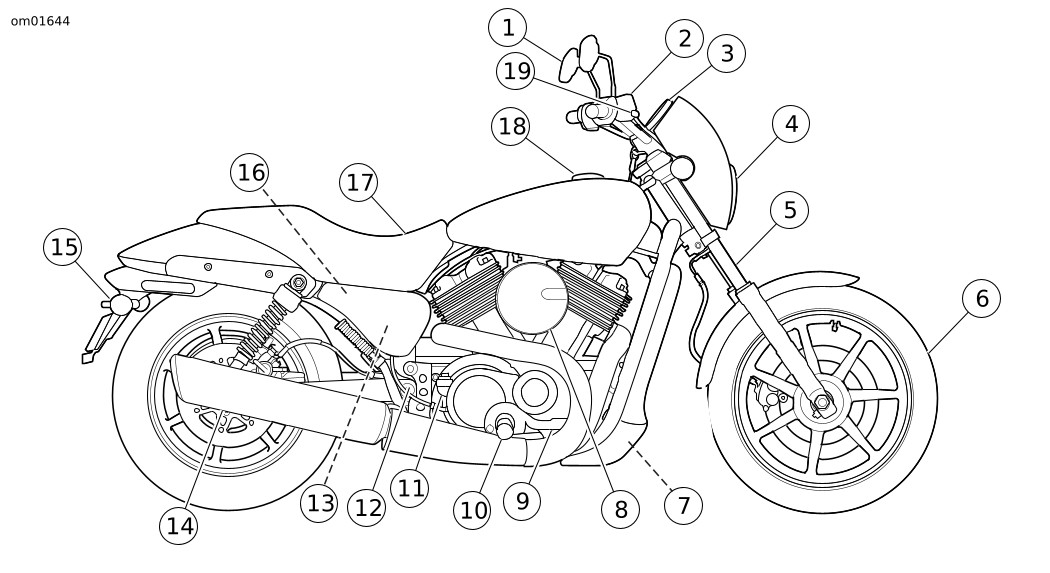

Figura 1. Lado derecho

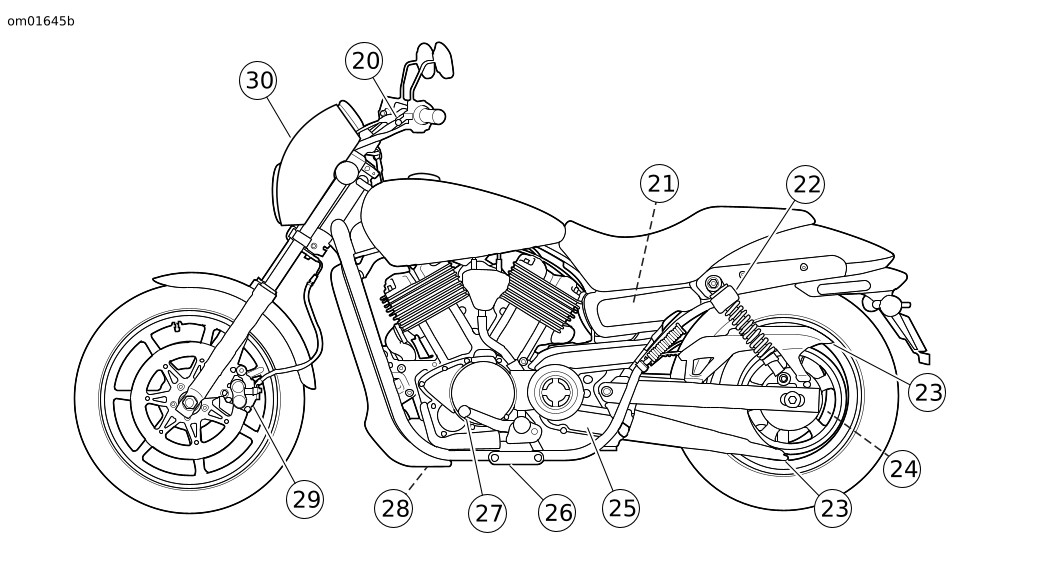

Figura 2. Lado izquierdo
Tabla 1. Inspección: Ubicación del componente
ARTÍCULO | DESCRIPCIÓN |
|---|---|
1 | Espejo |
2 | Depósito de líquido del freno delantero |
3 | Velocímetro |
4 | Faro delantero |
5 | Horquilla delantera |
6 | Rueda delantera |
7 | Radiador (detrás de la cubierta) |
8 | Depurador de aire |
9 | Pedal del freno trasero |
10 | Taco apoyapiés del motociclista |
11 | Varilla medidora del aceite de motor |
12 | Depósito del líquido del freno trasero |
13 | Fusibles y relés (detrás de la cubierta lateral) |
14 | Silenciador/Escape |
15 | Luz trasera |
16 | Batería (detrás de la cubierta lateral) |
17 | Asiento |
18 | Tapa de llenado de combustible |
19 | Control manual del freno |
20 | Control manual del embrague |
21 | Botella de expansión de refrigerante (detrás de la cubierta lateral) |
22 | Amortiguador trasero (2) |
23 | Correa y protectores de la correa |
24 | Mordaza del freno trasero |
25 | Cubierta de la correa de propulsión |
26 | Soporte de estacionamiento |
27 | Palanca del pedal de cambios |
28 | Filtro de aceite de motor |
29 | Mordaza del freno delantero |
30 | Pantalla del velocímetro |
