En caso de problemas eléctricos, es conveniente consultar un concesionario Harley-Davidson, el cual tiene las piezas y el equipo necesario para realizar los servicios eléctricos.
NOTA
- Los fusibles no se restablecen.
- Reemplazar un fusible con otro de la misma clasificación únicamente.
- Use solamente fusibles tipo ATO para automóviles como repuesto.
Fusible principal
NOTA
El amperaje del fusible principal es 40 A.
Retirar el fusible principal cuando le realice mantenimiento a su motocicleta.
- Gire el interruptor de encendido a OFF (apagado).
- Extraiga la cubierta lateral derecha. Vea Procedimientos de servicio → Cubiertas laterales.
- Vea Figura 1. Retire el fusible principal (2).
- Instale el fusible cuando el servicio se haya completado.
| 1 | Cubierta del panel de fusibles |
| 2 | Fusible principal |
Figura 1. Panel de fusibles y ubicación del fusible principal
Reemplazo de los fusibles
- Gire el interruptor de encendido a OFF (apagado).
- Extraiga la cubierta lateral derecha. Vea Procedimientos de servicio → Cubiertas laterales.
- Vea Figura 1. Quitar la cubierta del panel de fusibles (1).
- Instale la cubierta del panel de fusibles de modo que las lengüetas encajen en su lugar.
- Instale la cubierta lateral derecha.

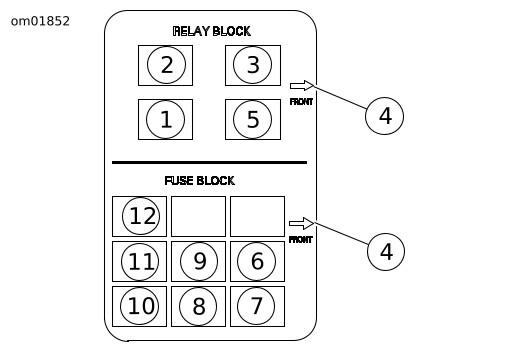

Figura 2. Identificación de los relés y fusibles
Tabla 1. Identificación de los relés y fusibles
ARTÍCULO | DESCRIPCIÓN |
|---|---|
1 | Relé del arranque |
2 | Relé del sistema |
3 | Relé del encendido |
4 | Frente del vehículo |
5 | Relé de enfriamiento |
6 | Fusible de luces e instrumentos: 10A |
7 | Fusible de accesorios: 5A |
8 | Fusible del ventilador: 10A |
9 | Fusible de las luces: 10A |
10 | Fusible de encendido: 15A |
11 | Fusible de la bomba de combustible – 10 A |
12 | Fusible de la batería – 5 A |
Relés
Si sospecha que hay un problema con un relé, consultar el manual de servicio, el manual de diagnóstico eléctrico o a un concesionario autorizado.
