1. Vea Figura 1. Quite el tornillo (1).
2. Quite la cubierta (2).
3. Quite las tuercas (3).
4. Quite la pieza de soporte (4).
5. Quite el elemento del filtro (5).
6. Sujete el elemento del filtro delante de una fuente potente de luz. Si la luz se ve uniforme a través del elemento, está lo suficientemente limpio.
7. Según sea necesario, descarte el elemento del filtro e instale un elemento nuevo.
8. Instale el elemento del filtro (5).
9. Instale la pieza de soporte (4).
10. Instale las tuercas (3). Ajustar a 6–8 N·m (54–70 in-lbs).
11. Instale la cubierta (2).
12. Instale el tornillo (1). Ajustar a 6–8 N·m (54–70 in-lbs).
1Tornillo
2Cubierta
3Tuerca (2)
4Pieza de soporte
5Elemento del filtro
6Contraplaca
7Arandela (2)

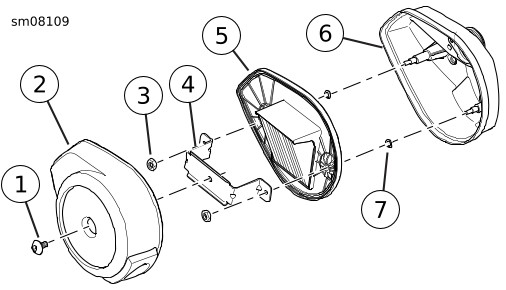

Figura 1. Depurador de aire
