Herramientas especiales
| Descripción | Pieza n.º | Cantidad |
|---|---|---|
| LLAVE PARA FILTRO DE ACEITE | HD-51453 | 1 |
ADVERTENCIAAsegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d)
| 1. | Tenga en marcha la motocicleta hasta que el motor esté a temperatura normal de funcionamiento. | |
| 2. | Apague el motor. | |
| 3. | Vea Figura 1. Quite el tapón de drenaje de aceite de motor. Deseche el o-ring. | |
| 4. | Deje que el aceite drene completamente. Deseche los desperdicios correctamente. | |
| 5. | Quite la cubierta del radiador. Vea MANTENIMIENTO PROGRAMADO → Limpieza del radiador. | |
| 6. | Vea Figura 2. Quitar el filtro de aceite con la LLAVE PARA FILTRO DE ACEITE (Pieza n.º:HD-51453). | |
| 7. | Deseche el filtro. | |
| 8. | Limpia cualquier material de juntas viejas que haya quedado en el reborde del soporte del filtro de aceite. | |
| 9. | Lubrique la junta del filtro de aceite nuevo con aceite de motor limpio. NOTA NO use una llave para filtro de aceite para la instalación. | |
| 10. | Instale un filtro de aceite (2) nuevo en el soporte del filtro (3). Apriete el filtro de aceite con la mano, de media a tres cuartos de vuelta, después de que la junta haga contacto inicial con la superficie de montaje del filtro. | |
| 11. | Instale el tapón de drenaje de aceite de motor y el o-ring nuevo. Apretar el 20–25 N·m (15–18 ft-lbs). | |
AVISO No sobrellene de aceite. Hacerlo puede generar un arrastre de aceite hacia el filtro de aire que puede ocasionar daño o fallas al equipo. (00190b) | ||
| 12. | Agregar inicialmente 2,4 L (2.5 qt) de aceite de motor. Vea Procedimientos de servicio → Lubricación del motor. | |
| 13. | Realice la verificación en frío del nivel de aceite de motor. Vea MANTENIMIENTO PROGRAMADO → Verificación del nivel de aceite del motor. | |
| 14. | Arranca el motor y verifica con cuidado que no haya pérdidas alrededor del tapón de drenaje del filtro de aceite. | |
| 15. | Instale la cubierta del radiador. Vea MANTENIMIENTO PROGRAMADO → Limpieza del radiador. | |
| 16. | Realice la verificación en caliente del nivel de aceite de motor. Vea MANTENIMIENTO PROGRAMADO → Verificación del nivel de aceite del motor. | |
| 17. | Agregar más aceite según sea necesario. |

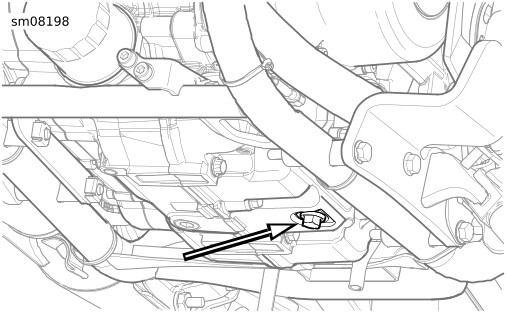

Figura 1. Tapón de drenaje de aceite de motor

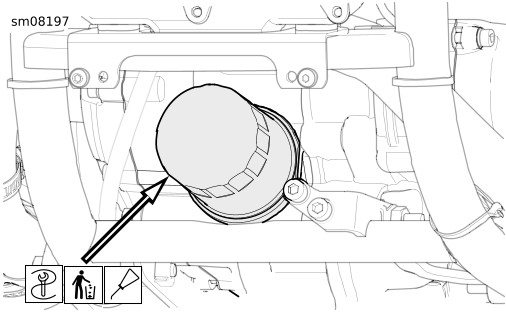

Figura 2. Filtro de aceite de motor
