Velocímetro
ADVERTENCIAViaje a velocidades y condiciones apropiadas en la carretera y nunca viaje a una velocidad mayor del límite de velocidad indicado. El exceso de velocidad puede causar la pérdida del control del vehículo y puede causar la muerte o lesiones graves. (00008a)
Vea Figura 1 y Figura 2. El velocímetro registra la velocidad hacia adelante del vehículo en kilómetros por hora (internacionales) o millas por hora (EE. UU.).
La luz de fondo del instrumento se activa después de un corto retraso. La luz de fondo puede fluctuar brevemente cuando cambia la luz ambiente (como cuando pasa por un túnel).
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
Vea Figura 1. El tacómetro mide la velocidad del motor en revoluciones por minuto (RPM x 100).
Indicador de combustible
El indicador de combustible indica la cantidad aproximada de combustible en el tanque de combustible.
FLHP: El indicador de combustible está en el lado izquierdo del tanque de combustible. Vea Controles e indicadores → Tapa de llenado de combustible.
FLHTP: Vea Figura 1. El indicador de combustible está en el tablero de instrumentos.
Voltímetro: FLHTP
Vea Figura 1. El voltímetro indica el voltaje medido del sistema eléctrico. Con el motor funcionando a más de 1500 RPM, el voltímetro debe registrar 13,0 a 14,5 V con la batería completamente cargada.

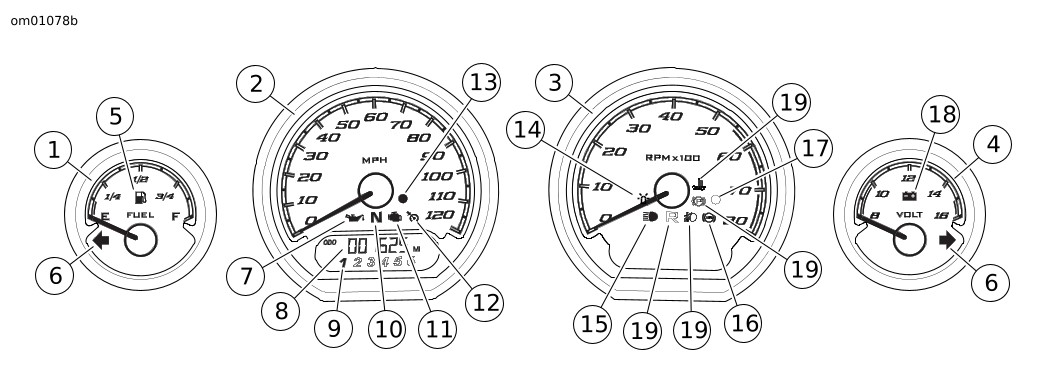

| 1 | Indicador de combustible |
| 2 | Velocímetro |
| 3 | Tacómetro |
| 4 | Voltímetro |
| 5 | Nivel bajo de combustible |
| 6 | Señal de giro |
| 7 | Presión de aceite |
| 8 | Ventana del odómetro |
| 9 | Indicador de marcha |
| 10 | Neutro |
| 11 | Advertencia del motor |
| 12 | Control de crucero |
| 13 | Sistema eléctrico (sistema de seguridad) |
| 14 | Luces de emergencia |
| 15 | Luz alta del faro delantero |
| 16 | ABS |
| 17 | Sensor de luz (no es un indicador) |
| 18 | Descarga de la batería |
| 19 | No se usa en estos modelos |
Figura 1. Instrumentos e indicadores: FLHTP

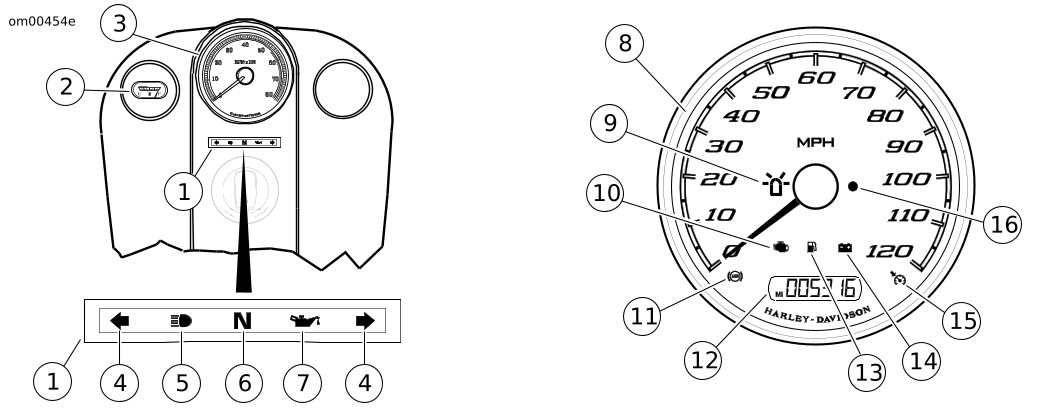

| 1 | Tablero de luces indicadoras |
| 2 | Indicador de combustible |
| 3 | Tacómetro |
| 4 | Señal de giro |
| 5 | Luz alta del faro delantero |
| 6 | Neutro |
| 7 | Presión de aceite |
| 8 | Velocímetro |
| 9 | Luces de emergencia |
| 10 | Advertencia del motor |
| 11 | ABS |
| 12 | Ventana del odómetro |
| 13 | Nivel bajo de combustible |
| 14 | Descarga de la batería |
| 15 | Control de crucero |
| 16 | Sistema de seguridad |
Figura 2. Instrumentos e indicadores: FLHP
