Chiave commutatore di accensione/dispositivo di blocco della forcella
La chiave del commutatore di accensione blocca l’interruttore di accensione per prevenire l’uso non autorizzato o il furto della motocicletta. La medesima chiave usata nel dispositivo di blocco della forcella serve a prevenire movimenti della motocicletta non autorizzati.

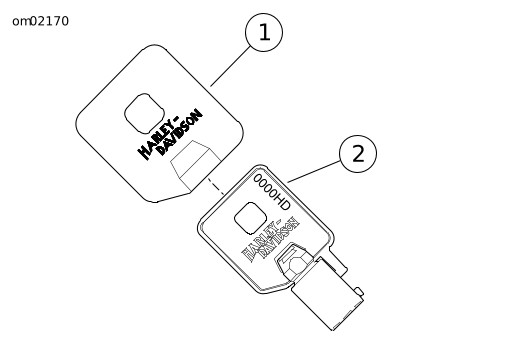

Vedere Figura 1. In caso di smarrimento, un concessionario Harley-Davidson può sostituire la chiave in base a un numero unico di quest’ultima. Il numero della chiave (2) è stampigliato sulla parte superiore della chiave sotto il rivestimento di plastica (1). Registrare il numero della chiave nell’apposita riga nelle pagine Informazioni personali e Informazioni sul concessionario sulla parte iniziale di questo manuale.
| 1 | Coperchio |
| 2 | Numero chiave |
Figura 1. Chiave commutatore di accensione/dispositivo di blocco della forcella
Commutatore di accensione
AVVERTENZALa funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)
Il commutatore di accensione comanda le funzioni dell’impianto elettrico. Fare riferimento a Tabella 1.
AVVISO
Proteggere il veicolo contro il furto. Il mancato rispetto di tale precauzione una volta parcheggiato può avere come risultato il furto e/o seri danni al veicolo. (00151b)
AVVERTENZANon usare un veicolo con la forcella bloccata. Il blocco della forcella limita la possibilità di svoltare, con pericolo di lesioni gravi o mortali. (00035a)
AVVISO
Non lubrificare il tamburo della serratura con lubrificanti a base di vaselina o con grafite. Questi potrebbero danneggiare la serratura. (00152a)
NOTA
- Le spie della strumentazione e i fari anteriori funzionano quando il commutatore di accensione è nella posizione IGNITION (ACCENSIONE), come imposto dalle leggi vigenti in alcuni Stati. Fare riferimento a Tabella 1.
- Estrarre la chiave del commutatore di accensione dal dispositivo di blocco dell’accensione durante l’uso della motocicletta. Se la chiave non viene rimossa, potrebbe cadere dalla motocicletta.
- lasciare il commutatore di accensione su ACC (accessori) per un lungo periodo di tempo può scaricare la batteria. Se lo si lascia su ACC (accessori), l’accensione verrà disinserita automaticamente dopo due ore per evitare che la batteria si scarichi completamente. Per tornare al funzionamento normale, riportare il commutatore di accensione su OFF (spento) e quindi nella posizione desiderata.
Tabella 1. Posizioni del commutatore di accensione
INTERRUTTORE POSIZIONE | FUNZIONALITÀ |
|---|---|
OFF | Accensione, luci ed accessori sono disattivati. |
ACCESSORY (ACC)* | Gli accessori sono accesi. È possibile azionare i lampeggiatori di emergenza. Le spie della strumentazione sono accese. Interruttore del faro anteriore consente di inserire le luci abbaglianti/anabbaglianti. È possibile azionare la luce di arresto e l’avvisatore acustico. |
IGNITION (IGN)* | Accensione, luci e accessori sono inseriti. |
* I modelli per il mercato internazionale hanno una funzione ulteriore: sono accese anche le luci di posizione e la luce posteriore. | |
Tutti i modelli tranne FXDL
Vedere Figura 2. Il commutatore di accensione si trova sul pannello della strumentazione nella parte superiore del serbatoio.
Sblocco: per sbloccare il commutatore, inserire la chiave e girarla in senso orario sulla posizione di sblocco.
Funzionamento: ruotare il commutatore per selezionare la posizione ACC (accessori) o IGN (accensione). Fare riferimento a Tabella 1.
Blocco: è possibile bloccare il commutatore di accensione nella posizione OFF (spento) o ACC (accessori). Per bloccare il commutatore, alzare il relativo coperchio, inserire la chiave e girarla in senso antiorario portandola sulla posizione di blocco.
AVVISO
Portare il commutatore di accensione su OFF (spento) prima di bloccare la motocicletta. Se si lascia il commutatore su ACC (accessori), le luci del pannello della strumentazione rimangono accese, scaricando così la batteria. (00492b)
| 1 | Blocco |
| 2 | Sblocco |
| 3 | Aprire il coperchio del commutatore |
| 4 | ACC (accessori) |
| 5 | OFF |
| 6 | IGN (accensione) |
Figura 2. Commutatore di accensione: Tutti i modelli tranne FXDL, FXDLS
FXDL

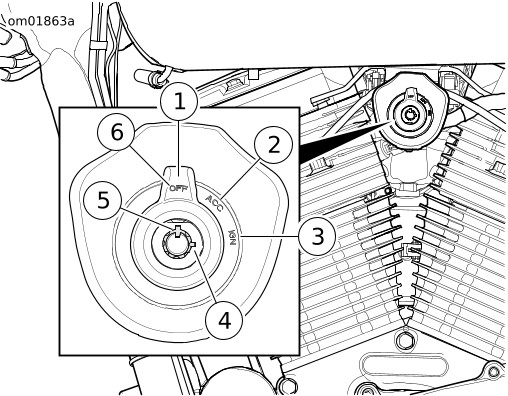

Vedere Figura 3. Il commutatore di accensione si trova sul lato sinistro del veicolo, tra i cilindri del motore.
Sblocco: inserire la chiave e girarla in senso orario per sbloccare la leva zigrinata. Togliere la chiave dal commutatore di accensione prima di usare la motocicletta.
Funzionamento: usare la leva zigrinata per selezionare le posizioni ACC (accessori) o IGN (accensione). Per le funzioni del commutatore di accensione, vedere Tabella 1.
Blocco: portare la leva zigrinata su OFF (spento). Inserire la chiave e girare in senso antiorario per bloccare la leva zigrinata. Estrarre la chiave.
| 1 | Blocco |
| 2 | Sblocco |
| 3 | IGN (accensione) |
| 4 | ACC (accessori) |
| 5 | OFF |
| 6 | Leva zigrinata |
Figura 3. Commutatore di accensione: FXDL
