Rimozione
NOTA
  • Determinare se il cuscino lombare รจ richiesto prima della regolazione di montante e manubrio.
  • Per consentirne il riutilizzo, installare le viti del supporto lombare sul retro del supporto lombare dopo la rimozione.
  1. Vedere Figura 1. Rimuovere la sella.
  2. Rimuovere le viti (1) e le rondelle (2) dal cuscino lombare (4).
  3. Rimuovere le viti (3) dalla targhetta di identificazione (5).
  4. Rimuovere la targhetta dal supporto lombare.
  5. Collocare la targhetta di identificazione sulla sella.
  6. Installare le viti nella targhetta. Serrare le viti.
Installazione
  1. Vedere Figura 1. Rimuovere le viti (3) dalla targhetta (5).
  2. Posizionare la targhetta sul supporto lombare (4).
  3. Installare le viti nella targhetta di identificazione. Serrare le viti.
  4. Inserire il supporto lombare nella sella.
  5. Installare le viti (1) e le rondelle (2) sul supporto lombare. Serrare le viti.
  6. Installare la sella.

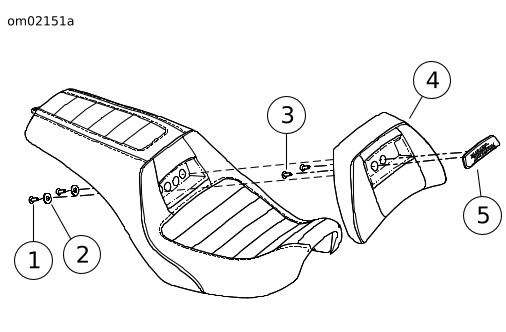

1Vite (2)
2Rondella (2)
3Vite (2)
4Supporto lombare
5Targhetta
Figura 1. Supporto lombare
