| 1. | Vedere Figura 2. Togliere il tappo a scatto (1) sulla parte superiore della visiera (2). a. Vedere Figura 1. Inserire un piccolo cacciavite nel foro (1) sul lato sinistro sotto la visiera (2) b. Spingere verso l’alto il tappo per rimuoverlo. | |
| 2. | Vedere Figura 2. Allentare il dado di blocco del faro anteriore (3). | |
| 3. | Inclinare il faro anteriore verticalmente per regolarlo alla linea orizzontale. Contemporaneamente, regolare il faro anteriore orizzontalmente per puntare il fascio in modo dritto. | |
| 4. | Serrare il dado di blocco del faro anteriore a 14–27 N·m (120–240 in-lbs) dopo che la luce è stata posizionata correttamente. | |
| 5. | Installare il tappo a scatto (1) nella visiera (2) del faro anteriore. |

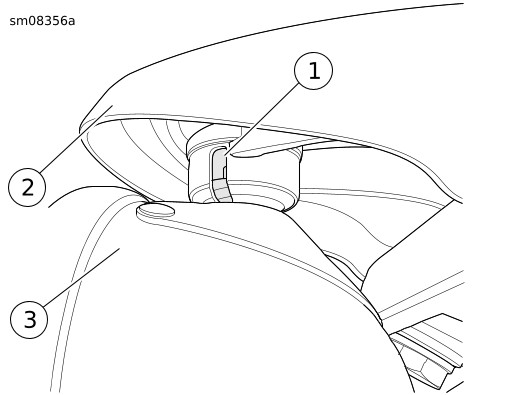

| 1 | Foro |
| 2 | Visiera |
| 3 | Faro anteriore |
Figura 1. Visiera del faro anteriore: Modelli FXDL

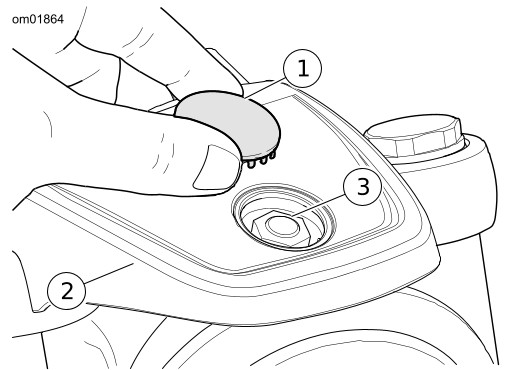

| 1 | Tappo a scatto |
| 2 | Visiera del faro anteriore |
| 3 | Dado di blocco |
Figura 2. Faro anteriore: Modelli FXDL
