Lampeggiatori di emergenza

Vedere Figura 1. L’interruttore dei lampeggiatori di emergenza (1) consente di accendere i lampeggiatori di emergenza su una motocicletta in panne. Attivando i lampeggiatori di emergenza, è possibile bloccare il commutatore di accensione della motocicletta in attesa di soccorsi. Fare riferimento a Tabella 1.

Con il commutatore di accensione su IGNITION (accensione) o ACC (accessori), premere il triangolo di segnalazione per azionare i lampeggiatori di emergenza.

NOTA

Modelli con sistema di sicurezza: per accendere e spegnere i lampeggiatori di emergenza occorre il portachiavi elettronico.
In caso di rovesciamento del veicolo, i lampeggiatori di emergenza si attivano a prescindere dalla posizione del commutatore di accensione. Vedere Funzionamento → Avviamento dopo un ribaltamento.

Disinserire l’accensione. I lampeggiatori di emergenza vengono disattivati dopo due ore o dal pilota.
Per disattivarli, portare il commutatore di accensione su ACC (accessori) o IGNITION (accensione). Premere il triangolo di segnalazione sopra l’interruttore di avviamento.

Avviamento

Vedere Figura 1. L'interruttore di avviamento (5) si trova sul modulo dei comandi del semimanubrio destro. Fare riferimento a Tabella 1.

Portare l’interruttore di ARRESTO/FUNZIONAMENTO sulla posizione FUNZIONAMENTO (3). Portare il cambio in folle. Si accenderà la spia (verde) del folle. Vedere Funzionamento → Avviamento del motore.
Inserire l’accensione. Premere l’interruttore di avviamento (5) per azionare il motorino di avviamento.

NOTA

Attivando il motorino di avviamento, il faro anteriore si spegne momentaneamente per ridurre il carico sulla batteria.
Se il motore non si avvia, il motorino di avviamento funziona per dieci secondi e poi si arresta. Rilasciare l’interruttore di avviamento. Premere nuovamente l’interruttore di avviamento. In caso di mancata accensione del motore dopo diversi tentativi, rivolgersi a un concessionario Harley-Davidson.

OFF

Vedere Figura 1. Premere l’interruttore di ARRESTO/FUNZIONAMENTO su ARRESTO (2) per spegnere il motore. Fare riferimento a Tabella 1.

Una volta arrestato il motore. Portare il commutatore di accensione su OFF (spento) per escludere l’alimentazione elettrica.

RUN

Vedere Figura 1. Premere l’interruttore di ARRESTO/FUNZIONAMENTO su FUNZIONAMENTO (3) per permettere al motore di avviarsi. Per avviare o far funzionare il motore, l’interruttore di ARRESTO/FUNZIONAMENTO deve essere su FUNZIONAMENTO. Fare riferimento a Tabella 1.

Indicatore di direzione di destra

Attivazione: vedere Figura 1. Premere l’interruttore dell’indicatore di direzione di destra (4) per attivare l’indicatore di direzione di destra. Fare riferimento a Tabella 1.

Disattivazione: premere l’interruttore dell’indicatore di direzione di destra per disattivare l’indicatore di direzione di destra. Per informazioni dettagliate sul funzionamento, vedere Comandi e spie → Funzionamento degli interruttori degli indicatori di direzione.

NOTA

Le luci degli indicatori di direzione anteriori funzionano anche come luci di marcia. Questa funzione potrebbe non essere disponibile in tutti i mercati.

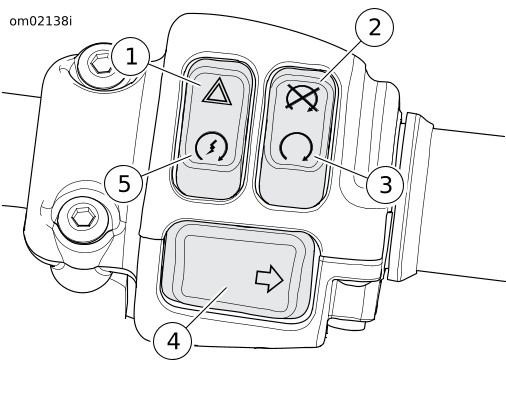

1	Lampeggiatori di emergenza
2	Spegnimento
3	Funzionamento
4	Indicatori di direzione di destra
5	Avviamento

Figura 1. Modulo dei comandi di destra

Tabella 1. Interruttori dei comandi di destra

INTERRUTTORE	NOME	FUNZIONALITÀ
	Lampeggiatori di emergenza	Premere per attivare i lampeggiatori di emergenza.
	Avviamento	Premere per avviare il motore.
	Spegnimento	Premere per arrestare il motore o impedirgli di avviarsi.
	Funzionamento	Premere per permettere al motore di avviarsi.
	Indicatori di direzione di destra	Premere per segnalare una svolta a destra.
