Manica anti-pioggia
Vedere Figura 1. Quando il tempo è umido o piove, l'acqua può penetrare nel motore a causa dell'esposizione dell'elemento del filtro. Con il veicolo parcheggiato, l'acqua può causare corrosione o danni interni al motore. Durante il moto, l'acqua può causare l'accensione regolare del motore.
Quando il tempo è umido o piove, installare la manica anti-pioggia (8) sull'elemento del filtro dell'aria per evitare infiltrazioni d'acqua.
Rimozione
- Vedere Figura 1. Rimuovere le due viti (1). Rimuovere l'inserto della finitura (2).
- Rimuovere la vite (3) per estrarre il coperchio (4). Rimuovere il coperchio.
- Rimuovere le tre viti (5) per staccare l'elemento del filtro (6). Rimuovere l'elemento del filtro.
- Controllare e pulire l’elemento del filtro secondo necessità. Vedere Manutenzione e lubrificazione → Pulizia del filtro: 96, 103 e High Output 103.
Installazione
| 1. | Vedere Figura 1. Posizionare l'elemento del filtro (6) sulla piastra di appoggio (7). | |
| 2. | Installare le viti dell'elemento del filtro (5). Serrare a 6,2–6,8 N·m (55–60 in-lbs). | |
| 3. | Posizionare il coperchio del filtro dell'aria (4) sulla piastra di appoggio. Applicare LOCTITE 243 (blu) alle filettature della vite. Serrare a 4–6,8 N·m (36–60 in-lbs). | |
| 4. | Installare l'inserto della finitura (2). Installare le viti dell'inserto della finitura (1). Serrare a 3,1–3,6 N·m (27–32 in-lbs). |
| 1 | Vite della finitura (2) |
| 2 | Inserto di finitura |
| 3 | Vite del coperchio |
| 4 | Coperchio |
| 5 | Vite dell’elemento del filtro (3) |
| 6 | Elemento del filtro |
| 7 | Piastra di appoggio |
| 8 | Manica impermeabile |

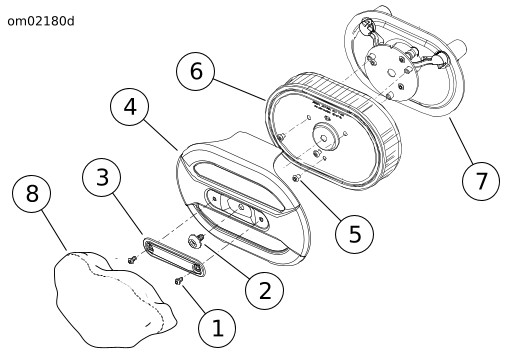

Figura 1. Gruppo del filtro dell’aria: 103 High Output
