Rimozione
Controllare l’elemento del filtro agli intervalli programmati. Quando la moto viene utilizzata in presenza di polvere, eseguire i controlli con maggiore frequenza. Fare riferimento a Manutenzione programmata → Registrazioni dei tagliandi → Intervalli di manutenzione ordinaria: modelli Harley-Davidson Dyna 2017.
  1. Vedere Figura 1. Rimuovere la vite del coperchio (1) e il coperchio (2) con guarnizione di tenuta (3).
  2. Rimuovere i tubi dello sfiatatoio (6) dall’elemento del filtro (5).
  3. Rimuovere le viti di staffa/filtro (9) e la staffa (8).
  4. Rimuovere il filtro (5) e la guarnizione (7).
  5. Controllare e pulire l’elemento del filtro secondo necessità. Vedere Manutenzione e lubrificazione → Pulizia del filtro: 96, 103 e High Output 103.
Installazione
AVVISO
Installare il filtro dell’aria prima di avviare il motore. Così facendo si evita l’ingresso di detriti che potrebbero provocare danni al motore. (00207a)
1. Vedere Figura 1. Installare l’elemento del filtro (5) e la guarnizione (7) sulla piastra di appoggio.
2. Verificare che la piastrina filettata (4) scatti in posizione sulla guarnizione (8).
3. Installare la staffa e le viti di staffa/filtro (3). Serrare a 4,5–6,8 N·m (40–60 in-lbs).
4. Verificare che la guarnizione di tenuta (3) sia montata sul coperchio (2). Installare il coperchio.
5. Applicare una goccia di LOCTITE THREADLOCKER 243 (blue) alle filettature della vite del coperchio (1). Installare gli inserti decorativi e la vite del coperchio. Serrare a 4,1–6,8 N·m (36–60 in-lbs).
1Vite del coperchio
2Coperchio del filtro dell’aria
3Guarnizione a tenuta del coperchio
4Piastrina filettata
5Elemento del filtro
6Tubo dello sfiatatoio (2)
7Guarnizione
8Staffa
9Viti della staffa/del filtro (3)

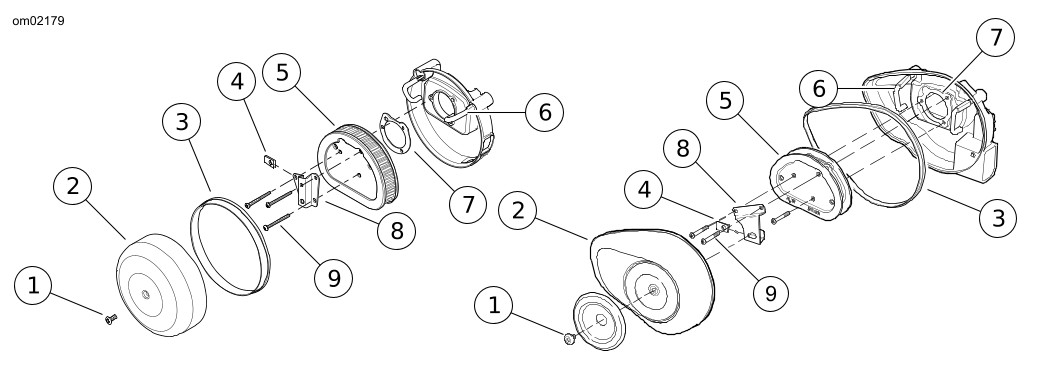

Figura 1. Gruppo del filtro dell’aria: tutti i modelli tranne 103 High Output e FXDLS
