Rimozione

NOTA

Controllare lo stato del filtro a intervalli regolari. Quando la moto viene utilizzata in presenza di polvere, eseguire i controlli con maggiore frequenza. Fare riferimento a Manutenzione programmata → Registrazioni dei tagliandi → Intervalli di manutenzione ordinaria: modelli Harley-Davidson Dyna 2017.
L’accesso del cacciavite è agevolato da una scanalatura nella piastra d’appoggio del coperchio della fascetta.

Vedere Figura 1. Allentare la fascetta stringitubo all’interno del relativo coperchio.
Separare il filtro dal tubo dell’aria.

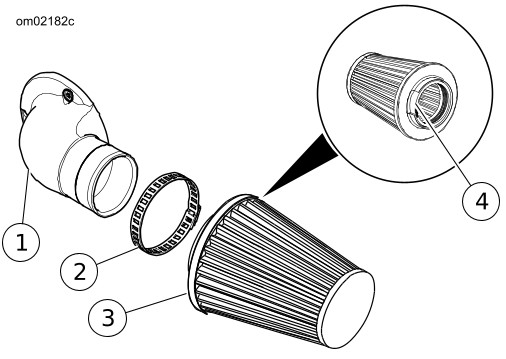

1	Tubo di presa dell’aria
2	Fascetta stringitubo
3	Elemento del filtro
4	Tacca

Figura 1. Filtro dell’aria: FXDLS

Installazione

AVVISO

Installare il filtro dell’aria prima di avviare il motore. Così facendo si evita l’ingresso di detriti che potrebbero provocare danni al motore. (00207a)

1.	Vedere Figura 2. Se rimossa, installare la fascetta (2) attorno al collo del filtro (3).
2.	Installare il filtro sul tubo di presa dell’aria (1) fintanto che non vada a collocarsi nella scanalatura. NOTA Per evitare di danneggiare la piastra di appoggio del filtro, tenere ferma la vite senza fine all’incirca al centro della tacca mentre si stringe la fascetta.
3.	Serrare la fascetta attorno alla flangia del filtro a 3,4–4,5 N·m (30–40 in-lbs).

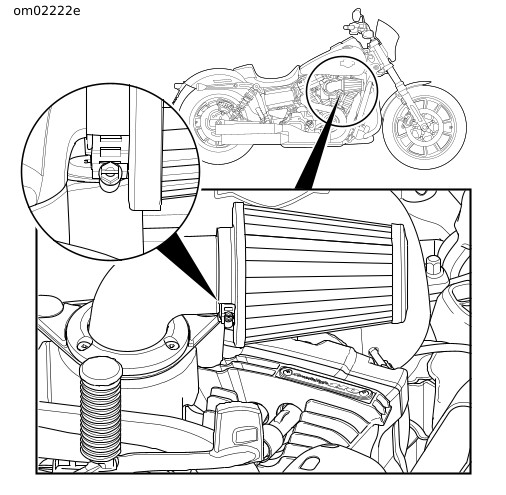

Figura 2. Fascetta stringitubo del filtro dell’aria: FXDLS
