专用工具
说明零件编号数量
SPANNER WRENCH（活动扳手）
HD-51439
1
SPANNER WRENCH（活动扳手）
HD-52313
1

概述
根据摩托车承载的重量调节后减震器弹簧预加负荷。 转动卡圈时，请注意调整设置值。
将两个减震器调整相同圈数。
调节
警告
均衡调节两个减震器。 调整不当会给稳定性和操纵性带来不良影响，可能造成死亡或重伤。 (00036b)
通告
不可将减震器调整卡圈顺时针转动超过调整设置5。 否则会造成设备损坏。 (00166b)
注意
参见图1。 切勿将预加负荷凸轮从五（5）挡转到一（1）挡，或从一（1）挡转到五（5）挡。
  1. 使用活动扳手卡住减震器下部卡圈。
    1. 哈雷戴维森Street 500（XG500）、哈雷戴维森Street 750（XG750）：使用SPANNER WRENCH（活动扳手） (零件编号:HD-51439)。
    2. Street Rod（XG750A）： 使用SPANNER WRENCH（活动扳手） (零件编号:HD-52313)
  2. 将弹簧调节凸轮转到需要的方向。 要回到离开凸轮的位置，应往相反的方向退回凸轮。
    1. 往更高数字方向转动调整卡圈可增加预载荷。 参阅表1。
    2. 往更低数字方向转动调整卡圈，可减少预载荷。

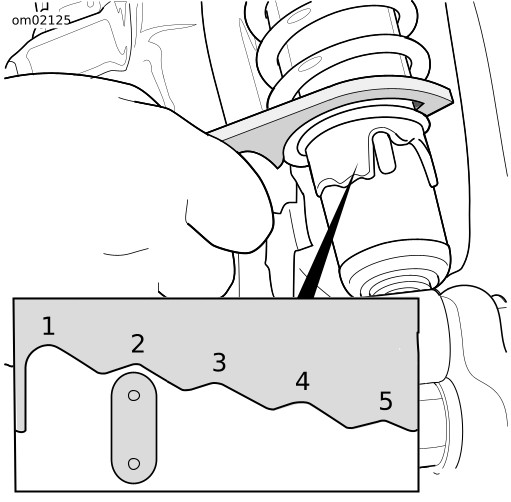

图1。 调节减震器预加负荷
表1。 建议的减震器预加负荷： 哈雷戴维森Street 500（XG500）、哈雷戴维森Street 750（XG750）
负荷*
位置
低于
75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb)
至允许的最大附加重量。
5
*添加骑手、乘客、骑行装备、附件及货物的重量。
表2。 建议的减震器预加负荷： Street Rod（XG750A）
负荷*
位置
低于
82 kg (180 lb)
1
82–95 kg (180–210 lb)
2
95–109 kg (210–240 lb)
3
109–122 kg (240–270 lb)
4
122 kg (270 lb)
至允许的最大附加重量。
5
*添加骑手、乘客、骑行装备、附件及货物的重量。
表3。 允许的最大附加重量
车型
最大负荷
kg
lb
哈雷戴维森Street® 500（XG500）
209
461
哈雷戴维森Street® 750（XG750）
209
461
Street Rod™（XG750A）
218
479
