ヘッドランプアライメントの点検
  1. タイヤ空気圧を確認します。 「運転前 → タイヤ空気圧のチェックとタイヤ点検」を参照してください。
  2. ライダーと目的の搭載重量に合わせてリアショックを調整します。 「運転前 → ショックアブソーバーの調整」を参照してください。
  3. フューエルタンクに燃料を入れるか、燃料と等しい重量の砂袋を積みます。
    4. 注記
    照明を必要最小限まで落とした場所の壁を選びます。
  4. 「図1」を参照してください。 壁に対して垂直に(1)オートバイを駐車します。
  5. フロントアクスルが壁から7.6 m (25 ft)の距離になるように、車両の位置を決めます。
  6. 壁に垂線(2)を引きます。
  7. フロントホイールを壁に対してまっすぐに向けます。
  8. 床からハイビームバルブの中心までの距離(4)を測定します。
  9. ハイビームを点灯する。 ヘッドランプアライメントを確認します。
  10. 必要に応じて調整する。
1直角線
2垂直線
37.6 m (25 ft)
4ハイビームバルブの中心線
5 バルブ中心ラインよりも 53.3 mm (2.1 in) 低い水平ライン
図1。 ヘッドランプアライメントの点検
ヘッドランプの調整
水平方向の設定
1. Harley-Davidson Street 500 (XG500)、Harley-Davidson Street 750 (XG750): スピードスクリーンを取り外します。
a. 「図2」を参照してください。 スピードスクリーンスクリュー(1)とワッシャー(2)を取り外します。
b. スピードスクリーンを引いてスピードスクリーンの上部ブラケット(4)から外します。
c. スピードスクリーンを引いてスピードスクリーンの下部ブラケット(5)から外します。
2. Street Rod (XG750A): スピードスクリーンを取り外します。
a. 「図3」を参照してください。 スピードスクリーン(2)をスピードスクリーンブラケット(1)から引き離します。
3. 「図4」を参照してください。 水平調整ロックナット(1)を緩めます。
4. ライトビームをまっすぐ前に照射します。
5. 水平調整ロックナットを締め付けます。
トルク: 27.5–32.5 N·m (20–24 ft-lbs) ヘッドランプ水平ロックナット
注記
スピードスクリーンを取り付ける前に、すべての調整を行います。
6. 「図3」を参照してください。 スピードスクリーン(3)のポストをグロメットに合わせます。
7. Harley-Davidson Street 500 (XG500)、Harley-Davidson Street 750 (XG750): スピードスクリーンを取り付けます。
a. スピードスクリーンをスピードスクリーンの下部ブラケット(5)に取り付けます。
b. スピードスクリーンをスピードスクリーンの上部ブラケット(4)に合わせます。
c. ワッシャー(2)とスクリュー(1)を取り付けます。
トルク: 2.3–3.3 N·m (20–29 in-lbs) スピードスクリーンスクリュー
8. Street Rod (XG750A): スピードスクリーンを取り付けます。
a. 「図3」を参照してください。 スピードスクリーンポストをグロメットに合わせ、押し込みます。
垂直方向の設定
1. 「図4」を参照してください。 垂直調整ボルト(2)のロックナット(1)を緩めます。
2. 壁の水平線に合わせてヘッドランプを向けます。
3. 垂直調整ロックナットを締め付けます。
トルク: 20.6–25.5 N·m (15–19 ft-lbs) ヘッドランプ垂直調整ロックナット

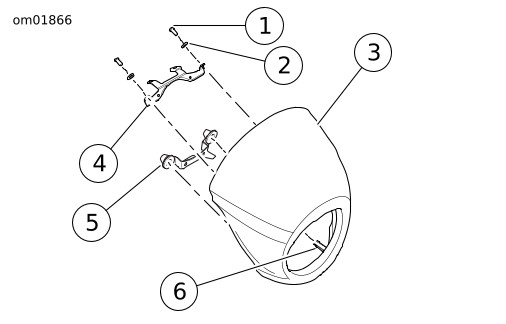

1スクリュー(2)
2ワッシャー(2)
3スピードスクリーン
4アッパースピードスクリーンブラケット
5ロアスピードスクリーンブラケット
6ポスト(2)
図2。 ヘッドランプスピードスクリーン: Harley-Davidson Street 500 (XG500)、Harley-Davidson Street 750 (XG750)

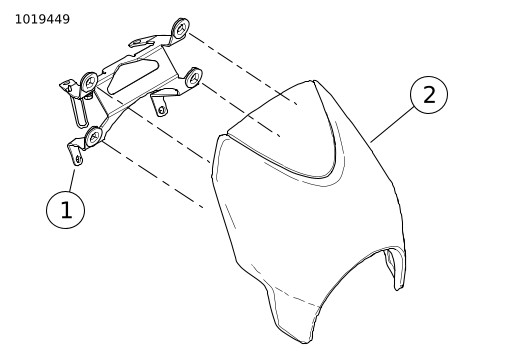

1フェアリングサポートブラケット
2スピードスクリーン
図3。 ヘッドランプスピードスクリーン: Street Rod (XG750A)
1垂直調整ロックナット
2垂直調整ボルト
3水平調整ロックナット
図4。 ヘッドランプの調整
ヘッドランプやポジションバルブの交換
警告
ヘッドランプの常時点灯機能は、他の運転者からの被視認性を高めます。 ヘッドランプは常時点灯してください。 被視認性が低いと、死亡事故や重大な人身事故につながるおそれがあります。 (00030b)
取り外し
1. メインヒューズを取り外します。 「「整備手順」の3部構成です。 → ヒューズ」を参照してください。
2. スピードスクリーンを取り外します。 「図2」および「図3」を参照してください。
3. 「図5」を参照してください。 レンズアッセンブリー(5)を取り外します。
a. スクリュー(6)を取り外します。
b. レンズアッセンブリーを取り外します。
c. ヘッドランプとポジションランプコネクターの接続を外します。
4. ブーツ(1)を取り外します。
5. 「図6」を参照してください。 リテーナークリップ(3)のロックを解除します。
a. ロッキングタブ(2)の左右のリテーナークリップを押し下げます。
b. 「図7」を参照してください。 リテーナークリップを外側に動かしてロック解除位置(1)に合わせます。
c. 「図8」を参照してください。 リテーナークリップを回して45°上向きにします。
6. ヘッドランプバルブを取り外します。

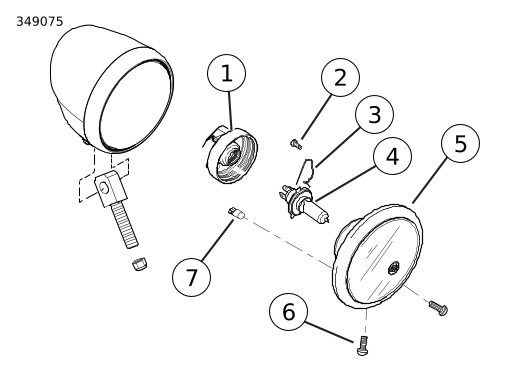

1ブーツ
2スクリュー
3リテーナークリップ
4ヘッドランプバルブ
5ガラスレンズアッセンブリー
6スクリュー(2)
7ポジションランプ
図5。 ヘッドランプバルブ

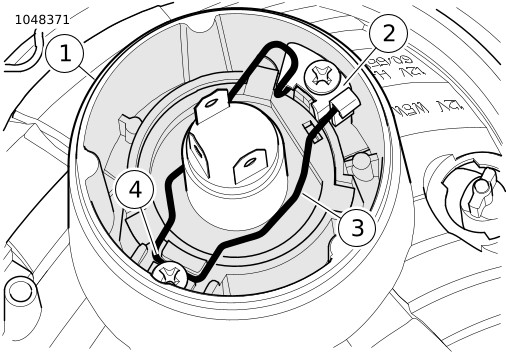

1ヘッドランプアッセンブリー
2ロッキングタブ
3リテーナークリップ
4ピボット位置
図6。 ロックされたヘッドランプリテーナークリップ

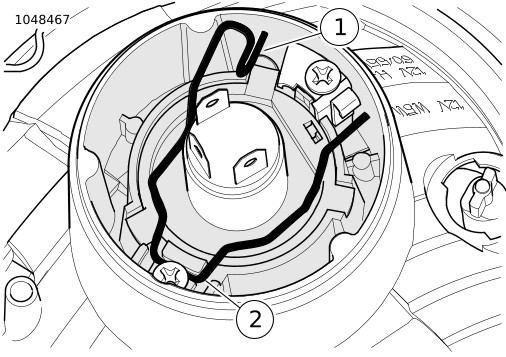

1ロック解除されたリテーナークリップ
2ピボット
図7。 ロック解除されたリテーナークリップ

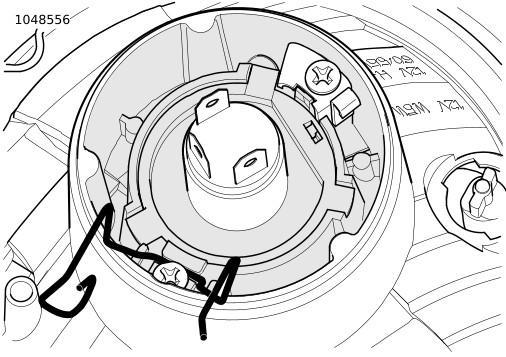

図8。 開いた状態のヘッドランプリテーナークリップ
取り付け
ご注意
クオーツバルブには絶対に触らないでください。 指紋を付けると皮脂および油脂などが付着し、バルブの寿命が短くなります。 紙または清潔な乾いたウエスでバルブを取り扱ってください。 上記を怠るとバルブを損傷するおそれがあります。 (00210b)
1. 「図5」を参照してください。 ヘッドランプバルブ(4)を取り付けます。
a. ヘッドランプバルブタブとレンズアッセンブリーに付いているタブ(5)との位置を揃えます。
b. ヘッドランプバルブを取り付けます。
2. リテーナークリップをロックします。
a. 「図7」を参照してください。 リテーナークリップを回して45°下向きにします。
b. リテーナークリップを押し下げます。
c. 「図8」を参照してください。 リテーナークリップを内側に固定位置まで動かします。
3. 「図5」を参照してください。 レンズアッセンブリー(5)を取り付けます。
a. ブーツ(1)を取り付けます。
b. ヘッドランプとポジションランプコネクターを接続します。
c. レンズアッセンブリー(5)を取り付けます。
d. スクリュー(6)を取り付けます。 締め付けます。
トルク: 1.8–2.4 N·m (16–21 in-lbs) ヘッドランプスクリュー
4. スピードスクリーンを取り付けます。 「図2」および「図3」を参照してください。
5. メインヒューズを取り付ける。 「「整備手順」の3部構成です。 → ヒューズ」を参照してください。
警告
車両を運転する前に、全てのランプやスイッチ類が正常に作動することを確認してください。 被視認性が低いと、死亡事故または重大な人身事故につながるおそれがあります。 (00316a)
6. 全てのランプの作動を点検します。
