A fényszóró vetítési irányának ellenőrzése
- Ellenőrizze a guminyomást. Lásd: Műszaki adatok → Műszaki adatok.
- Állítsa be a hátsó lengéscsillapítókat a motoros és a szállítandó teher súlyára. Lásd: Motorozás előtt.
- Tankoljon tele, vagy tegyen fel ennek megfelelő ballasztot.
- Lásd: Ábra 1. Parkolja a motorkerékpárt egy a falra merőleges vonalra (1).
- Helyezze el úgy a motorkerékpárt, hogy az első tengelye 7,6 m (25 ft) távolságra legyen a faltól.
- Húzzon egy függőleges vonalat (2) a falra.
- Irányítsa az elülső kereket egyenesen a fal felé.
- Mérje meg a távolságot (4) a talajtól a távolsági fényszóró izzójának közepéig.
- Kapcsolja be a távolsági fényszórót. Ellenőrizze a fényszóró vetítési irányát.
- Szükség esetén állítsa be.
MEGJEGYZÉS
Válasszon ki egy kevéssé megvilágított falat.
| 1 | Merőleges vonal |
| 2 | Függőleges vonal |
| 3 | 7,6 m (25 ft) |
| 4 | Távolsági fényszóró izzójának középvonala |
| 5 | Vízszintes vonal 53,3 mm (2,1 in) lejjebb az izzó középvonalától |
Ábra 1. A fényszóró vetítési irányának ellenőrzése
A fényszóró beállítása
Vízszintes irányú beállítás
| 1. | XG500, XG750: Szerelje le az áramvonalidomot. a. Lásd: Ábra 2. Távolítsa el az áramvonalidom csavarjait (1) és alátéteit (2). b. Húzza el az áramvonalidomot a felső tartóeleméről (4). c. Húzza el az áramvonalidomot az alsó tartóeleméről (5). | |
| 2. | XG750A: Szerelje le az áramvonalidomot. a. Lásd: Ábra 3. Húzza el az áramvonalidomot (2) a tartóeleméről (1). | |
| 3. | Lásd: Ábra 4. Lazítsa meg a vízszintes beállítás ellenanyáját (1). | |
| 4. | Irányítsa a fénysugarat egyenesen előre. | |
| 5. | Húzza meg a vízszintes beállító ellenanyát. Nyomaték: 27,5–32,5 N·m (20–24 ft-lbs) A fényszóró vízszintes beállító ellenanyája MEGJEGYZÉS Végezze el az összes beállítást, mielőtt visszaszereli az áramvonalidomot. | |
| 6. | Lásd: Ábra 3. Igazítsa össze az áramvonalidom csapjait (3) a gumigyűrűkkel. | |
| 7. | XG500, XG750: Szerelje fel az áramvonalidomot. a. Szerelje fel az áramvonalidomot az alsó tartóelemre (5). b. Igazítsa össze az áramvonalidomot a felső tartóelemmel (4). c. Szerelje vissza az alátéteket (2) és a csavarokat (1). Nyomaték: 2,3–3,3 N·m (20–29 in-lbs) Az áramvonalidom csavarja | |
| 8. | XG750A: Szerelje fel az áramvonalidomot. a. Lásd: Ábra 3. Igazítsa össze az áramvonalidom csapjait a gumigyűrűkkel, és nyomja be. |
Függőleges irányú beállítás
| 1. | Lásd: Ábra 4. Lazítsa meg a függőleges beállítócsavart (2) biztosító ellenanyát (1) | |
| 2. | Irányozza a fényszórót a falon a vízszintes vonalra. | |
| 3. | Húzza meg a függőleges beállító ellenanyát. Nyomaték: 20,6–25,5 N·m (15–19 ft-lbs) Fényszóró függőleges beállító ellenanya |
| 1 | Csavar (2) |
| 2 | Alátét (2) |
| 3 | Áramvonalidom |
| 4 | Az áramvonalidom felső tartója |
| 5 | Az áramvonalidom alsó tartója |
| 6 | Csap (2) |
Ábra 2. Fényszóró-áramvonalidom: XG500, XG750

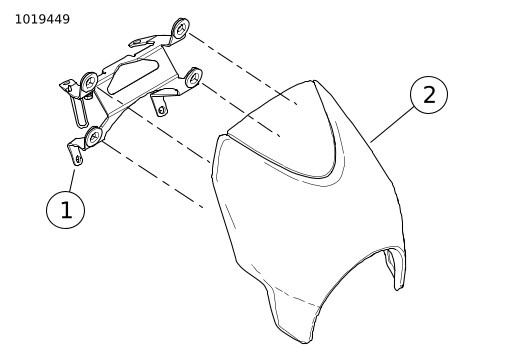

| 1 | Idomtartókonzol |
| 2 | Áramvonalidom |
Ábra 3. Fényszóró-áramvonalidom: XG750A

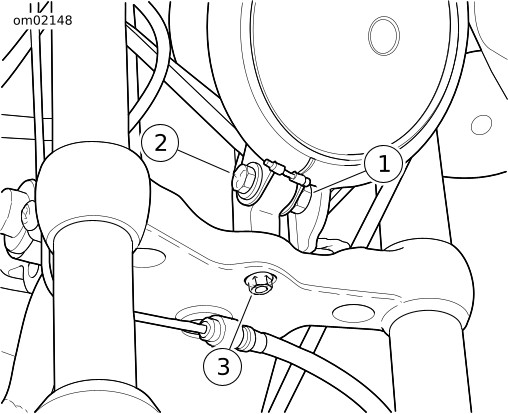

| 1 | A függőleges beállítás ellenanyája |
| 2 | Függőleges beállítócsavar |
| 3 | A vízszintes beállítás ellenanyája |
Ábra 4. A fényszóró beállítása
A fényszóróizzó vagy a helyzetjelző izzó cseréje
FIGYELEMAz automatikusan bekapcsolódó fényszóró javítja a motoros láthatóságát. Közlekedjen mindig felkapcsolt világítással. A nem megfelelő láthatóság súlyos, akár végzetes személyi sérüléshez is vezethet. (00030b)
| 1. | XG500, XG750: Szerelje le az áramvonalidomot. a. Lásd: Ábra 2. Távolítsa el az áramvonalidom csavarjait (1) és alátéteit (2). b. Húzza el az áramvonalidomot a felső tartóeleméről (4). c. Húzza el az áramvonalidomot az alsó tartóeleméről (5). | |
| 2. | XG750A: Szerelje le az áramvonalidomot. a. Lásd: Ábra 3. Húzza el az áramvonalidomot (2) a tartóeleméről (1). | |
| 3. | Vegye ki a főbiztosítékot. Lásd Szervizelési eljárások → Biztosítékok és relék. | |
| 4. | Lásd: Ábra 5. Távolítsa el a csavarokat (6). | |
| 5. | Húzza le a búraegységet (5) a fényszóró házáról. | |
| 6. | Kösse le a fényszóróizzó és a helyzetjelző izzó villamos csatlakozóit. | |
| 7. | Lazítsa meg a csavart (2). | |
| 8. | Távolítsa el a rögzítőelemet (3). | |
| 9. | Vegye ki a fényszóróizzót (4). | |
| 10. | Vegye ki a helyzetjelző izzót (7). | |
| 11. | Szerelje be az új fényszóróizzót vagy helyzetjelző izzót. | |
| 12. | Szerelje vissza a rögzítőelemet (3). | |
| 13. | Húzza meg a csavart (2). | |
| 14. | Csatlakoztassa a villamos csatlakozókat a fényszóróizzóhoz és a helyzetjelző izzóhoz. | |
| 15. | Tegye vissza a búraegységet (5) a fényszóró házára. | |
| 16. | Szerelje be a csavarokat (6). | |
| 17. | XG500, XG750: Szerelje fel az áramvonalidomot. a. Szerelje fel az áramvonalidomot az alsó tartóelemre (5). b. Igazítsa össze az áramvonalidomot a felső tartóelemmel (4). c. Szerelje vissza az alátéteket (2) és a csavarokat (1). . Nyomaték: 2,3–3,3 N·m (20–29 in-lbs) Az áramvonalidom csavarja | |
| 18. | XG750A: Szerelje fel az áramvonalidomot. a. Igazítsa össze az áramvonalidom csapjait a gumigyűrűkkel, és nyomja be. | |
| 19. | Tegye vissza a főbiztosítékot. Lásd Szervizelési eljárások → Biztosítékok és relék. | |
| FIGYELEM Mielőtt motorozni indul, ellenőrizze, megfelelően működik-e az összes lámpa és kapcsoló. Ha a motoros nem látható elég jól, az súlyos, akár végzetes személyi sérüléshez is vezethet. (00316a) | ||
| 20. | Ellenőrizze az összes lámpa működését. |
| 1 | Gumisapka |
| 2 | Csavar |
| 3 | Rögzítőelem |
| 4 | Fényszóróizzó |
| 5 | Búraegység |
| 6 | Csavar (2) |
| 7 | Az izzó elhelyezkedése |
Ábra 5. Fényszóróizzó
