Az akkumulátor eltávolítása

Vegye le a bal és a jobb oldalburkolatot. Lásd: Szervizelési eljárások → Oldalburkolatok.
Vegye le az ülést. Lásd: Szervizelési eljárások → Ülés.
Vegye ki a főbiztosítékot. Lásd: Szervizelési eljárások → Biztosítékok és relék.
Csak Kaliforniában értékesített modelleknél: Lásd: Ábra 1. Távolítsa el a leürítő mágnesszelepet.
1. Válassza le a leürítő mágnesszelep csatlakozóját (2).
2. Távolítsa el a mágnesszelep és a szívómodul, valamint a szűrőbetét és a mágnesszelep közötti vezetéket (3 és 4) a leürítő mágnesszelepről (1).
Lásd: Ábra 2. Távolítsa el a páraszelepet.
1. Távolítsa el a szellőztető vezetékeket (3) a páraszelepről (1).
2. Húzza ki a páraszelepet a kapocsból (2).
Lásd: Ábra 3. Távolítsa el az elülső szíjvédő burkolatot.
1. Távolítsa el a csavarokat és alátéteket (2).
2. Távolítsa el az elülső szíjvédő burkolatot (1).

1	Leürítő mágnesszelep
2	A leürítő mágnesszelep csatlakozója
3	A mágnesszelep és a szívómodul közötti vezeték
4	A szűrőbetét és a mágnesszelep közti vezeték
5	Fül

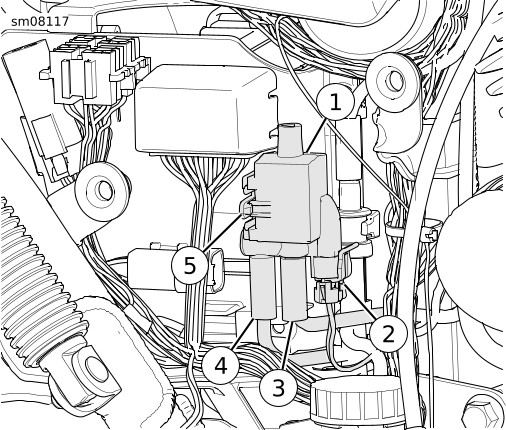

Ábra 1. Leürítő mágnesszelep

1	Páraszelep
2	Kapocs
3	Szellőztető vezeték (2)

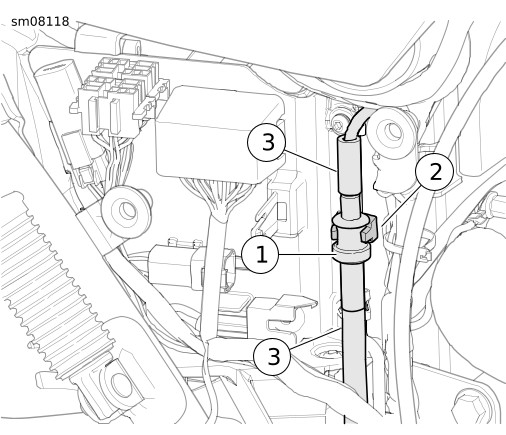

Ábra 2. Páraszelep

1	Elülső szíjvédő burkolat
2	Csavar és alátét (4)

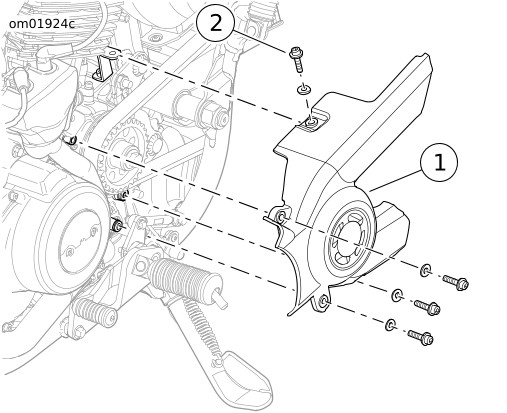

Ábra 3. Elülső szíjvédő burkolat

1.	Lásd: Ábra 4. Távolítsa el az elektromos panelt. a. Távolítsa el a csavarokat (3). b. Húzza el óvatosan az elektromos panelt (1) az akkumulátortól.
	FIGYELEM Kösse le először a negatív (–) akkumulátorkábelt. Ha a pozitív (+) kábel bekötött negatív (–) kábel mellett testhez ér, a keletkező szikrák miatt az akkumulátor felrobbanhat, ami súlyos, akár végzetes személyi sérülést is okozhat. (00049a)
2.	Lásd: Ábra 5. Kösse le a negatív akkumulátorkábelt (1) a testelő tőcsavarról (2).
3.	Lásd: Ábra 4. Kösse le a pozitív akkumulátorkábelt (5) az akkumulátorról.
4.	Távolítsa el az akkumulátort.
5.	Kösse le a negatív akkumulátorkábelt.

1	Elektromos panel
2	Fül (2)
3	Csavar és alátét (2)
4	Akkumulátor
5	Pozitív akkumulátorkábel
6	Az akkumulátor pozitív pólusa

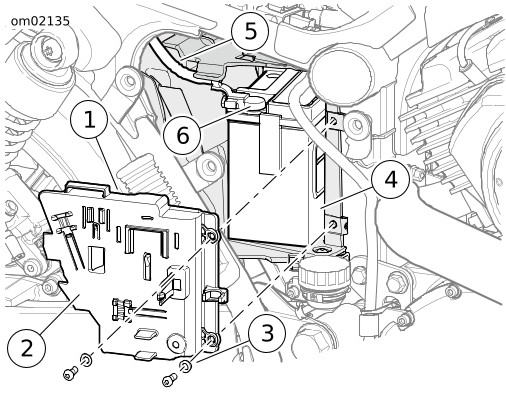

Ábra 4. Akkumulátor

1	Negatív akkumulátorkábel
2	Testelő tőcsavar

Ábra 5. Az akkumulátor testkábele

Az akkumulátor beszerelése

FIGYELEM

Csatlakoztassa először a pozitív (+) akkumulátorkábelt. Ha a pozitív (+) kábel bekötött negatív (–) kábel mellett testhez ér, a keletkező szikrák miatt az akkumulátor felrobbanhat, ami súlyos, akár végzetes személyi sérülést is okozhat. (00068a)

ÉRTESÍTÉS

Kösse be a kábeleket az akkumulátor megfelelő kivezetéseire. Ha nem így tesz, a motorkerékpár elektromos rendszere károsodhat. (00215a)

1.	Kösse a negatív akkumulátorkábelt az akkumulátor negatív pólusára. Húzza meg 6,8–7,9 Nm (60–70 hüvelykfont) nyomatékkal.
2.	Vezesse át a negatív kábelt az akkumulátordobozon.
3.	Lásd: Ábra 4. Szerelje be az akkumulátort (4) az akkumulátordobozba.
4.	Kösse a pozitív akkumulátorkábelt (5) az akkumulátor pozitív pólusára (6). Húzza meg 6,8–7,9 Nm (60–70 hüvelykfont) nyomatékkal.
5.	Lásd: Ábra 5. Kösse a negatív akkumulátorkábelt (1) a testelő tőcsavarra (2). Húzza meg 6–7,5 N·m (54–66 in-lbs) nyomatékkal.
6.	Lásd: Ábra 4. Szerelje be az elektromos panelt.
7.	Ellenőrizze, hogy az elektromos panel fülei (2) a nyílásokba csúsztak-e.
8.	Szerelje be a csavarokat (3). Húzza meg 2,3–3,3 Nm (21–29 hüvelykfont) nyomatékkal.
9.	Lásd: Ábra 3. Illessze a helyére az elülső szíjvédő burkolatot (1). Szerelje vissza a csavarokat és az alátéteket (2). Húzza meg 9,0–11,0 Nm (80–97 hüvelykfont) nyomatékkal.
	FIGYELEM Ha a páraszelepet nem függőlegesen, a hosszú szerelvénnyel felfelé szerelik be, a tankban túlságosan megnőhet a nyomás. A túl nagy nyomás miatti szivárgás tüzet vagy robbanást okozhat, ami súlyos, akár halálos személyi sérüléshez is vezethet. (00265a)
10.	Lásd: Ábra 2. Nyomja be a páraszelepet (1) a kapocsba (2).
11.	Szerelje vissza a szellőzővezetékeket (3).
12.	Csak Kaliforniában értékesített modelleknél: Lásd: Ábra 1. Szerelje vissza a leürítő mágnesszelepet. a. Szerelje vissza a leürítő mágnesszelepet (1). b. Szerelje vissza a mágnesszelep és a szívómodul, valamint a szűrőbetét és a mágnesszelep közötti vezetéket (3 és 4). c. Csatlakoztassa a leürítő mágnesszelep csatlakozóját (2).
13.	Tegye vissza a főbiztosítékot. Lásd: Szervizelési eljárások → Biztosítékok és relék.
	FIGYELEM Miután visszaszerelte az ülést, húzza meg felfelé ellenőrzésként, hogy rögzült-e a helyén. Menet közben a laza ülés elmozdulhat, ettől elveszítheti uralmát járműve felett, ami súlyos, akár végzetes személyi sérüléssel is járhat. (00070b)
14.	Szerelje vissza az ülést. Lásd: Szervizelési eljárások → Ülés.
15.	Szerelje vissza az oldalburkolatokat. Lásd: Szervizelési eljárások → Oldalburkolatok.
