Filtar zraka motora jest papirnati/žičani mrežasti element za filtriranje zraka. Pregledajte element filtra. Češće provjeravajte u prašnjavim uvjetima. Pogledajte Raspored održavanja → Evidencija servisa → Redoviti servisni intervali: Modeli V-Rod za 2016..

Uklonite filtar zraka:

Otvorite sjedalo.
VRSCF: Uklonite prednje bočne poklopce. Pogledajte Održavanje i podmazivanje → Prednji bočni poklopci: Model VRSCF.
Pogledajte Slika 1. Uklonite poklopac zračne komore okrećući sponu s ručkicom za 1/4 okreta u smjeru suprotnom od smjera kazaljke na satu. Iz prednjih locirajućih rupa izvucite poklopac zračne komore.
Pogledajte Slika 2. Uklonite električni priključak (3) pritiščući otklonsku žicu da biste otključali. Vrh zračne komore drži osam kopči, tri sa svake strane, jedna straga i jedna sprijeda ispod cijevi za zrak. Otpustite kopče. Skinite vrh zračne komore.

1	Poklopac zračne komore
2	Spona s ručkicom

Slika 1. Poklopac zračne komore

1	Vrh zračne komore
2	Kopče za montiranje
3	Električni priključak

Slika 2. Vrh zračne komore

1.	Pogledajte Slika 3. Odvijte krilnu maticu koja osigurava poklopac filtra zraka. Uklonite poklopac filtra zraka i papirnati/žičani mrežasti element za filtriranje zraka.
	NAPOMENA Da biste spriječili padanje predmeta niz ispuh, privremeno reinstalirajte poklopac filtra zraka. (00208a)
2.	Privremeno postavite poklopac filtra zraka.
3.	Papirnati/žičani mrežasti element za filtriranje zraka operite u toploj vodi blagim deterdžentom. Temeljito isperite.
	UPOZORENJE Komprimirani zrak može probiti kožu, a leteći otpad iz komprimiranog zraka može teško ozlijediti oko. Nosite sigurnosne naočale prilikom rada s komprimiranim zrakom. Nikada nemojte rukom provjeravati ima li curenja zraka ili utvrđivati brzine protoka zraka. (00061a)
4.	Dopustite da se element filtra ili osuši na zraku ili ga osušite iznutra zrakom pod niskim tlakom.
5.	Držite element filtra gore i prema snažnom izvoru svjetla. Ako je svjetlo jednoliko vidljivo kroz element, element je dovoljno čist. Zamijenite element filtra ako je oštećen ili ako se medij filtra ne može primjerene očistiti. NAPOMENA Na papirnatim/žičanim mrežastim elementima za filtriranje zraka Harley-Davidson nemojte upotrebljavati ulje za filtar zraka.
6.	Uklonite poklopac filtra zraka. Element filtra zraka smjestite u podnožje zračne komore. Nad element filtra zraka postavite poklopac filtra zraka. Zategnite krilnom maticom.
	NAPOMENA Ugradite zračni filtar prije pokretanja motora. Ako to ne učinite, u motor mogu ući strane čestice, što može uzrokovati oštećenje. (00207a)
7.	Vrh zračne komore smjestite nad sklopom filtra zraka i zategnite kopče sa svake strane i kopču sa stražnje strane.
8.	Pogledajte Slika 4. Prednja kopča ispod cijevi za zrak pričvršćena je za vrh zračne komore. Stegnite kopču preko jezičca na dnu zračne komore.
9.	Pogledajte Slika 1. Zaticima za pričvršćivanje smjestite poklopac zračne komore na rupe na jezičcima okvira.
10.	Sponu s ručkicom okrenite za1/4 okretaja u smjeru kazaljke na satu kako biste poklopac zračne komore pričvrstili na motocikl.
11.	VRSCF: Postavite prednje bočne poklopce. Pogledajte Održavanje i podmazivanje → Prednji bočni poklopci: Model VRSCF.
12.	Zatvorite sjedalo.

1	Element filtra zraka
2	Poklopac filtra zraka
3	Krilna matica

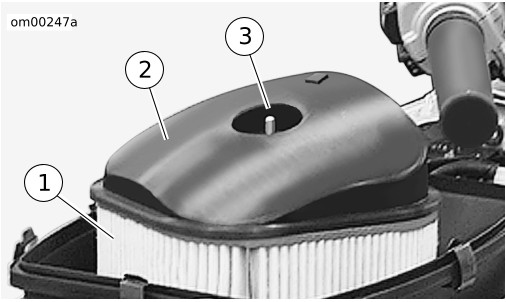

Slika 3. Sklop filtra zraka

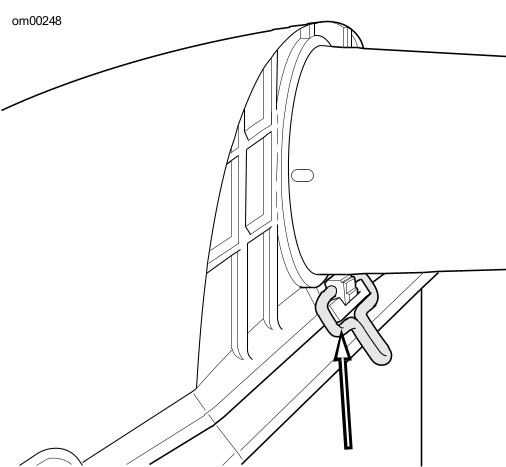

Slika 4. Prednja kopča zračne komore
