Запознайте се с местоположението на всички контролни прибори и обслужващи компоненти на вашия мотоциклет.
NOTE
Илюстрациите са само за обща справка. Показаните контролни и сервизни компоненти са общи и не са за определен модел мотоциклет.
Harley-Davidson си запазва правото да променя спецификациите, оборудването или дизайна по всяко време без предизвестие и без поемане на задължение.
Вижте Figure 1 за контролни прибори и обслужващи компоненти за шофьора, достъпни в седнало положение.
Вижте Figure 2 за контролни прибори и обслужващи компоненти за шофьора, достъпни отдясно.
Вижте Figure 3 за контролни прибори и обслужващи компоненти за шофьора, достъпни отляво.

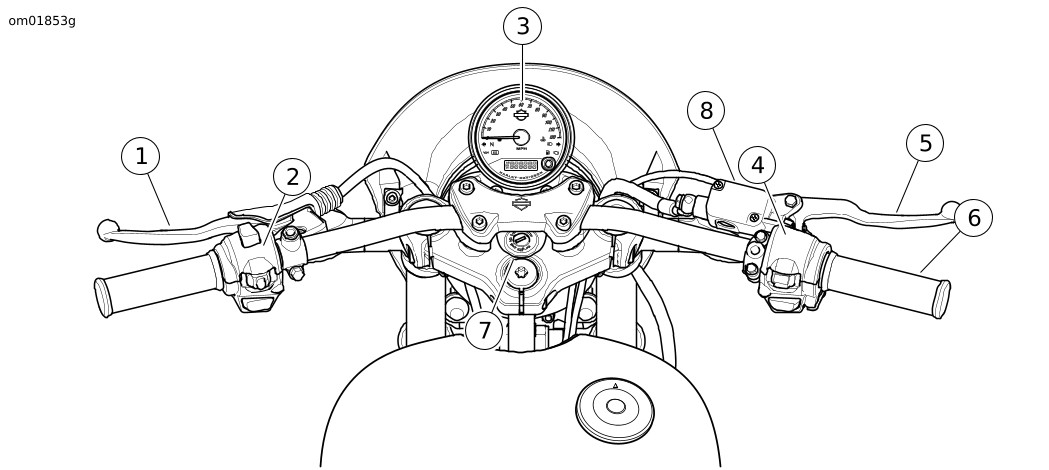

| 1 | Лост за съединител |
| 2 | Ляв управляващ модул |
| 3 | Скоростомер/километраж |
| 4 | Десен управляващ модул |
| 5 | Лост за предна спирачка |
| 6 | Въртяща се ръкохватка за дросела |
| 7 | Ключ за запалване |
| 8 | Резервоар за спирачна течност на предната спирачка |
Фигура 1. Контролни прибори и обслужващи компоненти (типични)

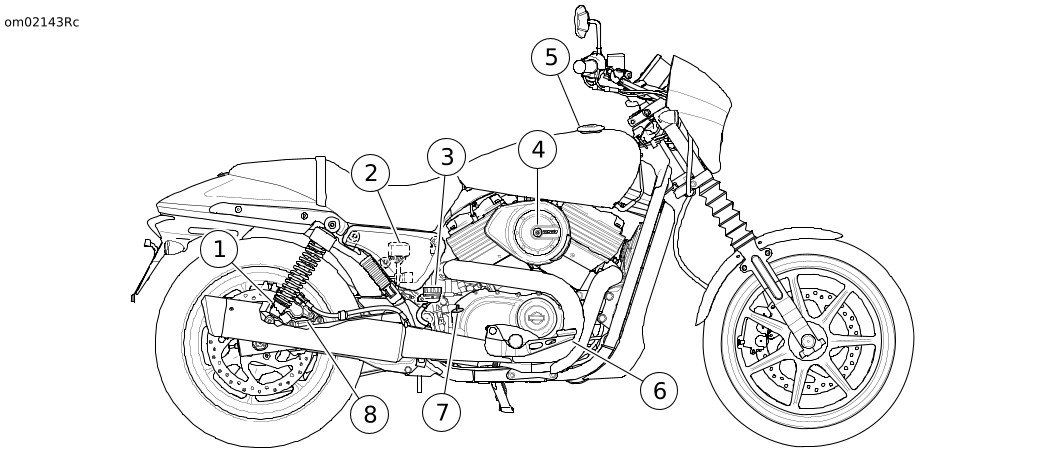

| 1 | Пръстен за предварително натоварване на амортисьора |
| 2 | Предпазителен блок/главен предпазител (под страничния капак) |
| 3 | Резервоар за спирачна течност на задната спирачка |
| 4 | Въздушен филтър |
| 5 | Капачка на резервоара |
| 6 | Педал за задна спирачка |
| 7 | Щека на маслото |
| 8 | Заден спирачен апарат |
Фигура 2. Контролни прибори и обслужващи компоненти (типични)

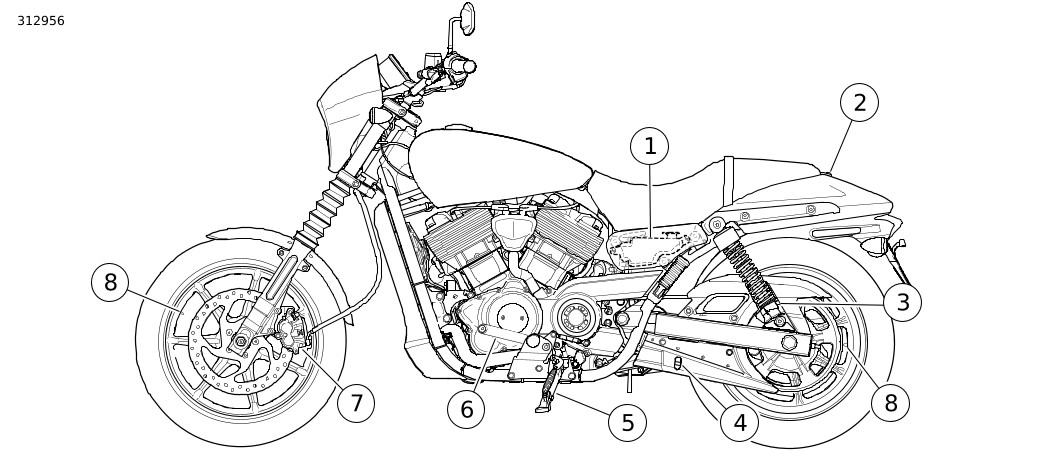

| 1 | Преливна бутилка за охлаждащата течност (под страничния капак) |
| 2 | Фиксиращ винт на седалката |
| 3 | Пръстен за предварително натоварване на амортисьора |
| 4 | Прозорец за опъването на ремъка |
| 5 | Стъпенка тип „пачи крак“ |
| 6 | Лост за смяна на скоростите |
| 7 | Преден спирачен апарат |
| 8 | Въздушен вентил |
Фигура 3. Контролни прибори и обслужващи компоненти (типични)
