Jahutusvedeliku kontrollimine jahutusvedeliku paagis
| 1. | Avage iste. | |
| 2. | VRSCF Eemaldage eesmised küljekarbid. vt Hooldamine ja määrimine → Eesmised küljekatted. Mudel VRSCF. | |
| 3. | vt Joonis 1. Eemaldage õhukarbi kate, keerates aasaga kinnitusdetaili 1/4 pööret vastupäeva. Tõmmake õhukarbi kate eemale ees asuvatest avadest. | |
 HOIATUS!Ärge lõdvendage ega eemaldage survekorki, kui jahutussüsteem on kuum. Jahutussüsteem on surve all ja kuum jahutusvedelik ning aur võivad vabaneda survekorgist, mis võib põhjustada tõsiseid põletusi. Laske mootorrattal enne jahutussüsteemi hooldamist maha jahtuda. (00091c) | ||
| 4. | vt Joonis 2. Kontrollige jahutusvedeliku taset jahutusvedeliku paagis nii, et jahutusvedelik on külm ja mootorratas seisab tugijalal. | |
| 5. | Kui tase on paagis allpool märki COLD FULL, tõmmake jahutusvedeliku paagi kork pealt ära ja lisage vedelikku GENUINE HARLEY-DAVIDSON® EXTENDED LIFE ANTIFREEZE AND COOLANT (ehtne Harley-Davidson®-i pikenenud tööea antifriis ja jahutusvedelik), kuni tase ulatub jooneni COLD FULL. MÄRKUS. GENUINE HARLEY-DAVIDSON® EXTENDED LIFE ANTIFREEZE AND COOLANT (ehtne Harley-Davidson®-i pikenenud tööea antifriis ja jahutusvedelik) on eellahjendatud ja valmis olemasoleval kujul kasutamiseks. ÄRGE lisage vett. | |
| 6. | Pange jahutusvedeliku paagile uuesti kork peale. | |
| 7. | Paigaldage õhukarbi kate. Kinnitage kate, keerates aasaga kinnitusdetaili 1/4 pööret päripäeva. | |
| 8. | VRSCF Paigaldage eesmised küljekarbid. vt Hooldamine ja määrimine → Eesmised küljekatted. Mudel VRSCF. MÄRKUS. Kui jahutusvedeliku paak on külma mootori korral tühi, on võimalik, et õhk on sattunud jahutussüsteemi. Täitke süsteem jahutusvedelikuga ja laske kogunenud õhk välja. Hoolduseks pöörduge Harley-Davidsoni volitatud edasimüüja poole. |
TEADE
Puhastage radiaatori sisselaskepinda korrapäraselt. Radiaatori pinnale võib koguneda lehti ja muud prahti ning see võib radiaatori jõudlust vähendada ning põhjustada ülekuumenemist ja mootorratast kahjustada. (00197d)
| 1 | Õhukarbi kate |
| 2 | Aasaga kinnitusdetail |
Joonis 1. Õhukarbi kate

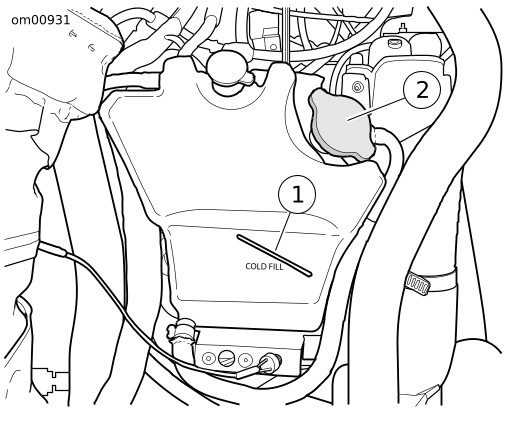

| 1 | Joon COLD FULL |
| 2 | Kork |
Joonis 2. Jahutusvedeliku paak
