KESELAMATAN
Ikuti semua peringatan, tindakan pencegahan, dan tips keselamatan pada Quick Start Guide (Panduan Cepat), manual pemilik kendaraan, dan manual pemilik Boom! Box.
PERINGATANAtur tingkat volume dan kontrol audio serta perangkat elektronik lainnya sebelum berkendara. Gangguan dapat mengakibatkan hilang kendali, yang dapat menyebabkan kematian atau cedera parah. (00088b)
PERINGATANAtur saluran CB, ambang batas squelch, dan volume sebelum berkendara untuk meminimalkan penyetelan di jalan. Gangguan dapat mengakibatkan hilang kendali, yang dapat menyebabkan kematian atau cedera parah. (00089a)
PERINGATANJangan memilih tingkat volume yang menghalangi suara lalu lintas atau mengganggu konsentrasi yang diperlukan untuk pengoperasian sepeda motor yang aman. Gangguan atau tingkat volume yang menghalangi suara lalu lintas dapat menimbulkan hilang kendali yang dapat menyebabkan kematian atau cedera parah. (00539b)
PEMBERITAHUAN
Dalam unit ini tidak terdapat komponen yang dapat diservis mandiri; semua servis hanya boleh dilakukan oleh personel servis yang berkompeten. Melepas rakitan unit ini dapat menyebabkan kerusakan perlengkapan dan/atau malafungsi perlengkapan. (00172a)
KONTROL
Bingkai
| 1 | Rumah |
| 2 | Audio |
| 3 | Navigasi |
| 4 | Telepon |
| 5 | Informasi (Status Kendaraan) |
| 6 | Daya/Bisu |
| 7 | Pengaturan |
| 8 | Komunikasi |
| 9 | Favorit |
| 10 | Pengaturan Audio |
Gambar 1. Pilihan Layar Beranda pada Bingkai Layar
Tabel 1. Pilihan Layar Beranda pada Bingkai Layar
Tekan | Hasil |
|---|---|
1 [Home] | Menampilkan layar Beranda. Gulir dari layar Beranda ke media yang sedang aktif dan sebaliknya. |
Pilihan yang tersedia: Audio, Navigasi, Telepon, Pengaturan, Komunikasi, Favorit. | |
2 [Audio] | Menampilkan sumber audio beserta informasi konten audio. |
Pilihan yang tersedia: FM, AM, WB (saluran prakiraan cuaca). | |
Pilihan opsional: Jika terhubung: iPod, USB Media, Bluetooth Audio. Jika dilengkapi: SiriusXM. | |
3 [Navigation] | Menampilkan peta dengan posisi saat ini. |
Pilihan yang tersedia: Search, Menu, Stop Route, Highway Services (hanya muncul saat berada di jalan lintas), Data Wing (kiri dan kanan), Zoom (perbesa dan perkecil). | |
Tampilan Informasi: Current Street, Compass, Next Maneuver, Distance to Next Maneuver, Next Street, Repeat. | |
4 [Phone] | Menampilkan menu saat telepon terhubung. |
Pilihan yang tersedia: Calls, Contacts, Messages, Keypad, SOS. | |
5 [Info] | Menampilkan status kendaraan. |
Available selections: Info, Engine/Fuel Info, Ride Summary, TPMS (khusus CVO). | |
6 [Mute/Power] | Mematikan dan menyalakan (tahan tiga detik). |
Membisukan atau menjeda audio. | |
7 [Setup] | Konfigurasi pengaturan sistem. Lakukan sebelum berkendara. |
Pilihan yang tersedia: Audio Settings, Display, Global Presets, Keyboard, Bluetooth setup, Wireless Headset, Units, Clock, Rear Controls, System Information, Language, Projection Mode. | |
8 [Communication] | Menampilkan perangkat komunikasi yang aktif. |
Pilihan yang tersedia: Intercom (jika diaktifkan), Citizen Band (CB, jika dilengkapi). | |
9 [Favorites] | Menampilkan favorit yang disimpan. |
Pilihan yang tersedia: Tuner, Media, Phone, Destination. | |
10 [Audio Setup] | Menampilkan layar pengaturan audio. |
Pilihan yang tersedia: Bass, Treble, Audio Routing, Fade, Volume. |
Kontrol Tangan Kiri

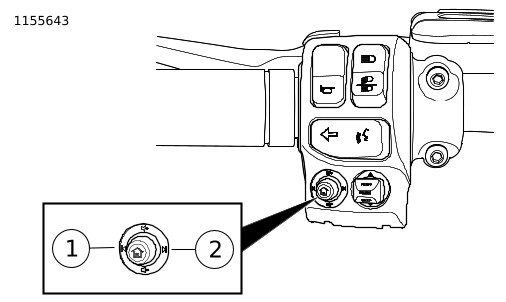

Gambar 2. Fungsi Audio Kontrol Tangan Kiri (umum)
Tabel 2. Fungsi Audio Kontrol Tangan Kiri
ITEM | IKON | NAMA | FUNGSI |
|---|---|---|---|
1 |  | Beranda | Menekan Sebentar: Bergulir antara layar sekarang dan Home. Menekan Lama: Menggulir layar Quick Jump. |
2 |  | Sebelumnya/Cari ke Bawah | Media: File media sebelumnya. Tuner: Setel/cari ke bawah. |
3 |  | Berikutnya/Cari ke Atas | Media: File media selanjutnya. Tuner: Setel/cari ke atas. |
4 |  | Volume Naik | Memperbesar volume. |
5 |  | Volume turun | Memperkecil volume. |
6 |  | Pengenalan Suara | Memulai sesi pengenalan suara. Selain itu, menekan sakelar selama beberapa saat akan mengaktifkan Siri pada iPhone yang disandingkan dengan Bluetooth atau Apple CarPlay saat headset tersambung. |
Kontrol Tangan Kanan
Gambar 4. Fungsi Audio Kontrol Tangan Kanan
Tabel 3. Fungsi Audio Kontrol Tangan Kanan
ITEM | IKON | NAMA | FUNGSI |
|---|---|---|---|
1 |  | Back (Kembali) | Tekan Sebentar: Kembali ke layar sebelumnya. Tekan Lama: Mengganti layar dari warna siang normal ke warna kontras tinggi dan sebaliknya. |
2 |  | Squelch + CB | Menambah tingkat squelch CB (jika tersedia). |
3 |  | Squelch - CB | Mengurangi tingkat squelch CB (jika tersedia). |
4 |  | Push to Talk CB | Tekan dan tahan untuk mentransmisi pada CB/interkom (jika tersedia). |
5 |  | Kursor Atas | Memindahkan sorotan ke atas pada pilihan. |
6 |  | Kursor Kanan | Memindahkan sorotan ke kanan pada pilihan. Tuner: Preset atas berikutnya. |
7 |  | Kursor Bawah | Memindahkan sorotan ke bawah pada pilihan. |
8 |  | Kursor Kiri | Memindahkan sorotan ke kiri pada pilihan. Tuner: Preset bawah berikutnya. |
9 |  | Pilih/Enter | Memilih item yang disorot. |
PENGOPERASIAN DASAR
Mengaktifkan/Menonaktifkan Sistem
CATATAN
Untuk membisukan atau membunyikan radio, tekan sebentar tombol Power/Mute (1).
| 1. | Alihkan daya ke mode Aksesori, Ignisi, atau Jalan (CVO). | |||
| 2. | Lihat Gambar 5. Untuk MENYALAKAN radio, tekan Power/Mute (1).

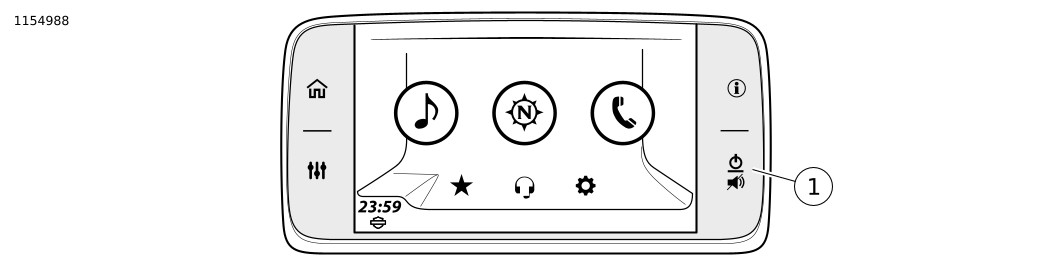

Gambar 5. Mengaktifkan/Menonaktifkan Sistem | |||

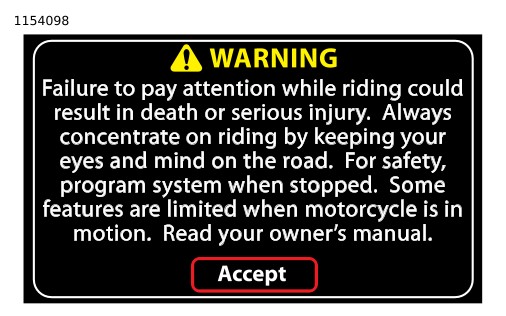

| 3. | Lihat Gambar 6. Baca peringatan dan pilih Accept (Terima). Gambar 6. Peringatan dan Penerimaan | |||
| 4. | Untuk mematikan radio, tekan dan tahan tombol Power/Mute (1) selama 3 detik. |
RADIO
Pilih Sumber
| 1. | Buka: Home > Audio. | |
| 2. | Lihat Gambar 7. Pilih: Source field. a. Tuner: AM - FM - WB (pilihan bisa berbeda untuk Uni Eropa). b. Media: USB (jika terhubung), phone (Bluetooth), SiriusXM (jika dilengkapi). |
| 1 | Sumber audio (dapat dipilih) |
| 2 | Tuner atau pemilihan media |
| 3 | Preset (1-5, hingga 20) |

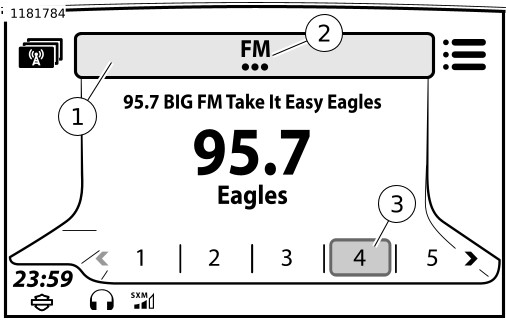

Gambar 7. Pilihan Sumber Audio
PENGATURAN
CATATAN
Tombol Audio Settings pada bingkai radio dapat digunakan sebagai pintasan untuk melakukan penyesuaian yang sama.
Pengaturan Audio
| 1. | Buka: Home > Setup > Audio Settings. | |
| 2. | Setel: Bass atau Treble. |
Pilih Speaker atau Headset (jika dilengkapi dengan headset)
| 1. | Buka: Home > Setup > Audio Settings > Audio Routing. | |
| 2. | Lihat Gambar 9. Pilih: Speaker atau Headset. Gambar 9. Speaker atau Headset. |
Volume Speaker
| 1. | Buka: Home > Setup > Audio Settings > Speaker Volumes. | |
| 2. | Setel: Media/Tuner, Prompt Nav, Phone, CB, Beep. |
BLUETOOTH
Sandingkan Telepon atau Perangkat Lainnya
| 1. | Aktifkan Bluetooth pada perangkat Anda. | |
| 2. | Buka: Home > Phone. | |
| 3. | Prompt: No device connected (Tidak ada perangkat yang terhubung). Would you like to connect a device (Apa Anda ingin menghubungkan perangkat)? a. Pilih: Yes. | |
| 4. | Pilih: Add new device (Tambah perangkat baru). | |
| 5. | Prompt: Does PIN match on device (Apakah PIN sudah sesuai dengan perangkat) ? a. Periksa PIN (dihasilkan secara otomatis) pada sistem audio dan perangkat. b. Pilih: Yes (jika nomornya sesuai). | |
| 6. | Prompt: Would you like to set an Emergency number (Apakah Anda ingin menambahkan nomor Darurat)? a. Pilih: Yes atau No. |
Audio Streaming
CATATAN
Perangkat harus disandingkan terlebih dahulu dengan sistem Boom! Audio untuk dapat digunakan. Lihat Audio → Bluetooth. Perangkat juga harus mendukung profil streaming audio Bluetooth.
| 1. | Buka: Home > Audio. | |
| 2. | Lihat Gambar 7. Pilih: Source field. | |
| 3. | Pilih: Phone (Bluetooth). |
TELEPON
Melakukan Panggilan
CATATAN
- Telepon harus disandingkan terlebih dahulu dengan sistem audio untuk dapat digunakan dengan sistem infotainment Boom! Box. Lihat Audio → Bluetooth.
- Diperlukan headset Harley-Davidson dengan mikrofon untuk melakukan dan menerima panggilan via Bluetooth.
| 1. | Buka: Home > Phone. | |
| 2. | Lihat Gambar 10. Pilih: Ikon dari menu telepon. |

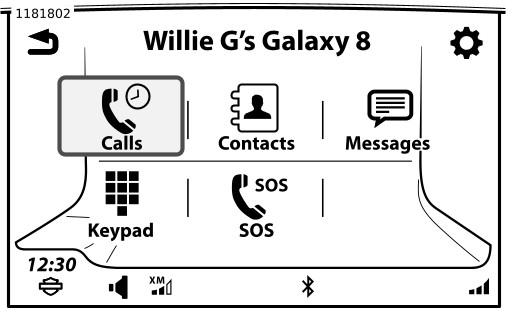

Gambar 10. Menu Telepon
Menerima Panggilan
Pilih: Accept (Terima) atau Ignore (Abaikan).
PENGENALAN SUARA
CATATAN
Teleprompter ditampilkan saat tombol Pengenalan Suara ditekan. Layar teleprompter menampilkan perintah yang sering digunakan, bersama dengan butir baris untuk menampilkan lebih banyak perintah.
| 1. | Lihat Gambar 2. Pilih: Voice recognition. | |
| 2. | Setelah bunyi bip, ucapkan perintah suara dengan tenang dan wajar pada mikrofon headset. |
SISTEM NAVIGASI
Tampilan Peta
CATATAN
Lihat manual pemilik Boom! Box untuk informasi lebih lanjut.
| 1. | Buka: Home > Navigation. | |
| 2. | Lihat Gambar 11. Pilih: Ikon Pencarian atau Menu. Ini adalah titik awal untuk mencari tujuan. |
| 1 | Ikon Pencarian |
| 2 | Ikon Menu |

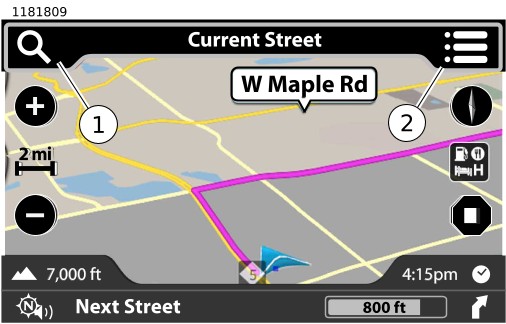

Gambar 11. Tampilan Peta
Pilih Dari Kategori
| 1. | Buka: Home > Navigation. | |
| 2. | Pilih: Ikon Pencarian. | |
| 3. | Lihat Gambar 12. Pilih: Ikon Kategori. |
| 1 | SPBU |
| 2 | Restoran |
| 3 | Hotel |
| 4 | Dealer Harley Davidson |
| 5 | Darurat |

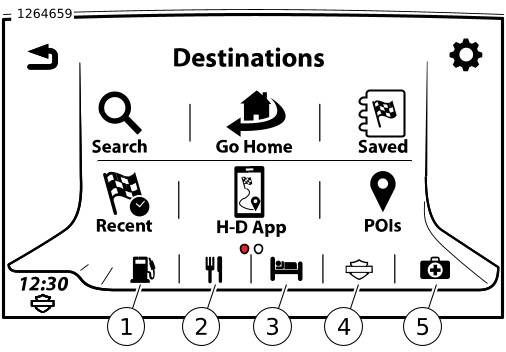

Gambar 12. Kategori
Masukkan Alamat
| 1. | Buka: Home > Navigation. | |
| 2. | Pilih: Ikon Pencarian. | |
| 3. | Pilih: Search. | |
| 4. | Lihat Gambar 13. Prompt: Cari: Terdekat a. Masukkan alamat lokasi. |
Gambar 13. Masukkan Alamat
Menyimpan Tujuan: Home
| 1. | Buka: Home > Navigation. | |
| 2. | Pilih: Ikon Pencarian. | |
| 3. | Pilih: Ikon Pulang. | |
| 4. | Dari layar Set Home, pilih tujuan (lakukan pencarian, pilih tujuan terkini, pilih POI atau file Tersimpan). | |
| 5. | Pilih: Save. | |
| 6. | Pilih: As Home. |
Rute ke Tujuan: Home
| 1. | Buka: Home > Navigation. | |
| 2. | Pilih: Ikon Pencarian. | |
| 3. | Pilih: Ikon Pulang. |
