PERINGATANAtur saluran CB, ambang batas squelch, dan volume sebelum berkendara untuk meminimalkan penyetelan di jalan. Gangguan dapat mengakibatkan hilang kendali, yang dapat menyebabkan kematian atau cedera parah. (00089a)
PEMBERITAHUAN
Mengoperasikan radio CB tanpa antena atau dengan kabel antena yang rusak dapat menyebabkan kerusakan pada sirkuit pemancar. (00176a)
PEMBERITAHUAN
Tidak ada penyetelan internal pada sasis transiver CB yang dapat dilakukan tanpa risiko melanggar peraturan Federal Communications Commission (FCC). Lihat petunjuk produsen peralatan asli untuk melakukan servis yang diperlukan selama masa garansi. Untuk melakukan servis pemancar setelah melewati masa garansi, bawa ke layanan perbaikan yang tersertifikasi. Komponen penentu frekuensi, seperti kristal, atau semikonduktor penentu daya, dll., hanya boleh diganti dengan komponen produsen asli atau yang setara. Penggantian dapat melanggar peraturan FCC. (00175a)
Beberapa model di wilayah yang dipilih memiliki modul CB. Radio CB dapat digunakan untuk berkomunikasi dengan sepeda motor lain yang dilengkapi peralatan CB (atau pengguna CB lainnya). Ada 40 saluran Radio Antar Penduduk (Citizen Band) yang tersedia.
Peraturan untuk pengoperasian CB, frekuensi khusus, atau output daya dapat berbeda-beda di tiap wilayah. Pahami hukum dan peraturan setempat sebelum mengoperasikan radio CB. Di Amerika Serikat, baca Part 95, FCC Rules and Regulations sebelum mengoperasikan transmiter.
Mengaktifkan CB
CATATAN
Jika CB dinonaktifkan, tombol pilihan tidak akan berubah warna menjadi abu-abu dan tidak dapat dipilih.
CB harus dihidupkan sebelum digunakan. Setelah CB dihidupkan dan saluran dipilih, Anda dapat membiarkan layar CB dan menggunakan fitur radio lainnya (seperti mendengarkan radio, menelepon, menggunakan fitur navigasi, atau mendengarkan file media). CB tetap dibisukan, tetapi terus beroperasi sebagai latar. Pengendara dan penumpang dapat mengirim atau menerima audio CB kapan pun saat berada di layar mana pun.
| 1. | Buka: Home > Communications > CB. | |

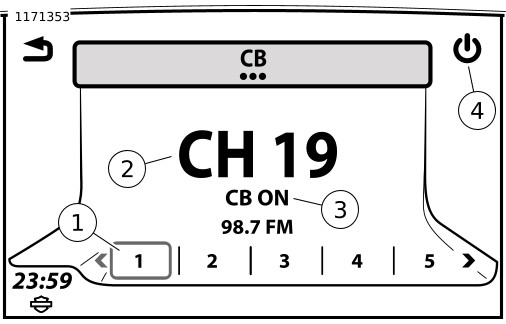

| 2. | Lihat Gambar 1. Tekan ikon On/Off. Bagian tengah layar menunjukkan saluran saat ini dan CB On. Ikon CB ditampilkan di panel status, sementara CB tetap menyala. |
Menonaktifkan CB
Lihat Gambar 1. Di layar CB, tekan ikon On/Off. Preset CB akan dinonaktifkan, bagian tengah layar akan menunjukkan CB Off, dan ikon CB di panel status akan mati.
| 1 | Preset |
| 2 | Saluran saat ini |
| 3 | Indikator ON/OFF |
| 4 | Ikon ON/OFF |
Gambar 1. Layar CB
Tabrakan Transmisi
Saluran CB diakses bersama oleh banyak pengguna. Interupsi dan tabrakan transmisi dari banyak pengguna di satu saluran dapat menyulitkan penerima pesan untuk memahami pesan Anda. Untuk memastikan transmisi Anda diterima dengan baik, dan sebagai bentuk sopan santun terhadap pengguna lain, tunggu hingga saluran bersih sebelum menekan sakelar PTT.
Jika pengguna aktif di satu saluran terlalu banyak, cobalah untuk memakai saluran lain untuk berkomunikasi dengan penerima yang Anda tuju sehingga Anda dapat melanjutkan pembicaraan melalui saluran tersebut.
Untuk komunikasi penting, pastikan penerima pesan Anda menyatakan bahwa mereka menerima dan memahami pesan Anda.
Pengoperasian Darurat: Saluran 9
Di AS, FCC telah mengatur bahwa saluran 9 hanya digunakan untuk keadaan darurat atau untuk membantu orang yang sedang bepergian. Saluran ini hanya boleh digunakan untuk masalah yang melibatkan keselamatan, kerusakan properti, atau bantuan lain yang diperlukan. Saluran 9 juga dipakai untuk penggunaan darurat di sebagian besar negara lain yang mengizinkan radio CB.
Saat menggunakan saluran ini untuk keadaan darurat atau mencari bantuan, sebutkan masalah dan lokasi Anda dengan jelas. Jika tidak ada respons, cobalah saluran lain atau cari cara lain untuk mendapatkan bantuan.
Melakukan Transmisi dengan CB

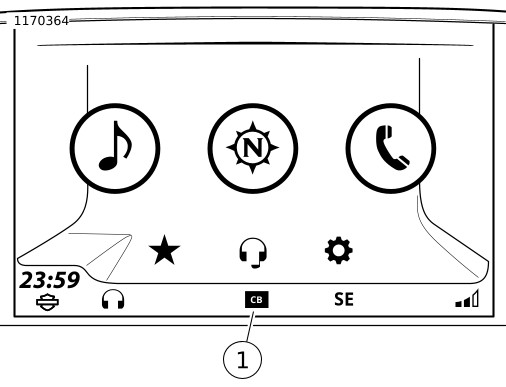

Memulai transmisi: Saat di layar, tunggu hingga transmisi CB aktif yang lain selesai dan saluran bersih. Tekan dan tahan sakelar PTT untuk memulai transmisi pada saluran CB saat ini. Suara apa pun yang ditangkap mikrofon pengendara dan penumpang akan ditransmisikan. Saat sakelar PTT ditahan, semua audio lain dibisukan, termasuk pesan CB yang masuk kemudian. Ikon CB Aktif akan ditampilkan di panel status selama transmisi. Lihat Gambar 2.
Mematikan transmisi: Lepas sakelar PTT untuk mematikan transmisi. Panel status akan menunjukkan ikon CB Idle. Audio akan diteruskan, dan audio CB apa pun yang menerobos squelch akan diterima.
| 1 | CB Aktif |
Gambar 2. CB Aktif
Menerima Audio CB
Radio akan menerima audio CB yang masuk saat Anda mengakses fitur mana pun di layar. Saat sinyal CB yang masuk menerobos squelch, audio CB menginterupsi (atau bercampur dengan) sumber audio yang saat ini terdengar di radio. Ketika audio CB sedang diterima, ikon CB Aktif ditampilkan di panel status.
Jika perlu, sesuaikan tingkat squelch sehingga suara bising tidak menerobos squelch, tetapi audio CB yang diinginkan tetap masih bisa diterima.
Audio CB diterima melalui speaker atau headset, tergantung pengaturan rute audio. Lihat Pengaturan → Pemilihan Speaker. Headset pengendara dan penumpang akan sama-sama menerima audio CB yang masuk.
Menyetel Saluran CB
Radio CB dapat mengakses 40 saluran. Ketika di layar CB, tekan kontrol tangan Previous/Next untuk memindai saluran CB satu per satu. Saluran hanya dapat diubah ketika berada di layar CB.
Lihat peraturan setempat untuk mengetahui batasan atau rekomendasi penggunaan saluran lokal. Untuk beberapa saluran CB populer yang digunakan, Tabel 1
Tabel 1. Saluran CB: Populer atau Tersimpan
SALURAN | KETERANGAN |
|---|---|
Saluran 8 | Saluran tidak resmi untuk wisatawan (Australia) |
Saluran 9 | Hanya digunakan untuk keadaan darurat dan bantuan untuk orang yang sedang bepergian (sebagian besar
negara) |
Saluran 13 | Saluran tidak resmi untuk wisatawan (Yunani) |
Saluran 15 | Saluran tidak resmi untuk wisatawan (Rusia) |
Saluran 17 | Saluran untuk pengemudi truk jarak jauh jalan raya Utara-Selatan (AS) |
Saluran 19 | Saluran untuk pengemudi truk jarak jauh jalan raya Timur-Barat (AS) Saluran tidak resmi untuk wisatawan (di sebagian besar negara) |
Preset CB
Layar CB menyimpan enam saluran preset. Simpan saluran yang sering Anda gunakan sebagai preset agar mudah diakses. Preset yang disarankan antara lain saluran 9 (saluran darurat) dan saluran 19 (saluran tak resmi untuk orang yang sedang bepergian).
Mengatur preset CB: Setel ke satu saluran CB. Tekan dan tahan preset CB sampai terdengar bunyi bip dan saluran tersimpan.
Memanggil Ulang preset CB: Saat CB hidup, tekan preset CB yang diinginkan.
CATATAN
Saluran CB tidak bisa dikonfigurasi sebagai preset global atau favorit.
Squelch
Tingkat squelch menentukan kekuatan sinyal minimum yang akan membunyikan audio CB yang diterima. Jika sebuah sinyal CB melewati ambang batas yang dipilih, radio akan “menerobos squelch”. Sumber audio saat ini (misalnya, stasiun radio atau file media) bisu dan saluran CB dibunyikan.

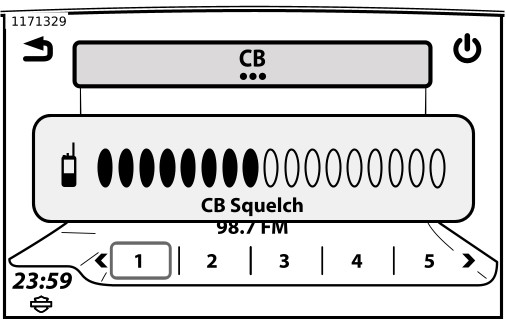

Mengatur squelch: Lihat Gambar 3. Saat CB dihidupkan, tekan turun sakelar squelch (SQ-) sampai suara bising dan dengung terdengar. Ikon CB Aktif akan ditampilkan. Kemudian tekan atas sakelar squelch (SQ+) satu atau dua tingkat. Tindakan ini akan menghilangkan suara bising dan membuat sinyal yang lebih kuat menerobos squelch.
Suara bising berulang: Jika suara bising atau sinyal CB yang lemah terus menerobos squelch, naikkan lagi squelch. Namun, mengatur squelch terlalu tinggi dapat membuat audio CB yang diinginkan tidak terdengar.
Squelch maksimum: Pada tingkat squelch maksimum, tidak ada sinyal radio yang akan menerobos squelch. Semua sinyal CB yang masuk dibisukan.
Gambar 3. Tingkat Squelch CB
Volume CB
Perutean Audio CB: Audio CB dapat dirutekan ke speaker atau headset pengendara/penumpang. Lihat Pengaturan → Pemilihan Speaker.
Mengatur volume CB (saat berada di layar CB): Gunakan kontrol volume pengendara untuk mengatur volume speaker atau headset pengendara. Gunakan kontrol volume penumpang untuk mengatur volume headset penumpang.

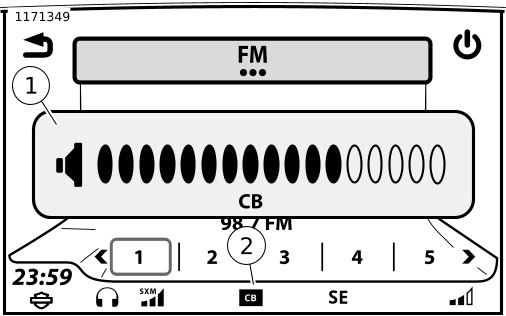

Mengatur volume CB (saat tidak berada di layar CB): Lihat Gambar 4. Saat audio CB sedang diterima, gunakan kontrol volume pengendara atau penumpang. Jika perlu, turunkan terlebih dahulu squelch sampai audio CB menerobos squelch, kemudian atur volume. Naikkan squelch ke tingkat awal.
| 1 | Volume CB |
| 2 | CB aktif |
Gambar 4. Volume CB
Pengoperasian CB Penumpang
Penumpang juga dapat melakukan transmisi melalui saluran CB yang sedang dipakai. Atur volume CB untuk headset penumpang dan dengarkan audio CB yang masuk ke headset penumpang. Penumpang tidak dapat mengatur volume, mengatur squelch, atau mengubah saluran CB.
Mengawali transmisi CB (penumpang): Saat saluran bersih, tekan dan tahan sakelar PTT penumpang di sisi Tour-Pak. Kedua mikrofon pengendara dan penumpang aktif. Lepas sakelar PTT setelah selesai.
Mengatur volume CB (penumpang): Saat berada di layar CB (atau saat CB hidup), gunakan sakelar UP/DN di sisi Tour-Pak untuk mengatur volume headset penumpang. Sakelar volume tersebut tidak memengaruhi volume speaker atau headset pengendara.
Faktor yang Memengaruhi Kisaran CB
Cuaca buruk, bangunan, bukit, dan lembah dapat memengaruhi kisaran maksimum untuk radio CB. Kemampuan penerimaan atau transmisi juga bisa menurun saat berada di terowongan atau garasi parkir. Transmiter CB yang disediakan merupakan transmiter paling kuat yang diizinkan oleh undang-undang federal AS. Namun, karena tidak ada area baja yang lebar untuk dijadikan gron, pancaran CB mungkin tidak sekuat yang dipasang di mobil atau truk.
Menambah Modul CB Opsional
Komunikasi (CB) motor-ke-motor merupakan fitur standar pada beberapa kendaraan di wilayah yang dipilih. Untuk kendaraan yang tidak dilengkapi dengan CB, aksesori CB dapat dibeli di www.h-d.com/store atau dealer resmi Harley-Davidson.
Pemasangan modul CB mungkin hanya diizinkan di wilayah-wilayah tertentu. Kunjungi www.h-d.com/store atau dealer resmi Harley-Davidson untuk mengetahui perlengkapan dan persyaratan yang diperlukan. Ikuti prosedur lembar instruksi atau minta dealer resmi Harley-Davidson untuk memasang aksesori. Untuk pengaturan dan pengoperasiannya, gunakan instruksi di manual ini.
