VAROVÁNÍVždy proveďte veškerá nastavení kanálu CB, prahové hodnoty šumové brány a úrovně hlasitosti ještě před jízdou, aby při jízdě bylo minimalizováno množství úkonů nastavení. Odvádění pozornosti od řízení může způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00089a)
OZNÁMENÍ
Používání radiostanice CB bez antény nebo s porušeným anténním kabelem může způsobit poškození jednotky vysílače. (00176a)
OZNÁMENÍ
Při provádění jakýchkoli interních úprav v konstrukci radiostanice CB vždy vzniká riziko porušení kompatibility s předpisy telekomunikačního úřadu FCC (Federal Communications Commission). V záruční době vždy přenechejte veškeré servisní úkony původnímu výrobci vybavení. Chcete-li vyhledat servisní služby po uplynutí záruční doby, obracejte se vždy na autorizované servisy. Veškeré součástky určující frekvenci, jako jsou například krystaly, nebo polovodiče ovládající napájení apod., smí být vyměněny pouze za originální díly dodávané výrobcem nebo jejich ekvivalenty. Výměna s použitím jiných dílů může vést k porušení kompatibility s předpisy telekomunikačního úřadu FCC. (00175a)
Některé modely ve vybraných regionech mají modul CB. Radiostanici CB lze využít ke komunikaci s ostatními motocykly vybavenými CB (nebo s ostatními uživateli CB) na libovolném ze 40 kanálů Citizen Band.
Omezení pro provoz radiostanice CB, konkrétní frekvence nebo výstupní napětí se mohou v jednotlivých regionech lišit. Než zahájíte provoz radiostanice CB, ověřte místní zákony a předpisy. Ve Spojených státech si před zahájením provozu své radiostanice prostudujte část 95 dokumentu FCC Rules and Regulations (Předpisy a omezení telekomunikačního úřadu FCC).
Zapnutí radiostanice CB
POZNÁMKA
Pokud je radiostanice CB deaktivována, tlačítko výběru nebude zvýrazněno šedou barvou a nebude je možné vybrat.
Radiostanici CB musíte nejprve zapnout, pak ji lze použít. Poté, co zapnete radiostanici CB a vyberete kanál, můžete opustit obrazovku CB a používat ostatní funkce rádia (například poslouchat stanice tuneru, volat, používat navigační funkce, poslouchat soubory médií). Radiostanice CB zůstává ztišená, ale na pozadí je nadále v provozu. Řidič a spolujezdec mohou vysílat nebo přijímat zvuk CB kdykoli a na libovolné obrazovce.
| 1. | Přejděte na Home (Domovská obrazovka) > Communications (Komunikace) > CB. | |
| 2. | Viz Ilustrace 1. Stiskněte ikonu Zapnuto/Vypnuto. Prostředek obrazovky ukazuje aktuální kanál a zapnutou radiostanici CB. Dokud je radiostanice CB zapnutá, je na stavovém řádku zobrazena ikona CB. |
Vypnutí radiostanice CB
Viz Ilustrace 1. Na obrazovce CB stiskněte ikonu Zapnuto/Vypnuto. Předvolby CB se deaktivují, prostředek obrazovky ukáže „CB Off“ („CB vypnuto“) a ikona CB na stavovém řádku se vypne.
| 1 | Předvolby |
| 2 | Aktuální kanál |
| 3 | Indikátor zapnutí a vypnutí radiostanice CB |
| 4 | Ikona Zapnuto/Vypnuto |

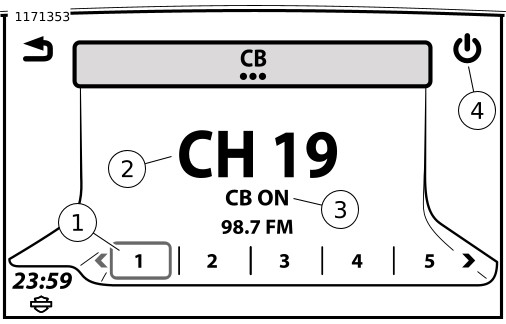

Ilustrace 1. Obrazovka CB
Konflikt vysílání CB
Kanály CB vzájemně sdílí řada uživatelů. Vyrušení a konflikty mezi přenosy od řady uživatelů kanálu mohou způsobit, že zamýšlený příjemce neporozumí dobře vaší zprávě. Chcete-li zajistit kvalitní příjem svého přenosu i ohleduplnost vůči ostatním uživatelům, vyčkejte, dokud se kanál neuvolní, a teprve poté stiskněte tlačítko PTT.
Pokud kanál aktivně používá příliš mnoho uživatelů, zkuste vybrat jiný kanál a oznámit jej svým zamýšleným příjemcům tak, abyste na novém kanálu mohli pokračovat ve své konverzaci.
Jedná-li se o důležité sdělení, ujistěte se, že příjemce potvrdil přijetí vaší zprávy a porozuměl jí.
Tísňové volání v pásmu CB: Kanál 9
Ve Spojených Státech vyhradil telekomunikační úřad FCC kanál 9 pro tísňová volání. Tento kanál by měl být používán pouze ke komunikaci ohledně osobní bezpečnosti, škodám na majetku a další nezbytné pomoci. Kanál 9 je vyhrazen pro nouzové účely i většině ostatních zemí, kde lze používat radiostanici CB.
Pokud tento kanál používáte v tísňové situaci nebo pro přivolání pomoci, zřetelně uveďte povahu problému a svou polohu. Když se nedočkáte odpovědi, zkuste použít jiné kanály nebo vyhledejte pomoc jiným způsobem.
Přenos zvuku prostřednictvím radiostanice CB
Zahájení přenosu: Na libovolné obrazovce vyčkejte, až skončí ostatní aktivní přenosy zvuku prostřednictvím radiostanice CB a kanál utichne. Stiskněte a podržte tlačítko PTT a zahajte přenos na aktuálním kanálu radiostanice CB. Bude se přenášet veškerý zvuk zachycený mikrofonem řidiče a spolujezdce. Dokud držíte tlačítko PTT, ztiší se všechen ostatní zvuk, včetně případných příchozích zpráv CB. V průběhu přenosu se na stavovém řádku zobrazí ikona aktivity radiostanice CB. Viz Ilustrace 2.
Ukončení přenosu: Uvolněte tlačítko PTT. Tím přenos ukončíte. Na stavovém řádku se zobrazí ikona nečinnosti radiostanice CB. Uslyšíte opět původní zvuk a bude přijat každý zvukový signál z radiostanice CB, který překročí prahovou hodnotu šumové brány.
| 1 | Radiostanice CB je aktivní |

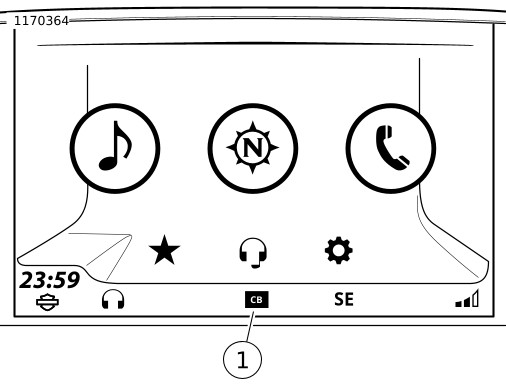

Ilustrace 2. Radiostanice CB je aktivní
Příjem zvukového signálu z radiostanice CB
Rádio přijme příchozí zvukový signál z radiostanice CB nezávisle na aktuální obrazovce. Když příchozí signál z radiostanice CB překročí hladinu šumové brány, přeruší v rádiu zvuk z aktuálního zdroje nebo s ním splyne. Když je přijímán zvukový signál z radiostanice CB, zobrazí se na stavovém řádku ikona aktivity radiostanice CB.
V případě potřeby nastavte hladinu šumové brány tak, aby ji nepřekračovaly náhodné zvuky, ale žádoucí zvukový signál z radiostanice CB byl nadále přijímán.
Zvukový signál z radiostanice CB je přijímán prostřednictvím reproduktorů nebo náhlavních souprav v závislosti na nastavení přesměrování zvuku. Viz Nastavení → Výběr reproduktorů nebo náhlavní soupravy. Příchozí zvukový signál z radiostanice CB bude přijímat náhlavní souprava řidiče i spolujezdce.
Ladění kanálů CB
Radiostanice CB má přístup ke všem 40 kanálům. Na obrazovce CB procházíte jednotlivé kanály CB pomocí tlačítek Předchozí/Další na rukojeti řídítek. Kanály lze měnit jedině na obrazovce CB.
Další omezení a doporučení ohledně používání místních kanálů naleznete v místních předpisech. Některé oblíbené kanály CB naleznete v části Tabulka 1.
Tabulka 1. Kanály CB: Populární nebo vyhrazené
KANÁL | POPIS |
|---|---|
Kanál 8 | Neoficiální cestovatelský kanál (Austrálie) |
Kanál 9 | Vyhrazen pouze pro nouzové účely (většina zemí) |
Kanál 13 | Neoficiální cestovatelský kanál (Řecko) |
Kanál 15 | Neoficiální cestovatelský kanál (Rusko) |
Kanál 17 | Kanál pro řidiče nákladních vozů na severojižní dálnici (USA) |
Kanál 19 | Kanál pro řidiče nákladních vozů na východozápadní dálnici (USA) Neoficiální cestovatelský kanál (většina zemí)) |
Předvolby CB
Obrazovka CB ukládá šest předvolených kanálů. Uložte své nejčastěji používané kanály jako předvolby a usnadněte si přístup. Některé doporučené předvolby zahrnují kanál 9 (nouzový kanál) a kanál 19 (neoficiální cestovatelský kanál).
Nastavení předvolby CB: Nalaďte kanál CB. Stiskněte a podržte předvolbu CB, dokud systém nezapípá a kanál se neuloží.
Vyvolání předvolby CB: Stiskněte požadovanou předvolbu CB (radiostanice CB je zapnutá).
POZNÁMKA
Kanály CB nelze nastavit jako globální předvolby nebo oblíbené položky.
Šumová brána
Úroveň šumu určuje minimální sílu signálu, který aktivuje příjem zvukového signálu radiostanice CB. Pokud signál radiostanice CB překročí vybranou prahovou hodnotu, dojde k „otevření šumové brány“. Aktuální zdroj zvuku (například radiostanice nebo soubor médií) se ztiší a kanál CB aktivuje.
Nastavení šumové brány: Viz Ilustrace 3. Tiskněte tlačítko šumové brány (SQ-), dokud neuslyšíte statický šum (radiostanice CB je zapnutá). Zobrazí se ikona aktivity radiostanice CB. Poté pomocí tlačítka šumové brány (SQ+) zvyšte prahovou hodnotu o jednu až dvě úrovně. Tak eliminujete šum a přitom umožníte, aby silnější signály otevřely šumovou bránu.
Občasný šum: Pokud šumovou bránu otevírá občasný šum nebo nežádané slabé signály radiostanice CB, zvažte zvýšení prahové hodnoty šumové brány. Pokud ale nastavíte prahovou hodnotu šumové brány příliš vysoko, nemusíte přijmout žádoucí zvukový signál radiostanice CB.
Maximální šumová brána: Při maximální prahové hodnotě šumové brány neotevře šumovou bránu žádný signál. Veškeré příchozí signály radiostanice CB budou efektivně ztišeny.

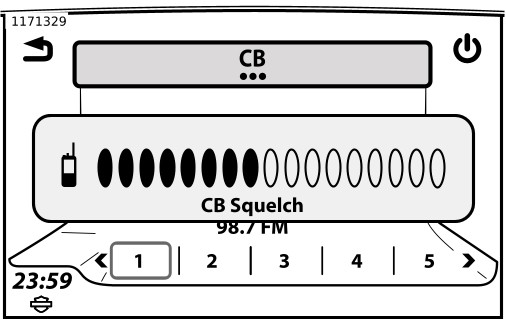

Ilustrace 3. Hladina šumové brány CB
Hlasitost radiostanice CB
Přesměrování zvukového signálu z radiostanice CB: Zvukový signál z radiostanice CB lze přesměrovat do reproduktorů nebo náhlavní soupravy řidiče/spolujezdce. Viz Nastavení → Výběr reproduktorů nebo náhlavní soupravy.
Nastavení hlasitosti radiostanice CB (na obrazovce CB): Hlasitost reproduktoru nebo sluchátek řidiče nastavíte ovladačem hlasitosti na místě řidiče. Hlasitost sluchátek spolujezdce nastavíte ovladačem hlasitosti na místě spolujezdce.
Nastavení hlasitosti radiostanice CB (mimo obrazovku CB): Viz Ilustrace 4. Během příjmu zvukového signálu radiostanice CB použijte ovladač hlasitosti na místě řidiče nebo spolujezdce. V případě potřeby nejprve snižte hladinu šumové brány, aby se otevřela, a poté nastavte hlasitost. Vraťte hladinu šumové brány na původní úroveň.
| 1 | Hlasitost radiostanice CB |
| 2 | Radiostanice CB je aktivní |

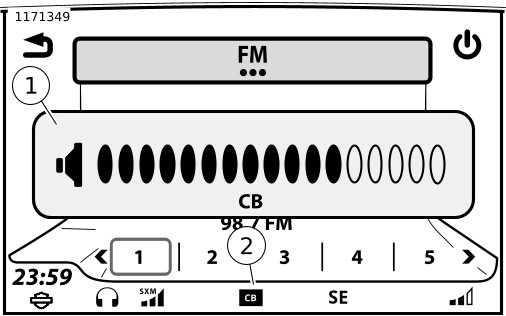

Ilustrace 4. Hlasitost radiostanice CB
Ovládání radiostanice CB spolujezdcem
I spolujezdec může vysílat na aktuálním kanálu CB, nastavit hlasitost zvukového signálu radiostanice CB ve svých sluchátkách a poslouchat příchozí zvukový signál radiostanice CB. Spolujezdec nemůže nastavit hlasitost reproduktoru, hladinu šumové brány ani měnit kanály CB.
Zahájení přenosu zvuku prostřednictvím kanálu CB (spolujezdec): Až kanál utichne, stiskněte a podržte tlačítko PTT na straně kufru Tour-Pak. Tlačítko aktivuje mikrofon řidiče i spolujezdce. Až skončíte, uvolněte tlačítko PTT.
Nastavení hlasitosti zvukového signálu radiostanice CB (spolujezdec): Na obrazovce CB (nebo když je radiostanice CB v provozu) použijte tlačítko NAHORU/DOLŮ na straně kufru Tour-Pak a nastavte hlasitost ve sluchátkách spolujezdce. Tlačítko nemá vliv na hlasitost reproduktorů a sluchátek řidiče.
Faktory ovlivňující dosah radiostanice CB
Maximální dosah radiostanice CB může ovlivnit nepříznivé počasí, budovy, hory a údolí. Omezený příjem a zhoršené vysílání lze pozorovat i v tunelech a podzemních garážích. Dodávaná radiostanice CB má nejvyšší možný výkon povolený federálními zákony v USA. Avšak vzhledem k tomu, že není k dispozici žádná kovová plocha, která by tvořila zemnicí desku, nemusí být signál radiostanice tak silný, jako kdyby byla namontována v osobním nebo nákladním voze.
Přidání volitelného modulu CB
Radiostanice CB pro komunikaci mezi motocykly je u některých modelů a v některých regionech součástí standardní výbavy. Pro motocykly, která nejsou radiostanicí CB vybaveny, lze volitelné příslušenství CB dokoupit, a to na webu www.h-d.com/store nebo u autorizovaného prodejce Harley-Davidson.
Instalace modulu CB může být povolena jen v určitých regionech. S dodatky a požadavky se seznamte na stránce www.h-d.com/store nebo u autorizovaného prodejce Harley-Davidson. Postupujte podle dodaných pokynů nebo instalací doplňku pověřte autorizovaného prodejce Harley-Davidson. Při nastavení a zprovoznění se řiďte pokyny popsanými v této příručce.
