VEILIGHEID
Volg alle waarschuwingen, instructies en veiligheidstips in deze beknopte starthandleiding, de gebruikershandleiding van het voertuig en de Boom! Box-gebruikershandleiding op.
WAARSCHUWINGStel het volumeniveau en andere bedieningsopties van audio- en elektronische apparaten in voordat u wegrijdt. Door afleidingen kunt u de controle over de motor verliezen met ernstig of dodelijk letsel tot gevolg. (00088b)
WAARSCHUWINGStel het CB-kanaal, de gevoeligheidsdrempelwaarde en het volume in voordat u gaat rijden, om het maken van afstellingen tijdens het rijden te minimaliseren. Door afleidingen kunt u de controle over de motor verliezen met ernstig of dodelijk letsel tot gevolg. (00089a)
WAARSCHUWINGLuister niet op een dusdanig hoog geluidsniveau dat verkeerslawaai niet meer hoorbaar is of de voor een veilig gebruik van de motorfiets benodigde concentratie verloren gaat. Door afleidingen of een volumeniveau dat het verkeerslawaai overstemt, kunt u de controle over de motor verliezen met ernstig of dodelijk letsel tot gevolg. (00539b)
MEDEDELING
De eenheid bevat geen onderdelen waaraan onderhoud kan worden uitgevoerd. U dient al het onderhoud over te laten aan personeel met de juiste kwalificaties. Indien de eenheid wordt gedemonteerd, kan het systeem beschadigd raken of storingen gaan vertonen. (00172a)
BEDIENINGSELEMENTEN
Frontplaat
| 1 | Home (Thuis) |
| 2 | Audio |
| 3 | Navigatie |
| 4 | Telefoon |
| 5 | Informatie (voertuigstatus) |
| 6 | Aan-uit/Dempen |
| 7 | Instelling |
| 8 | Communicatie |
| 9 | Favorites (favorieten) |
| 10 | Audio-instellingen |
Afbeelding 1. Frontplaat startschermselecties
Tabel 1. Frontplaat startschermselecties
Druk op | Resultaat |
|---|---|
1 [Home] | Geeft het Home-scherm weer. Wissel tussen Home-scherm en actieve media. |
Beschikbare selecties: Audio, Navigatie, Telefoon, Instellingen, Communicatie, Favorieten. | |
2 [Audio] | Geeft de actieve bron weer met hoorbare inhoudsinformatie. |
Beschikbare selecties: FM, AM, WB (frequentie voor weerberichten). | |
Optionele selecties: indien aangesloten: iPod, USB-media, Bluetooth-audio. Indien aanwezig: SiriusXM. | |
3 [Navigatie] | Geeft een kaart met de huidige locatie weer. |
Beschikbare selecties: Zoeken, Menu, Route stoppen, Snelwegservices (wordt alleen op snelwegen weergegeven, Datavleugel (rechts en links), Zoom (in en uit) | |
Informatief display: Huidige straat, Kompas, Volgende manoeuvre, Afstand tot volgende manoeuvre, Volgende straat, Herhalen. | |
4 [Telefoon] | Geeft menu's weer om verbonden te blijven. |
Beschikbare selecties: Oproepen, Contacten, Berichten, Toetsenbord, SOS. | |
5 [Informatie] | Geeft de voertuigstatus weer. |
Beschikbare selecties: Info, Motor-/brandstofinfo, Routesamenvatting, TPMS (alleen CVO). | |
6 [Dempen/Aan/Uit] | Schakelt tussen aan en uit (houd drie seconden vast). |
Demp of pauzeer audio. | |
(7) [Setup] | Systeeminstellingen instellen. Doe dit voordat u wegrijdt. |
Beschikbare selecties: Audio-instellingen, Display, Algemene voorkeursinstellingen, Toetsenbord, Bluetooth-instellingen, Draadloze headset, Eenheden, Klok, Bedieningselementen achter, Systeeminformatie, Taal, Projectiemodus. | |
8 [Communicatie] | Geeft ingeschakelde communicatie-apparaten weer. |
Beschikbare selecties: Intercom (wanneer ingeschakeld), CB (citizen band, indien aanwezig). | |
9 [Favorieten] | Geeft opgeslagen favorieten weer. |
Beschikbare selecties: Radio, Media, Telefoon, Bestemming. | |
10 [Audio-instellingen] | Geeft het scherm voor audio-instellingen weer. |
Beschikbare selecties: Bass (lage tonen), Treble (hoge tonen), Audioroutering, Fade, Volumes. |
Linker stuurgreep

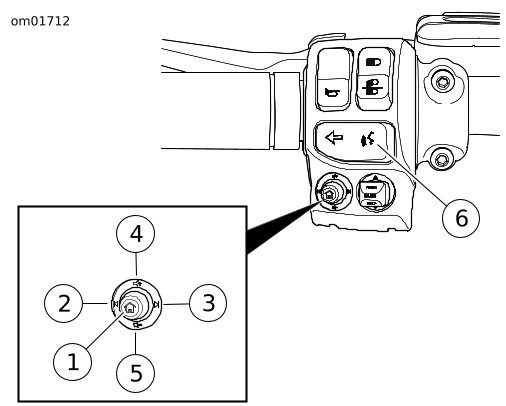

Afbeelding 2. Audiofuncties linker stuurschakelaarmodule (standaard)
Tabel 2. Audiofuncties linker stuurschakelaarmodule
ONDERDEEL | PICTOGRAM | MONTEUR | FUNCTIE |
|---|---|---|---|
1 |  | Home (Thuis) | Kort indrukken: wisselen tussen huidig scherm en beginscherm Lang indrukken: wisselen naar het scherm Snel springen. |
2 |  | Previous/Seek down (vorige/ omlaag zoeken) | Media: vorig mediabestand. Radio: afstemmen/omlaag zoeken. |
3 |  | Next/Seek up (volgende/ omhoog zoeken) | Media: volgend mediabestand. Radio: afstemmen/omhoog zoeken. |
4 |  | Volume omhoog | Verhoogd het volume. |
5 |  | Volume verlagen | Verlaagt het volume. |
6 |  | Spraakherkenning | Dit leidt een spraakopdrachtsessie in. Bij lang indrukken wordt ook Siri voor een via Bluetooth gekoppelde iPhone of Apple CarPlay gestart wanneer een headset is verbonden. |
Rechter stuurgrepen
Afbeelding 4. Audiofuncties rechter stuurgreep
Tabel 3. Audiofuncties rechter stuurgreep
ITEM | PICTOGRAM | MONTEUR | FUNCTIE |
|---|---|---|---|
1 |  | Terug | Kort indrukken: terug naar het vorige scherm Lang indrukken: schermovergangen tussen normale kleur voor overdag en hoog contrast |
2 |  | CB Squelch + (gevoeligheidsdrempelwaarde van de CB +) | Verlaagt de gevoeligheidsdrempelwaarde van de CB (indien aanwezig). |
3 |  | CB Squelch - (gevoeligheidsdrempelwaarde van de CB -) | Verlaagt de gevoeligheidsdrempelwaarde van de CB (indien aanwezig). |
4 |  | CB push-to-talk | Houd deze ingedrukt om uit te zenden via CB/intercom (indien aanwezig). |
5 |  | Cursor omhoog | Verplaatst de markering omhoog door de selecties. |
6 |  | Cursor naar rechts | Verplaatst de markering naar rechts door de selecties. Radio: volgende voorkeuzezender omhoog. |
7 |  | Cursor omlaag | Verplaatst de markering omlaag door de selecties. |
8 |  | Cursor naar links | Verplaatst de markering naar links door de selecties. Radio: volgende voorkeuzezender omlaag. |
9 |  | Select/Enter | Selecteert gemarkeerd onderdeel. |
BASISPRINCIPES BEDIENING
Systeem aan-/uitzetten
OPMERKING
Druk kort op Power/Mute (aan/uit/dempen) (1) om audio dempen aan/uit te zetten.
| 1. | Schakel de voeding naar Accessory (accessoires), Ignition (ontsteking) of Run (bedrijf) (CVO). | |||

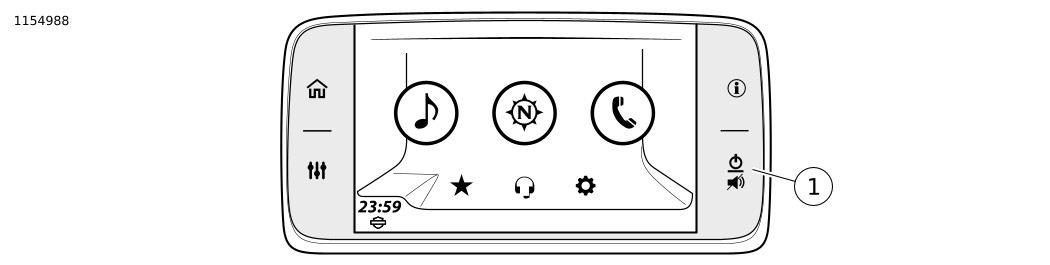

| 2. | Zie Afbeelding 5. Druk op Power/Mute (aan/uit/dempen) (1) om de radio in te schakelen.
Afbeelding 5. Systeem aan-/uitzetten | |||

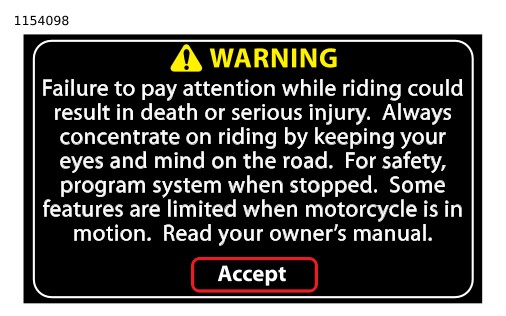

| 3. | Zie Afbeelding 6. Lees de waarschuwing en selecteer Accepteren. Afbeelding 6. Waarschuwing en accepteren | |||
| 4. | Druk en houd de knop Power/Mute (aan/uit/dempen) (1) gedurende 3 seconden ingedrukt om de radio uit te schakelen. |
RADIO
Bron kiezen
| 1. | Navigeer: Home > Audio. | |

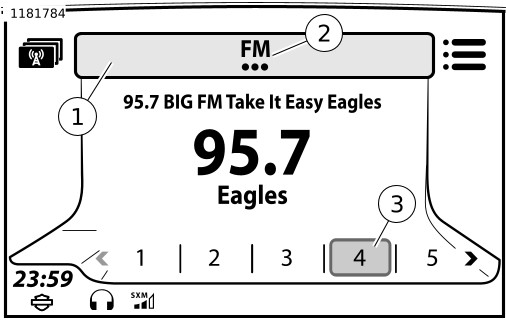

| 2. | Zie Afbeelding 7. Selecteer: Source field (bronveld). a. Tuner: AM - FM - WB (selecties verschillen voor de Europese Unie). b. Media: USB (indien verbonden), phone (telefoon) (Bluetooth), SiriusXM (indien aanwezig). |
| 1 | Bronveld (selecteerbaar) |
| 2 | Radio- of mediaselectie |
| 3 | Voorkeursinstellingen (1-5, maximaal 20) |
Afbeelding 7. Bronselectie
Station zoeken en opslaan

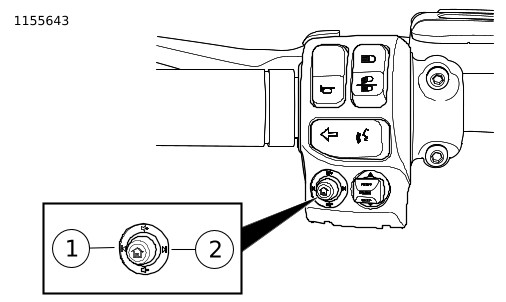

| 1. | Zie Afbeelding 8. Selecteer: Seek Down (omlaag zoeken) (1) of Seek Up (omhoog zoeken) (2) op linker stuurgreep. | |
| 2. | Zie Afbeelding 7. Houd de knop ingedrukt tot u een pieptoon hoort. |
| 1 | Omlaag zoeken |
| 2 | Omhoog zoeken |
Afbeelding 8. Radiostation zoeken
INSTELLING
OPMERKING
De knop Audio Settings (geluidsinstellingen) op de frontplaat kan als snelkoppeling worden gebruikt om dezelfde wijzigingen door te voeren.
Audio-instellingen
| 1. | Navigeer: Home > Setup > Audio Settings | |
| 2. | Stel af: Bass (lage tonen) of Treble (hoge tonen). |
Selecteer Speaker (luidspreker) of Headset (headset) (indien uitgerust met een headset)
| 1. | Navigeer: Home > Setup > Audio Settings > Audio Routing. | |

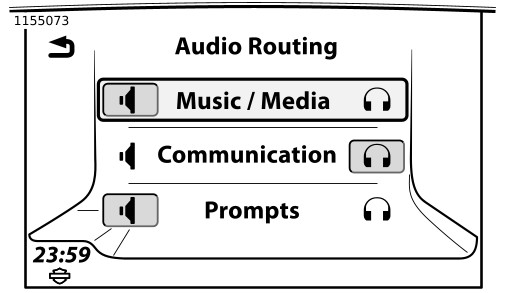

| 2. | Zie Afbeelding 9. Selecteer: Luidspreker of headset. Afbeelding 9. Luidspreker of koptelefoon |
Luidsprekervolumes
| 1. | Navigeer: Home > Setup > Audio Settings > Speaker Volumes. | |
| 2. | Stel af: Media/Tuner, Prompt Nav, Phone, CB, Beep. |
BLUETOOTH
Een telefoon of ander apparaat koppelen
| 1. | Activeer Bluetooth op uw apparaat. | |
| 2. | Navigeer: Home > Phone | |
| 3. | Melding: Geen verbonden apparaat. Wilt u een apparaat koppelen? a. Selecteer: Yes (ja). | |
| 4. | Selecteer: Add new device (nieuw apparaat toevoegen). | |
| 5. | Bericht: Does PIN match on device (stemt PIN overeen op uw apparaat)? a. Controleer de PIN-codes (automatisch gegenereerd) op het audiosysteem en het apparaat. b. Selecteer: Yes (ja) (als de cijfers overeenkomen). | |
| 6. | Melding: Wilt u een noodnummer instellen? a. Selecteer: Yes (ja) of No (nee). |
Audio streamen
OPMERKING
Het apparaat moet eerst aan het Boom!-audiosysteem gekoppeld worden voordat het kan worden gebruikt. Zie Audio → Bluetooth. Apparaat moet bovendien het Bluetooth audio streaming-profiel ondersteunen.
| 1. | Navigeer: Home > Audio. | |
| 2. | Zie Afbeelding 7. Selecteer: Source field (bronveld). | |
| 3. | Selecteer: Phone (Bluetooth). |
TELEFOON
Een oproep plaatsen
OPMERKING
- De telefoon moet eerst worden gekoppeld aan het audiosysteem voordat het kan worden gebruikt door het Boom! Box-infotainmentsysteem. Zie Audio → Bluetooth.
- Een Harley-Davidsonkoptelefoon met microfoon is nodig om te bellen en gebeld te worden via Bluetooth.
| 1. | Navigeer: Home > Phone | |

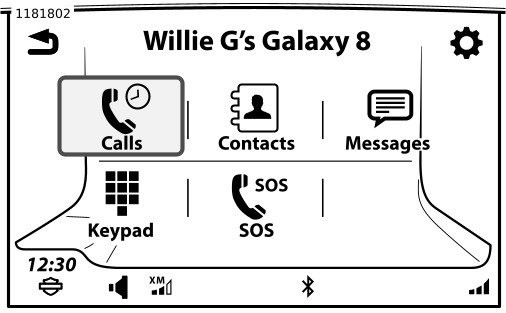

| 2. | Zie Afbeelding 10. Selecteer: pictogram telefoonmenu. |
Afbeelding 10. Telefoonmenu
Een oproep beantwoorden
Selecteer: Accept (accepteren) of Ignore (negeren).
SPRAAKHERKENNING
OPMERKING
Een teleprompter wordt weergegeven als de schakelaar Voice Recognition (Spraakherkenning) wordt ingedrukt. Het teleprompterscherm toont algemeen gebruikte opdrachten, samen met een regelitem waarmee meer opdrachten kunnen worden weergegeven.
| 1. | Zie Afbeelding 2. Selecteer: Voice recognition (stemherkenning). | |
| 2. | Wanneer het systeem piept, spreekt u een kalme en normale spraakopdracht in met de microfoon van de headset. |
NAVIGATIESYSTEEM
Kaartweergave
OPMERKING
Zie de Boom! Box-gebruikershandleiding voor meer informatie.
| 1. | Navigeer: Home > Navigation. | |

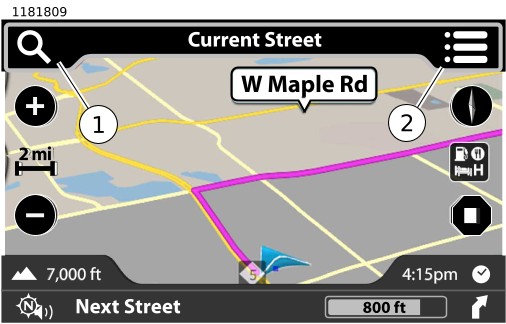

| 2. | Zie Afbeelding 11. Selecteer: Search/Menu icons (zoek- of menupictogrammen). Dit is het beginpunt voor zoekbestemmingen. |
| 1 | Zoekpictogram |
| 2 | Menupictogram |
Afbeelding 11. Kaartweergave
Selecteer uit categorie
| 1. | Navigeer: Home > Navigation. | |
| 2. | Selecteer: Zoek pictogram. | |

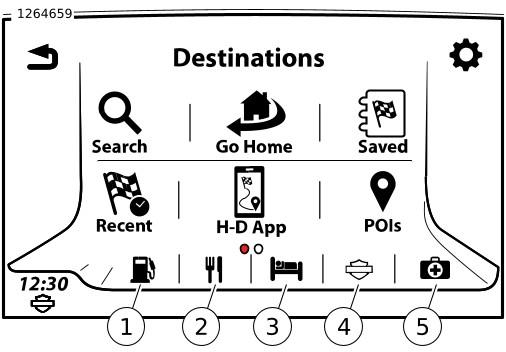

| 3. | Zie Afbeelding 12. Selecteer: Category icon (Categoriepictogram). |
| 1 | Brandstof |
| 2 | Maaltijden |
| 3 | Hotel |
| 4 | Harley-Davidson-dealerschap |
| 5 | Emergency (noodsituatie) |
Afbeelding 12. Categorieën
Adres invoeren
| 1. | Navigeer: Home > Navigation. | |
| 2. | Selecteer: Zoek pictogram. | |
| 3. | Selecteer: Search. | |
| 4. | Zie Afbeelding 13. Melding: Search (zoeken): In mijn buurt a. Voer adres of locatie in. |
Afbeelding 13. Adres invoeren
Een bestemming opslaan: Home (Thuis)
| 1. | Navigeer: Home > Navigation. | |
| 2. | Selecteer: Zoek pictogram. | |
| 3. | Selecteer: Go Home (naar huis)-pictogram. | |
| 4. | Selecteer vanuit het Set Home-scherm een bestemming (voer een zoekopdracht uit, selecteer een recente bestemming, selecteer een POI of een opgeslagen bestand). | |
| 5. | Selecteer: Save. | |
| 6. | Selecteer: As home (als beginscherm). |
Route naar bestemming: Home (Thuis)
| 1. | Navigeer: Home > Navigation. | |
| 2. | Selecteer: Zoek pictogram. | |
| 3. | Selecteer: Go Home (naar huis)-pictogram. |
