WAARSCHUWINGStel het CB-kanaal, de gevoeligheidsdrempelwaarde en het volume in voordat u gaat rijden, om het maken van afstellingen tijdens het rijden te minimaliseren. Door afleidingen kunt u de controle over de motor verliezen met ernstig of dodelijk letsel tot gevolg. (00089a)
MEDEDELING
Indien de CB-radio wordt gebruikt zonder antenne of met een gebroken antennekabel, kunnen de zendercircuits beschadigd raken. (00176a)
MEDEDELING
Er zijn geen afstellingen die in het CB-transceiverframe kunnen worden gemaakt, zonder risico te lopen niet meer te voldoen aan de regelingen van de Amerikaanse Federal Communications Commission (FCC). Neem tijdens de garantieperiode contact op met de fabrikant van de standaarduitrusting apparatuur indien er een service nodig is. Voor onderhoud aan de zender na de garantieperiode dient u contact op te nemen met een gecertificeerde reparatieservice. Componenten die met de frequentie samenhangen, zoals kristallen, of met het vermogen, zoals halfgeleiders etc., mogen alleen worden vervangen door onderdelen van de oorspronkelijke fabrikant of een equivalent product. Als onbekende reserveonderdelen worden gebruikt worden mogelijk de FCC-voorschriften overtreden. (00175a)
Sommige modellen in geselecteerde regio's zijn uitgevoerd met een CB module. Via de CB-radio kan gecommuniceerd worden met andere CB-gebruikers (op motorfietsen of overigen) op elk van de 40 CB-kanalen.
Voorschriften over het gebruik van CB, specifieke frequenties of zendvermogen kunnen per regio variëren. Kijk de lokale wetten en voorschriften na voordat u de CB-radio gaat gebruiken. Lees in de Verenigde Staten Part 95, FCC Rules and Regulations voordat u de zender in gebruik neemt.
CB inschakelen
OPMERKING
Als de CB is uitgeschakeld, wordt de selectieknop niet grijs weergegeven en kan deze niet gekozen worden.
De CB moet worden ingeschakeld voordat u deze kunt gebruiken. Nadat de CB is ingeschakeld en een kanaal is gekozen, kunt u het CB-scherm verlaten en andere radiofuncties gebruiken (zoals luisteren naar radiozenders, telefoongesprekken voeren, navigatiefuncties gebruiken of naar mediabestanden luisteren). De CB blijft gedempt, maar blijft op de achtergrond in bedrijf. De bestuurder en de passagier kunnen de CB-audio op elk moment gebruiken om te zenden of te ontvangen, onafhankelijk van welk scherm actief is.
| 1. | Navigeer: Home > Communications > CB. | |
| 2. | Zie Afbeelding 1. Druk op het pictogram Aan/Uit. In het midden van het scherm wordt het huidige kanaal en 'CB On' (CB ingeschakeld) weergegeven. Het CB-pictogram wordt in de statusbalk weergegeven terwijl de CB ingeschakeld blijft. |
CB uitschakelen
Zie Afbeelding 1. Druk op het CB-scherm op het pictogram Aan/Uit. De CB-voorkeursinstellingen worden uitgeschakeld, in het midden van het scherm wordt 'CB OFF' (CB uit) weergegeven en het CB-pictogram in de statusbalk wordt uitgeschakeld.

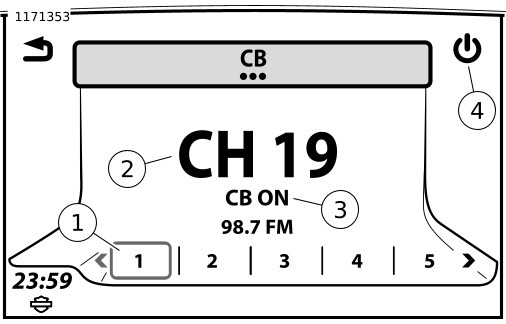

| 1 | Voorkeursinstelling |
| 2 | Huidige kanaal |
| 3 | Controlelampje ON/OFF |
| 4 | Pictogram ON/OFF |
Afbeelding 1. CB-scherm
Tegenstrijdige zendsituaties
CB-kanalen worden door veel gebruikers gemeenschappelijk gedeeld. Onderbrekingen en tegenstrijdige zendsituaties door veel gebruikers op één kanaal kunnen het moeilijk maken voor de ontvanger om uw berichten te verstaan. Om er voor te zorgen dat uw zendbericht goed wordt ontvangen, en als beleefdheid tegenover anderen, gelieve de PTT-knop pas in te drukken als het kanaal vrij is.
Als er te veel gebruikers actief zijn op hetzelfde kanaal kunt u proberen met uw ontvangers een ander kanaal af te spreken, zodat u de conversatie samen op dat andere kanaal kunt voortzetten.
Zorg er bij belangrijke communicatie voor dat uw ontvanger bevestigt dat hij uw bericht heeft ontvangen en begrepen.
Gebruik bij noodgevallen: Kanaal 9
In de Verenigde Staten heeft de FCC kanaal 9 gereserveerd voor gebruik uitsluitend bij noodgevallen of reizigershulp. Dit kanaal mag alleen worden gebruikt voor zaken als persoonlijke veiligheid, schade en andere benodigde hulp. Kanaal 9 is ook in de meeste andere landen, die CB-radio toestaan, gereserveerd voor gebruik bij noodgevallen.
Als u dit kanaal gebruikt voor noodgevallen of voor hulp, moet u het probleem en uw locatie duidelijk vermelden. Probeer andere kanalen als u geen antwoord krijgt of zoek hulp op een andere manier.
Zenden met de CB
Beginnen met zenden: wacht bij elk scherm, totdat andere CB-activiteiten zijn beëindigd en het kanaal vrij is. Druk de PTT-knop in en houd deze ingedrukt om te zenden op het huidige CB-kanaal. Elk geluid dat wordt opgevangen door de microfoons van de bestuurder en passagier wordt uitgezonden. Als de PTT-knop is ingedrukt, wordt alle andere audio gedempt, inclusief eventuele inkomende CB-berichten. Tijdens zenden wordt het pictogram voor CB actief in de statusbalk weergegeven. Zie Afbeelding 2.
Stoppen met zenden: laat de PTT-knop los om het zenden te beëindigen. Op de statusbalk wordt het pictogram voor CB inactief weergegeven. Alle audio wordt weer vrijgegeven, elk CB-signaal dat hoger is dan de gevoeligheidsdrempelwaarde wordt ontvangen.

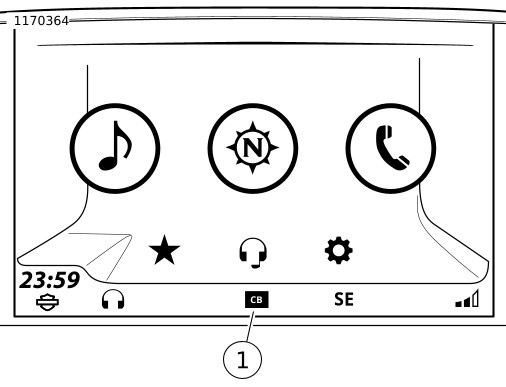

| 1 | CB actief |
Afbeelding 2. CB actief
Ontvangst CB-audio
De radio ontvangt inkomende CB-audio onafhankelijk van het huidige scherm. Als een inkomend CB-signaal hoger is dan de gevoeligheidsdrempelwaarde zal de CB-audio de huidige audio onderbreken of zich ermee mengen. Als CB-audio wordt ontvangen, wordt het pictogram voor CB actief weergegeven op de statusbalk.
Stel de gevoeligheidsdrempelwaarde indien nodig opnieuw in, zodat er wel gewenste CB-audio wordt ontvangen, maar geen ruis of lawaai.
CB audio is hoorbaar via de luidsprekers of via de headsets, afhankelijk van de instellingen. Zie Instelling → Speaker. Inkomende CB-audio is hoorbaar op de headsets van de bestuurder en van de passagier.
CB-kanalen afstellen
De CB-radio heeft toegang tot elk van de 40 kanalen. U kunt vanaf het CB-scherm door de CB-kanalen bladeren met de stuurschakelaar Previous/Next (Vorige/Volgende). De kanalen kunnen alleen op het CB-scherm worden gewijzigd.
Raadpleeg lokale regelgeving voor eventuele beperkingen of aanbevelingen voor het gebruik van lokale kanalen. Zie Tabel 1
voor enkele van de meest populaire CB-kanalen.
Tabel 1. CB-kanalen: Populair of gereserveerd
KANAAL | BESCHRIJVING |
|---|---|
Kanaal 8 | Niet-officiëel reizigerskanaal (Australië) |
Kanaal 9 | Gereserveerd voor noodgevallen en reizigershulp (in de meeste landen) |
Kanaal 13 | Niet-officiëel reizigerskanaal (Griekenland) |
Kanaal 15 | Niet-officiëel reizigerskanaal (Rusland) |
Kanaal 17 | Chauffeurskanaal noord-zuidsnelweg (VS) |
Kanaal 19 | Chauffeurskanaal oost-westsnelweg (VS) Niet-officiëel reizigerskanaal (in de meeste landen) |
CB voorkeursinstellingen
In het CB-scherm worden zes voorkeurskanalen opgeslagen. Sla uw meest gebruikte kanalen op als voorkeursinstelling zodat u ze makkelijk kunt vinden. Een tip is om kanaal 9 (noodgevallen) en kanaal 19 (niet-officiëel reizigerskanaal) in de voorkeurskanalen op te nemen.
CB-voorkeursinstelling instellen: stem af op een CB-kanaal. Druk op een knop voor een CB-voorkeursinstelling en houd deze ingedrukt tot een pieptoon hoorbaar is; het kanaal is nu opgeslagen.
CB-voorkeursinstellingen oproepen: druk op de gewenste voorkeursknop als de CB is ingeschakeld.
OPMERKING
CB-kanalen kunnen niet geconfigureerd worden als overkoepelende voorkeursinstelling of als favorieten.
Gevoeligheidsdrempelwaarde
De gevoeligheidsdrempelwaarde bepaalt de minimale signaalsterkte waarbij CB-ontvangst wordt vrijgegeven. Wanneer een CB-signaal boven de ingestelde drempelwaarde uitkomt, wordt het gevoeligheidsniveau overschreden. De huidige geluidsbron (bijvoorbeeld een radiozender of een mediabestand) wordt gedempt en het CB-kanaal wordt doorgegeven.

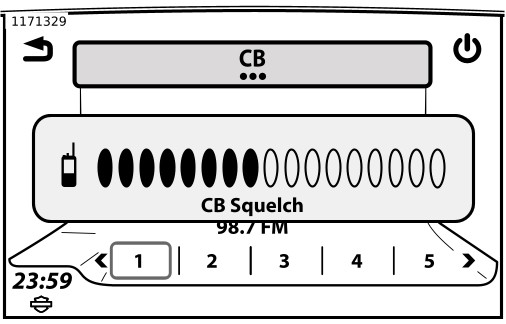

Gevoeligheidsdrempelwaarde instellen: zie Afbeelding 3. Druk bij ingeschakelde CB de gevoeligheidsschakelaar naar beneden (SQ-) totdat lawaai of kraken hoorbaar wordt. Het "CB-actief"-pictogram wordt weergegeven. Druk dan de gevoeligheidsschakelaar (SQ+) één of twee niveau's omhoog. Hiermee wordt lawaai uitgeschakeld, terwijl sterkere signalen zorgen voor een "break squelch".
Onderbroken lawaai: als er onderbroken lawaai of ongewenst zwakke CB-signalen hoorbaar zijn, kunt het gevoeligheidsniveau verder verhogen. Als u de drempelwaarde echter te hoog instelt, kunnen gewenste CB-signalen wellicht niet meer worden gehoord.
Maximale gevoeligheidsdrempelwaarde: bij de maximale instelling van de gevoeligheidsdrempelwaarde wordt er geen enkel signaal doorgegeven. Feitelijk worden hierdoor alle inkomende CB-signalen gedempt.
Afbeelding 3. Niveau CB-gevoeligheidsdrempelwaarde
CB-volume
CB-audioroutering: de CB-audio kan naar de luidsprekers of naar de headsets van de bestuurder/passagier worden geleid. Zie Instelling → Speaker.
CB-volume afstellen (vanuit het CB-scherm): gebruik de volume-instelling voor de bestuurder om het volume van de luidspreker of de headset van de bestuurder in te stellen. Gebruik de volume-instelling voor de passagier om het volume van de headset van de passagier in te stellen.
Instellen van het CB-volume (als u zich niet op het CB-scherm bevindt): zie Afbeelding 4. Gebruik de volume-instellingen van de bestuurder of van de passagier tijdens ontvangst van CB-audio. Verminder indien nodig eerst de gevoeligheidsdrempelwaarde totdat de CB-audio wordt doorgegeven, daarna kunt u het volume instellen. Verhoog daarna de gevoeligheidsdrempelwaarde weer naar het oorspronkelijke niveau.

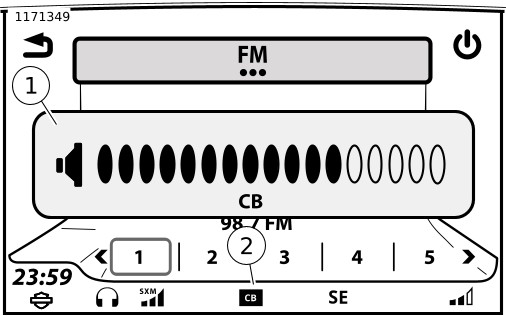

| 1 | CB-volume |
| 2 | CB actief |
Afbeelding 4. CB-volume
Passagiersbediening van de CB
De passagier kan ook over het huidige CB-kanaal zenden, het CB-volume voor de passagiersheadset instellen, en luisteren naar inkomende CB-audio via de passagiersheadset. De passagier kan niet het volume van de luidsprekers instellen, de gevoeligheidsdrempelwaarde aanpassen of de CB-kanalen veranderen.
CB-verzending starten (passagier): druk, als het kanaal vrij is, op de PTT-knop van de passagier aan de zijkant van de Tour-Pak, en houd de knop ingedrukt. Zowel de microfoon van de bestuurder als van de passagier worden geactiveerd. Laat de PTT-knop los als u klaar bent.
CB-volume afstellen (passagier): als het CB-scherm actief is, of als de CB ingeschakeld is, kunt u de schakelaar UP/DN (Omhoog/omlaag) op de zijkant van de Tour-Pak gebruiken om het volume van de passagierskoptelefoon in te stellen. De volumeknop heeft geen invloed op de luidsprekers of op de headset van de bestuurder.
Factoren die het CB-bereik beïnvloeden
Ongunstige weersomstandigheden, gebouwen, bergen en dalen hebben invloed op het maximale bereik van de CB-radio. Verslechterde ontvangst of zendcapaciteit kan ook in tunnels of in parkeergarages optreden. De CB-zender is de krachtigste die nog is toegestaan volgens de Amerikaanse wet. Echter, omdat een motorfiets geen groot stalen oppervlak heeft dat dienst kan doen als grondvlak, kan het zijn dat de CB minder sterke signalen uitzendt dan wanneer het toestel in een auto of vrachtwagen is gemonteerd.
Een optionele CB-module toevoegen
Bike-to-bike (CB)-communicatie is standaard ingebouwd in sommige voertuigen op bepaalde locaties. Voor voertuigen die niet zijn uitgerust met een CB, kan een optionele CB-accessoire worden aangeschaft bij www.h-d.com/store of bij een geautoriseerde Harley-Davidson dealer.
Het kan zijn dat de installatie van de CB-module alleen is toegestaan in bepaalde regio's. Raadpleeg www.h-d.com/store of uw geautoriseerde Harley-Davidson-dealer voor montage en overige eisen. Volg de procedures op het instructieblad of laat de accessoire door een geautoriseerde Harley-Davidson-dealer installeren. Gebruik de instructies in deze handleiding voor instellingen en gebruik.
