ĮSPĖJIMASDėl automatiškai įjungiamo priekinio žibinto motociklininkas geriau matomas kitų transporto priemonių vairuotojams. Įsitikinkite, kad priekinis žibintas visada įjungtas. Jei vairuotoją prastai mato kitų transporto priemonių vairuotojai, galimi sunkūs arba mirtini susižalojimai. (00030b)
Paruošimas
- Patikrinkite padangų slėgį. Jei reikia, sureguliuokite.
- Sureguliuokite galinius amortizatorius pagal motociklininką ir numatomą apkrovą.
- Pripildykite degalų baką arba uždėkite atitinkamą kiekį balasto.
- Pastatykite motociklą ant sienai statmenos linijos (1).
- Pastatykite motociklą taip, kad priekinė ašis būtų 7,6 m (25 pėd.) (3) nuo sienos.
- Nubrėžkite ant sienos vertikalią centrinę liniją (2).
Priekinis LED žibintas
PASTABA
- Pasirinkite kuo mažiau apšviestą sieną.
- Viršutinė lemputė yra priekinių LED žibintų artimosios šviesos.
- žr. Pav 1. Apkrauto motociklo priekinį ratą nukreipkite tiesiai į sieną. Išmatuokite atstumą (4) nuo grindų iki artimųjų šviesų lempučių centro.
- Ant sienos nubrėžkite horizontalią liniją, kertančią vertikalią liniją ties artimųjų šviesų centru (5).
- Priekinis žibintas yra sureguliuotas tada, kai šviesos pluošto ryškiausia vieta yra ten, kur ir nurodyta, kai žibinto modulis nustatytas artimųjų šviesų režimu.
| 1 | Statmena linija |
| 2 | Vertikali linija |
| 3 | 7,6 m (25 pėd.) |
| 4 | Tolimųjų šviesų lemputės centro linija |
| 5 | Horizontali linija ties artimųjų šviesų centrine linija |

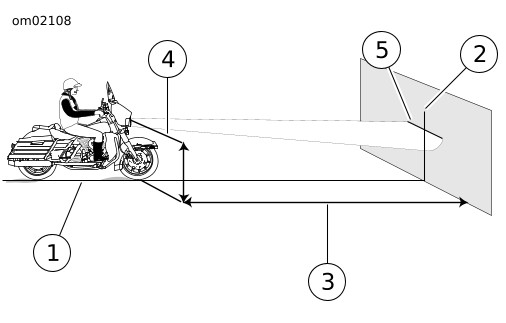

Pav 1. Priekinio žibinto lygiavimas: LED
Halogeninis priekinis žibintas
- žr. Pav 2. Apkrauto motociklo priekinį ratą nukreipkite tiesiai į sieną. Išmatuokite atstumą (4) nuo žemės iki tolimųjų šviesų lemputės centro.
- Nubrėžkite horizontalią liniją (5) per vertikalią liniją, einančią per artimųjų šviesų centrinę liniją 53,3 mm (2,1 col.) žemiau nei tolimųjų šviesų lemputės centrinė linija.
- Priekinis žibintas yra sureguliuotas tada, kai šviesos spindulio ryškiausia vieta yra ten, kur ir nurodyta, kai žibinto modulis nustatytas artimųjų šviesų režimu.
| 1 | Statmena linija |
| 2 | Vertikali linija |
| 3 | 7,6 m (25 pėd.) |
| 4 | Tolimųjų šviesų lemputės centro linija |
| 5 | Horizontali linija, 53,3 mm (2,1 col.) žemiau tolimųjų šviesų centro linijos |

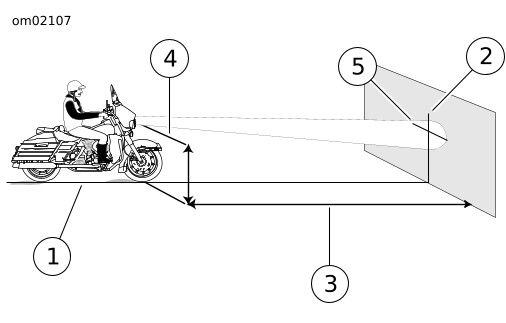

Pav 2. Priekinio žibinto lygiavimas: halogeninė lemputė
