PASTABA
Norėdami išvengti įbrėžimų, atsargiai valykite prietaiso paviršius. Kai kurių modelių motocikluose gali būti naudojami akrilo paviršiai.
Spidometras
ĮSPĖJIMAS
Važiuokite tinkamu greičiu atsižvelgdami į kelią ir sąlygas ir niekada nevažiuokite greičiau, nei nurodo ženklai. Dėl per didelio greičio galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00008a)
Žr. Pav 1. Spidometras fiksuoja transporto priemonės greitį myliomis per valandą (myl./val.) (JAV) ir (arba) kilometrais per valandą (km/val.).
Įtaisų foninis apšvietimas įsijungia šiek tiek vėliau. Foninis apšvietimas gali trumpam pasikeisti, kai keičiasi aplinkos apšvietimas (pavyzdžiui, važiuojant tuneliu).
Tachometras
PRANEŠIMAS
Žr. skyrių NAUDOJIMO REKOMENDACIJOS. Neviršykite didžiausio saugių apsukų per minutę skaičiaus, rodomo dalyje NAUDOJIMAS (raudona tachometro zona). Sumažinkite apsukas perjungdami į aukštesnę pavarą arba atleisdami greičio pedalą. Nesumažinus apsukų įranga gali būti sugadinta. (00159a)
Žr. Pav 1. Tachometras matuoja variklio greitį apsisukimais per minutę (aps./min. x 100).
Degalų matuoklis
Žr. Pav 1. Degalų matuoklis rodo apytikslį degalų kiekį degalų bake.
Voltmetras
Žr. Pav 1. Voltmetras rodo išmatuotą elektros sistemos įtampą. Varikliui veikiant didesniu nei 1 500 aps./min. greičiu voltmetras užregistruoja 13,0–14,5 V esant visiškai įkrautam akumuliatoriui.

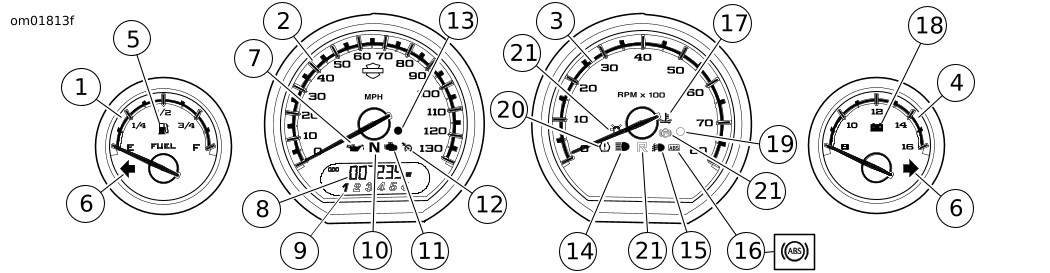

1Degalų matuoklis
2Spidometras
3Tachometras
4Voltmetras
5Mažai degalų
6Posūkio signalas
7Alyvos slėgis
8Odometro langas
9Pavaros indikatorius
10Neutrali pavara
11Variklio patikra
12Greičio kontrolė
13Saugos lemputė
14Priekinio žibinto tolimosios šviesos
15Pagalbinio / rūko žibinto indikatorius
16Stabdžių antiblokavimo sistemos (ABS) piktograma (km/val. ABS piktogramos lemputė taip pat rodoma)
17Variklio aušinamojo skysčio temperatūra
18Akumuliatoriaus išsikrovimas
19Šviesos jutiklis (ne indikatorius)
20Žemo padangų slėgio / TPMS gedimo lemputė
21Šiuose modeliuose nenaudojama
Pav 1. Įtaisai
