AVVERTENZALa funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)
Preparazione
- Controllare la pressione degli pneumatici. Regolare secondo necessità.
- Registrare gli ammortizzatori posteriori in base al peso del pilota e del carico previsto.
- Riempire il serbatoio del combustibile o aggiungere una zavorra di peso equivalente.
- Parcheggiare la motocicletta su una linea (1) perpendicolare alla parete.
- Posizionare la motocicletta in modo che l’asse anteriore sia a 7,6 m (25 ft) (3) dalla parete.
- Tracciare una linea centrale verticale (2) sulla parete.
Faro anteriore a LED
NOTA
- Scegliere una parete in penombra.
- Nel faro a LED, la lampadina superiore è quella della luce anabbagliante.

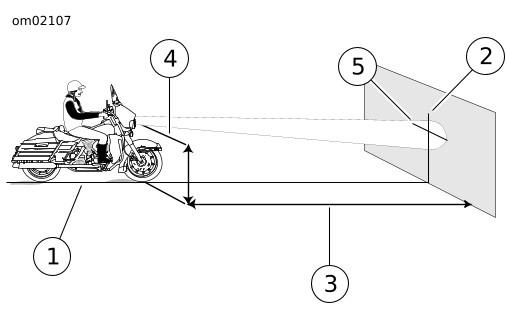

- Vedere Figura 1. Con la motocicletta carica, puntare la ruota anteriore diritta in avanti verso la parete. Misurare la distanza (4) dal pavimento al centro della lampadina della luce anabbagliante.
- Tracciare una linea orizzontale (5) attraverso la linea verticale in corrispondenza del centro del fascio di luce anabbagliante.
- Il faro anteriore è allineato quando la parte superiore della zona più luminosa del fascio di luce anabbagliante si trova dove indicato.
| 1 | Linea perpendicolare |
| 2 | Linea verticale |
| 3 | 7,6 m (25 ft) |
| 4 | Linea mediana della lampadina della luce abbagliante |
| 5 | Linea orizzontale in corrispondenza della linea centrale del fascio di luce anabbagliante |
Figura 1. Allineamento del faro anteriore: LED
Faro anteriore alogeno
- Vedere Figura 2. Con la motocicletta carica, puntare la ruota anteriore diritta in avanti verso la parete. Misurare la distanza (4) dal pavimento al centro della lampadina della luce abbagliante.
- Tracciare una linea orizzontale (5) attraverso la linea verticale al centro dell’anabbagliante, a un’altezza di 53,3 mm (2.1 in) inferiore rispetto al centro della lampadina dell’abbagliante.
- Il faro anteriore è allineato quando la zona più luminosa del fascio di luce abbagliante si trova dove indicato.
| 1 | Linea perpendicolare |
| 2 | Linea verticale |
| 3 | 7,6 m (25 ft) |
| 4 | Linea mediana della lampadina della luce abbagliante |
| 5 | Linea orizzontale a un’altezza inferiore di 53,3 mm (2,1 in) rispetto all’altezza della linea centrale del faro abbagliante |
Figura 2. Allineamento del faro anteriore: alogeno
