NOTA
Per evitare graffi pulire con cautela i quadranti della strumentazione. Alcuni modelli di motociclette potrebbero presentare dei quadranti in acrilico.
Tachimetro
AVVERTENZA
Viaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)
Vedere Figura 1. Il tachimetro registra la velocità del veicolo in miglia orarie (mph, modelli per il mercato USA) o in chilometri orari (km/h).
La retroilluminazione della strumentazione si accende con un leggero ritardo. La retroilluminazione può modificarsi brevemente quando cambia il livello di luce ambiente (come quando si attraversa una galleria).
Contagiri
AVVISO
Vedere la sezione CONSIGLI PER L’USO. Non portare il motore oltre il regime massimo di sicurezza, come indicato sotto USO (zona rossa sul contagiri). Ridurre il regime del motore passando ad una marcia superiore o riducendo il gas. La mancata riduzione del regime del motore può danneggiare il veicolo. (00159a)
Vedere Figura 1. Il contagiri misura la velocità del motore in numero di giri al minuto (giri/min x 100).
Indicatore del livello del combustibile
Vedere Figura 1. L’indicatore del livello del combustibile ne indica la quantità approssimativa presente nel serbatoio.
Voltmetro
Vedere Figura 1. Il voltmetro misura la tensione dell'impianto elettrico. Con il motore oltre 1.500 giri/min e la batteria completamente carica, il voltmetro indica 13,0-14,5 V.

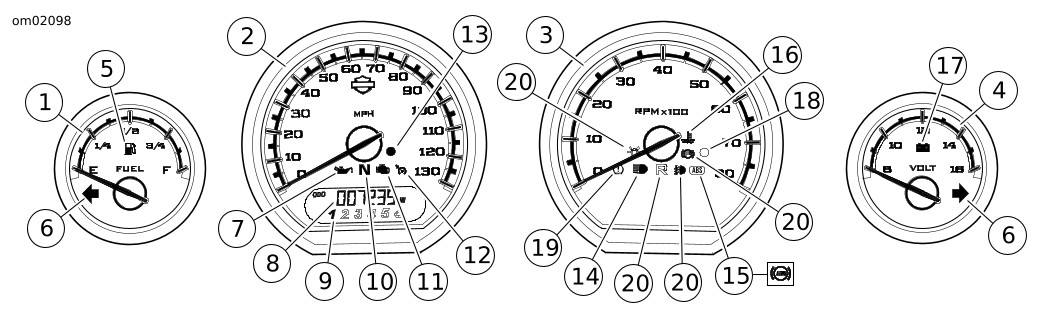

1Indicatore del livello del combustibile
2Tachimetro
3Contagiri
4Voltmetro
5Riserva del combustibile
6Indicatore di direzione
7Pressione dell’olio
8Finestra del contachilometri
9Indicatore delle marce
10Neutrale
11Controllo del motore
12Cruise Control
13Spia del sistema di sicurezza
14Luce abbagliante
15ABS (con icona ABS km/h)
16Temperatura del liquido di raffreddamento del motore
17Scarica della batteria
18Sensore di luce
19Spia bassa pressione degli pneumatici/guasto TPMS
20Non usato
Figura 1. Strumentazione e spie
