AVVERTENZANon far fuoriuscire il combustibile. Rimuovere lentamente il tappo del serbatoio. Non riempire oltre la base dell’inserto del bocchettone di rifornimento in modo da lasciare spazio sufficiente per far espandere il combustibile. Dopo il rifornimento, fissare il tappo del serbatoio. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00028a)
AVVERTENZAFare attenzione durante il rifornimento. L’aria compressa nel serbatoio del combustibile può spingere la benzina fuori dal tubo di rifornimento. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00029a)
Rimozione del tappo del serbatoio del combustibile
| 1. | Vedere Figura 1. Inserire la chiave di accensione nell’apposito foro (2). NOTA La rotazione della chiave causa l'apertura del tappo. | |
| 2. | Girare la chiave in senso orario. | |
| 3. | Rimuovere il tappo del rifornimento. | |
AVVISO Non versare il combustibile sulla motocicletta durante il rifornimento. Asciugare immediatamente il combustibile fuoriuscito sulla motocicletta. Il combustibile può danneggiare l’estetica delle superfici. (00147b) | ||
| 4. | Riempire il serbatoio. Usare solo l'olio consigliato. Vedere Prima di guidare il veicolo → Informazioni sull'impianto di alimentazione. Non riempire eccessivamente il serbatoio del combustibile. Inserire l’ugello della pompa nel bocchettone di rifornimento. Non rifornire il serbatoio del combustibile oltre il fondo dell’inserto del bocchettone di rifornimento. Vedere Figura 2. Un motore caldo, il sole o temperature elevate possono causare l’espansione del combustibile. Il combustibile può traboccare fuori del serbatoio e danneggiare la finitura. Vedere La sicurezza prima di tutto → Regole per un uso sicuro. |
Installazione del tappo del serbatoio del combustibile
AVVERTENZANon usare tappi commerciali per il serbatoio del combustibile. I tappi commerciali potrebbero non chiudere bene e provocare perdite di combustibile, con pericolo di lesioni gravi o mortali. I tappi del serbatoio del combustibile omologati sono reperibili presso i concessionari Harley-Davidson. (00034a)
NOTA
La freccia presente sul tappo indica la linguetta di posizionamento sul tappo. La linguetta di posizionamento si allinea con una fessura nell’apertura per il carburante nel serbatoio.
- Prima di procedere alla reinstallazione, assicurarsi che la chiave sia completamente inserita nel tappo.
- Installare il tappo del serbatoio del combustibile con la freccia di allineamento (1) verso la parte anteriore del veicolo.
- Spingere verso il basso intorno al tappo per comprimere la molla del tappo. Quando il tappo si blocca in posizione potrebbero udirsi due “clic” distinti.
- Girare la chiave in senso antiorario per bloccare il tappo, e poi togliere la chiave.
| 1 | Freccia di allineamento |
| 2 | Foro chiave |

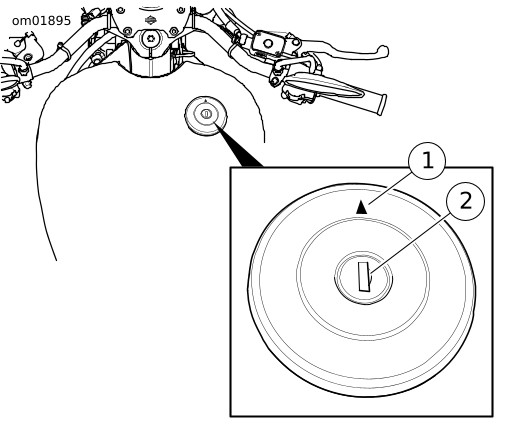

Figura 1. Tappo del serbatoio del combustibile
Figura 2. Livello del combustibile al di sotto del bocchettone di rifornimento
