レインソック
「 図1 」を参照。 フィルターエレメントは露出しているので、雨天や路面が濡れている状況では水分がエンジンに入る可能性があります。 駐車時には、水分によりエンジン内部の腐食や損傷が発生することがあります。 走行中には、水分によりエンジンのミスファイアが発生することがあります。
濡れた路面や雨天での走行時には、エアクリーナーアッセンブリーにレインソックを取り付け、水分の浸入を防止してください。
取り外し
- 「 図1 」を参照。 2本のスクリュー(1)を取り外します。 トリムインサート(2)を取り外します。
- スクリュー(3)を取り外します。
- エアクリーナーカバー(4)およびエアフィルターエレメント(5)を取り外す。
フィルターエレメントの清掃
警告フィルターエレメントの清掃に、ガソリンや溶剤を使用しないでください。 可燃性の高い洗浄溶剤を使用すると、インテークシステムに引火し、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00101a)
警告圧縮空気により、ごみが顔に当たったり、飛散した破片によって目に重傷を負うおそれがあります。 圧縮空気を使用して作業する場合は、セーフティグラスを着用してください。 手で空気漏れがないかどうか確認したり、空気流量を点検したりしないでください。 (00061a)
注記
汚れを取り除くためにフィルターエレメントを固い場所に打ち付けないでください。
- 低刺激性洗剤を入れた温水でペーパー/ワイヤーメッシュエアフィルターエレメントとブリーザーチューブを洗浄します。
- 自然乾燥させるか、低圧の圧縮空気を内側から当ててフィルターエレメントを乾かします。
- フィルターエレメントを強い光にかざして、きれいになったかどうかを点検します。
- フィルターエレメントが損傷しているか、清掃してもきれいにならない場合は、フィルターエレメントを交換します。
注記
ハーレーダビッドソン製ペーパー/ワイヤーメッシュエアフィルターエレメントには、エアクリーナーオイルを使用しないでください。
注記
エアフィルターを通して光が均一に見えれば、フィルターエレメントはきれいになっています。
取り付け
| 1. | 「 図1 」を参照。 スクリュー(3)に LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青)を塗布します。 | |
| 2. | エアフィルターエレメント(5)およびカバー(4)をスクリュー(3)で取り付けます。 | |
| 3. | 締め付ける。 トルク: 5.6–6.8 N·m (50–60 in-lbs) フィルターエレメントスクリュー | |
| 4. | トリムインサート(2)をスクリュー(1)で取り付けます。 締め付ける。 トルク: 3.1–3.6 N·m (27–32 in-lbs) トリムインサートスクリュー |
| 1 | スクリュー(2) |
| 2 | 取り付け |
| 3 | スクリュー(2) |
| 4 | カバー |
| 5 | エアフィルターエレメント |

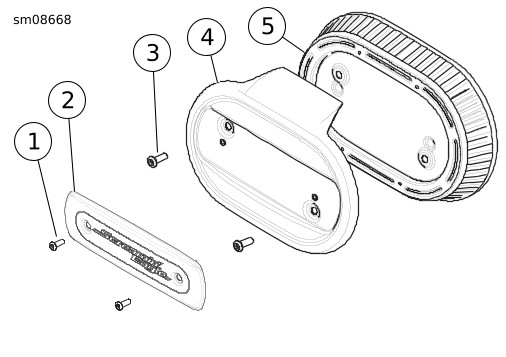

図1。 エアフィルターエレメント
