ご注意
車両のオドメーターの数値を改ざんしないでください。 これは違法行為です。 改ざんを試みると、オドメーター装置が破損するおそれがあります。 (00160a)
注記
トリガースイッチは左ハンドコントロールの前部に位置しています。
「
操作 → 左ハンドコントロールスイッチ → 左ハンドスイッチモジュール(標準)
」を参照。
オドメーター
「 図1 」を参照。 オドメーターは、車両の累計走行距離を表示します。 トリガースイッチを押すと、オドメーターの各種機能が切り替わります。 モーターサイクルのエンジンを停止した状態でオドメーターを表示するには、トリガースイッチを押します。
単位の変更: ENGLISH UNITS (ヤード・ポンド法)またはMETRIC (メートル法) にラジオの設定を変更します。 ラジオおよびオドメーターの全機能で、選択した単位が表示されます。 BOOM! BOXのオーナーズマニュアルを参照してください。
トリップオドメーター
2つのトリップオドメーター(AおよびB)のディスプレイには、最後にリセットされた時点以降の累計走行距離が表示されます。 走行距離を確認するには、目的のトリップオドメーター(AまたはB)が表示されるまで、トリガースイッチを繰り返し押します。
リセット: 希望するトリップオドメーター(AまたはB)が表示された状態で、選択したトリップオドメーターがゼロにリセットされるまでトリガースイッチを長押しします。
フューエルレンジ
フューエルレンジディスプレイでは、フューエルタンクの燃料残量に応じたおおよその走行可能距離が表示されます。 残量表示は車両の走行中にのみ更新されます。
フューエルレンジディスプレイ: イグニッションスイッチをACCESSORY、またはIGNITION位置に入れ、フューエルレンジが表示されるまでトリガースイッチを押します。 表示の左側にある「R」の文字が、フューエルレンジであることを示します。 タンクの残存フューエルを基に計算された走行可能距離(キロメートルまたはマイル単位)が表示されます。
燃料切れ: 燃料切れ警告ランプが点灯している場合、オドメーターウィンドウにフューエルレンジが自動的に表示されます。 フューエルレンジが10 kmまたは10 miにまで減少した場合、オドメーターウィンドウに、車両の燃料が残り少ないことを示す「LO RNG」のメッセージが表示されます。 できるだけ早く給油してください。 仕様 → 仕様 → 容量 を参照。
燃料切れの自動ポップアップをオフにする: フューエルレンジが表示された状態で、フューエルレンジが2回点滅するまでトリガースイッチを長押しします。 この機能を再度有効化するには、フューエルレンジが1回点滅するまでトリガースイッチを長押しします。
リセット: 燃料切れ警告ランプとフューエルレンジをリセットするには、十分な量の燃料をタンクに入れた上で、イグニッションを(IGNITION-OFF-IGNITION)と切り替える必要があります。
7.6 L (2 USgal)以上の燃料を追加すると、フューエルレンジが更新されます。 フューエルレンジは、給油後48 km (30 mi) を走行する間に徐々に更新されます。
バッテリーの再接続と初期化:バッテリーの接続を外した後に再度接続した場合、フューエルレンジ機能を初期化するには、フューエルタンクの約半分まで燃料を入れる必要があります。
タイヤ空気圧
「 図1 」を参照。 TPMSはフロントとリアの両方のホイールのタイヤ空気圧を監視してオドメーターウィンドウに表示します。
センサーは各タイヤ内側のバルブステムに装着されています。 車両が走行中か、または駐車中かによって、センサーから様々な時間的間隔で車両に信号が送信されます。
タイヤ空気圧の表示: トリガースイッチを押してフロント(FR)のタイヤ空気圧を表示します。 トリガースイッチをもう一度押して、リアタイヤ(RR)の空気圧を表示します。 トリガースイッチをもう一度押して、リアタイヤ(LR)の空気圧を表示します。
タイヤの空気圧不足: タイヤの空気圧不足が検知されると、オドメーターウィンドウに問題のタイヤと空気圧データが表示されます。 車両を安全に停止させて、タイヤプレッシャーゲージを使用して問題のある各タイヤの空気圧を確認してください。 「 運転前 → タイヤ空気圧のチェックとタイヤ点検 → ハーレーダビッドソン社認定のタイヤ 」に記載されている仕様またはフレームダウンチューブのラベルの記載に従って、タイヤに空気を注入します。
注記
- タイヤの空気を追加または排出するときにTPMSシステムを圧力ゲージとして使用しないでください。 センサーデータは、（車両が走行中か、駐車中か、タイヤ空気圧に著しい変化があったか、それによって）TPMSに送信される時間的間隔が異なります。 タイヤ圧データは、タイヤにエアを追加またタイヤからエアを除去しても直ちに更新されない場合があります。 空気圧の不足または過多が発生する可能性があります。
- 「 運転前 → タイヤ空気圧のチェックとタイヤ点検 → ハーレーダビッドソン社認定のタイヤ 」にタイヤが冷えているときの(車両が3時間以上駐車されている状態)規定空気圧を示します。 タイヤの空気圧はタイヤの温度が上がると増加します。
空気圧データ表示がない場合: システムが現在のタイヤの空気圧データを得られない場合、問題のタイヤについてはオドメーターウィンドウにダッシュ記号(「FR --」など)が表示されます。 これは、TPMSセンサーから新しい信号が届かないなどの異常によって発生します。 タイヤ空気圧不足/TPMS不具合ランプをチェックします。 「 操作 → インスツルメント: 」を参照。
タイヤ空気圧データは、ラジオのディスプレイにも表示されます。 詳細については「 操作 → Boom! Box Vehicle Status (車両ステータス) 」およびBOOM! BOXのオーナーズマニュアルを参照してください。
チップインジケーター
警告転倒した場合には、全てのコントロールが正常に作動するか点検してください。 コントロールの動きが制限されると、ブレーキ性能、クラッチ、またはシフト操作に悪影響を及ぼして、車両のコントロールが失われる原因となり、死亡事故や重大なケガにつながるおそれがあります。 (00350a)
「図2」を参照してください。 車両が転倒すると、オドメーターのディスプレイに「tiP」と表示されます。 チップの状態がリセットされるまでエンジンを始動させることはできません。 リセットについては「 操作 → 転倒後の起動について 」を参照してください。
キーフォブがない場合のメッセージ
車両はセキュリティシステムを装備しており、キーフォブを携帯せずに運転すると、オドメーターウィンドウに「NO FOB」が一時的に表示されます。
キーフォブがない場合は、手動でPINを入力してセキュリティシステムを作動解除しない限り、車両を始動できません。 「 図1 」を参照。

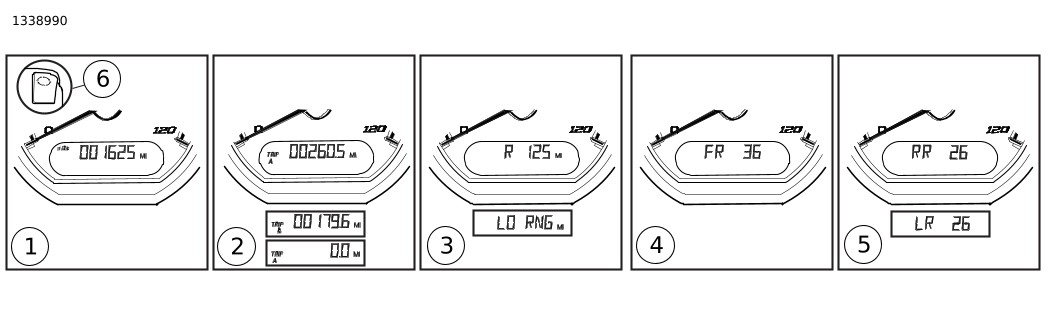

| 1 | オドメーター |
| 2 | トリップオドメーター(A、B、リセット) |
| 3 | フューエルレンジと燃料切れ警告 |
| 4 | タイヤ空気圧、フロント |
| 5 | タイヤ空気圧、右リア（左リア） |
| 6 | トリガースイッチ(左ハンドコントロール) |
図1。 オドメーターの機能

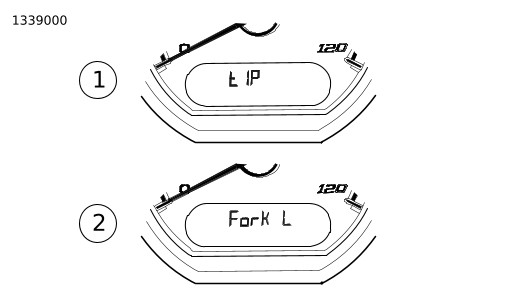

| 1 | チップインジケーター |
| 2 | フォークロックのメッセージ |
図2。 ヒントとフォークロックメッセージ
