Pastillas del freno
Harley-Davidson ha equipado su motocicleta nueva con el material óptimo disponible de fricción de la pastilla del freno. Se lo ha seleccionado para proporcionar el mejor funcionamiento en condiciones secas, mojadas y a temperatura de funcionamiento elevada. Sobrepasa todos los requisitos reglamentarios vigentes actualmente. Sin embargo, en algunas condiciones de frenado es posible que escuche algún ruido. Esto es normal con este material de fricción.
ADVERTENCIA
Siempre reemplace las pastillas del freno en juegos completos para una operación correcta y segura. El funcionamiento inadecuado de los frenos puede ser la causa de la muerte o de lesiones graves. (00111a)
  1. Inspeccione el disco del freno cuando este gira. El disco debe girar nivelado en la mordaza del freno.
  2. Vea Figura 1. Mida el espesor del material de fricción de la pastilla del freno.
    3. NOTA
    Las pastillas no necesariamente se desgastan uniformemente. Las ranuras de las pastillas de freno delanteras ya no son visibles cuando las almohadillas están cerca del final de la vida útil.
  3. Consulte Tabla 1. Si el material de fricción de la pastilla del freno está en el espesor mínimo o menos, reemplace las pastillas. Reemplace siempre las pastillas del freno en pares. Consulta con un concesionario de Harley-Davidson.
Tabla 1. Especificaciones del freno
ESPESOR MÍNIMO
mm
pulg.
Pastillas del freno
0.5
0.020
Discos del freno delantero
4.5
0.177
Disco del freno trasero
4.5
0.177

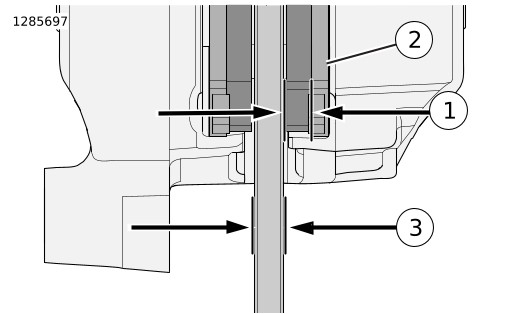

1Grosor de la pastilla del freno
2Contraplaca
3Grosor del disco del freno
Figura 1. Grosor del freno
Disco de freno
  1. Consulte Tabla 1. Comprueba el grosor del disco de freno y compáralo con el valor indicado en la tabla.
  2. Reemplaza si es necesario. Consulta con un concesionario de Harley-Davidson.
