Familiarícese con la ubicación de todos los controles y los componentes de servicio de su motocicleta.
NOTA
Las ilustraciones son solamente como referencia general. Los controles y componentes de servicio que se muestran están en ubicaciones generales y son representaciones que no muestran un modelo específico de motocicleta.
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.
Vea Figura 1 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder cuando está sentado.
Vea Figura 2 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder desde la derecha.
Vea Figura 3 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder desde la izquierda.

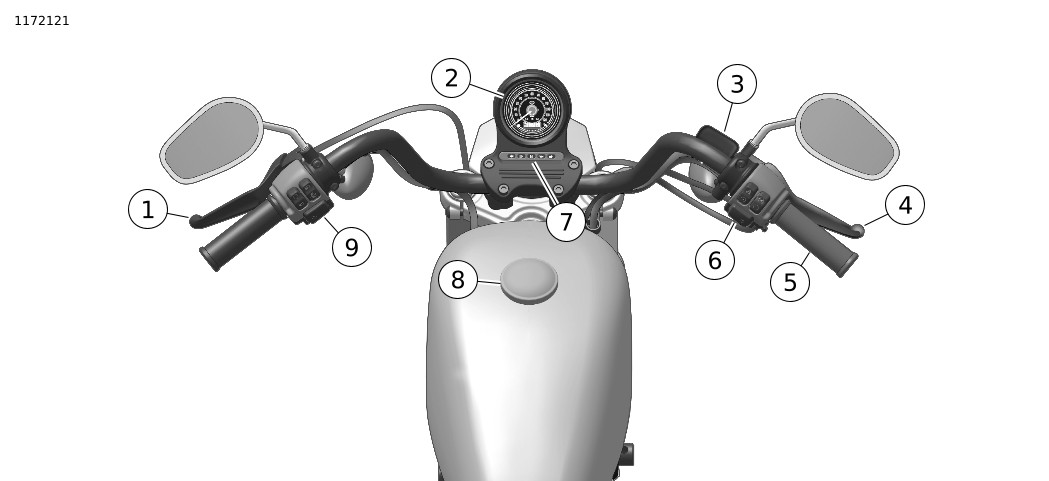

| 1 | Palanca manual del embrague |
| 2 | Velocímetro/odómetro |
| 3 | Depósito del líquido de frenos delantero |
| 4 | Palanca del freno delantero |
| 5 | Empuñadura giratoria del acelerador |
| 6 | Módulo del control manual del lado derecho |
| 7 | Luces indicadoras |
| 8 | Tapa de combustible |
| 9 | Módulo del control manual izquierdo |
Figura 1. Componentes de servicio y controles (típico)

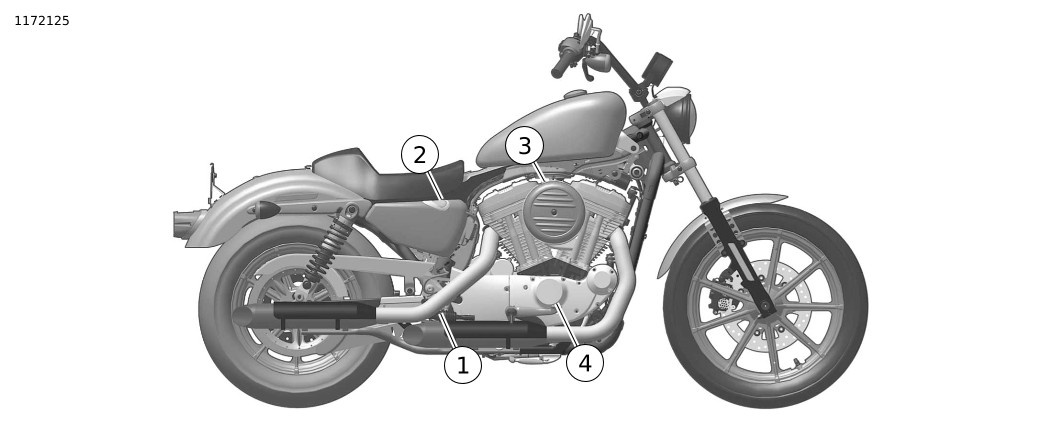

| 1 | Depósito de líquido del freno trasero |
| 2 | Tapa de llenado de aceite/varilla medidora |
| 3 | Depurador de aire |
| 4 | Pedal del freno trasero |
Figura 2. Componentes de servicio y controles (típico)

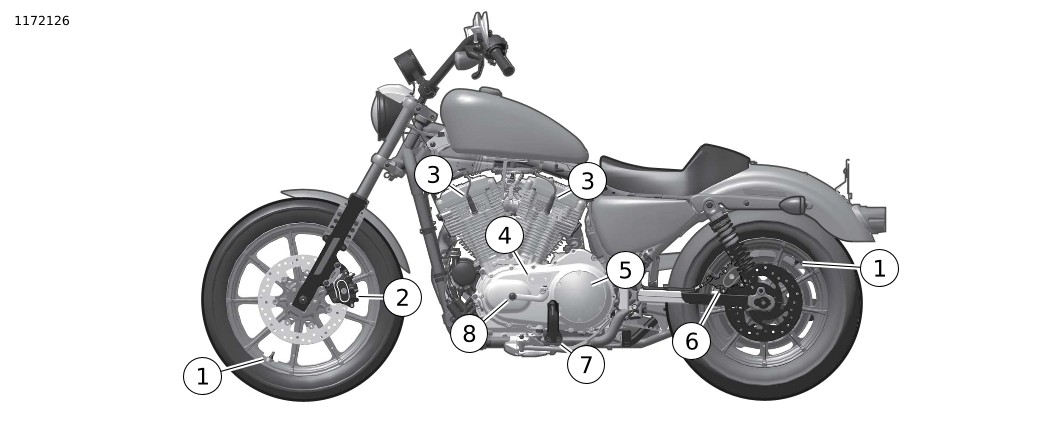

| 1 | Válvula de presión de aire |
| 2 | Mordaza del freno delantero |
| 3 | Bujía |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Cubierta del embrague |
| 6 | Mordaza del freno trasero |
| 7 | Soporte de estacionamiento |
| 8 | Palanca de cambios |
Figura 3. Componentes de servicio y controles (típico)
