Modelos 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)
| 1. | Realice el ajuste horizontal: a. Vea Figura 1. Afloje el tornillo de ajuste horizontal (3). b. Gire el faro delantero hacia la derecha o hacia la izquierda lo necesario para dirigir el haz de luz directamente hacia adelante. c. Apriete el tornillo de ajuste horizontal a: Par de ajuste: 40,7–47,5 N·m (30–35 ft-lbs) Ajuste horizontal de faro delantero: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS) | |
| 2. | Realice el ajuste vertical: a. Afloje la tuerca de seguridad (1) del perno de ajuste vertical. b. Incline el faro delantero hacia arriba o hacia abajo para dirigirlo hacia la línea horizontal en la pared. c. Apriete la tuerca de seguridad del faro delantero. Par de ajuste: 40,7–47,5 N·m (30–35 ft-lbs) Ajuste vertical de faro delantero: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS) |
| 1 | Tuerca de seguridad |
| 2 | Perno de ajuste vertical |
| 3 | Tornillo de ajuste horizontal |
Figura 1. Ajuste del faro delantero: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)
Modelos SuperLow (XL883L), Iron 883 (XL883N), SuperLow 1200T (XL1200T)
| 1. | Vea Figura 2. Quite el tapón de presión (1) en la parte superior de la pieza de soporte del faro delantero (2). | |
| 2. | Afloje la tuerca de la abrazadera del faro delantero (3). | |
| 3. | Incline el faro delantero hacia arriba o hacia abajo para dirigirlo hacia la línea horizontal. Simultáneamente, gírelo hacia la derecha o hacia la izquierda para apuntar el haz de luz directamente hacia adelante. | |
| 4. | Después de que la luz esté ubicada correctamente, apriete la tuerca de la abrazadera del faro delantero. Par de ajuste: 13,6–27,1 N·m (120–240 in-lbs) Tuerca de la abrazadera del faro delantero: SuperLow (XL883L), Iron 883 (XL883N), SuperLow 1200T (XL1200T) | |
| 5. | Instale el tapón de presión. |
| 1 | Tapón de presión |
| 2 | Pieza de soporte del faro delantero |
| 3 | Tuerca de la abrazadera |
Figura 2. Ajuste del faro delantero: SuperLow (XL883L), Iron 883 (XL883N), SuperLow 1200T (XL1200T)
Iron 1200 (XL1200NS)

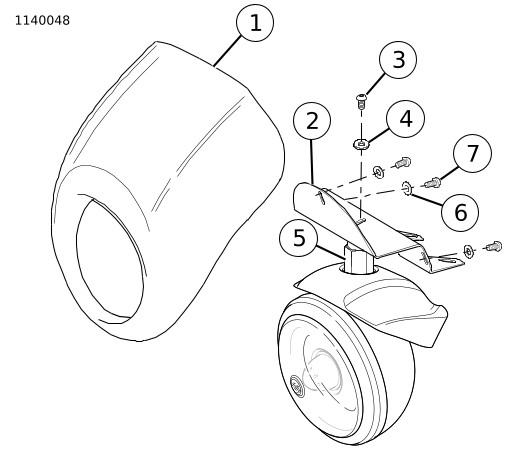

| 1. | Vea la Figura 3. Retire los tornillos (7) y las arandelas (6) del visor. | |
| 2. | Quite el visor del faro delantero (1) de la pieza de soporte del visor del faro delantero (2). | |
| 3. | Quite el tornillo (3) y la arandela (4). | |
| 4. | Afloje la tuerca de la abrazadera del faro delantero (5). | |
| 5. | Incline el faro delantero hacia arriba o hacia abajo para dirigirlo hacia la línea horizontal. Simultáneamente, gírelo hacia la derecha o hacia la izquierda para apuntar el haz de luz directamente hacia adelante. | |
| 6. | Después de que la luz esté ubicada correctamente, apriete la tuerca de la abrazadera del faro delantero. Par de ajuste: 13,6–27,1 N·m (120–240 in-lbs) Tuerca de la abrazadera del faro delantero: Iron 1200 (XL1200NS) | |
| 7. | Instale la arandela (4) y el tornillo (3). Ajuste. Par de ajuste: 4,5 N·m (40 in-lbs) Tornillo del faro delantero | |
| 8. | Instale el visor del faro delantero. a. Alinee el visor en la pieza de soporte. b. Instale las arandelas (6) y los tornillos (7). Ajuste. Par de ajuste: 4,5 N·m (40 in-lbs) Tornillos del visor |
| 1 | Visor del faro delantero |
| 2 | Pieza de soporte del visor del faro delantero |
| 3 | Tornillo |
| 4 | Arandela |
| 5 | Tuerca de la abrazadera del faro delantero |
| 6 | Arandela del visor (3) |
| 7 | Tornillo del visor (3) |
Figura 3. Ajuste del faro delantero: Iron 1200 (XL1200NS)
