No sobrepase la capacidad de peso de la alforja. Coloque el mismo peso en cada alforja. Demasiado peso en las alforjas puede provocar la pérdida del control y causar la muerte o lesiones graves. (00383a)
NOTA
La capacidad de carga máxima de las alforjas es de 6,8 kg (15 lb) en cada alforja.
Altavoces de la alforja
Las alforjas y los altavoces están diseñados para impedir la entrada de agua y para permitir que el agua drene durante el lavado o durante la conducción en todas las condiciones climáticas. Para quitar toda el agua estancada de los altavoces, abra las alforjas y cuidadosamente sacuda el agua de los altavoces.
Bloqueo
Llave: Vea Figura 1. Inserte la llave. Gire la llave un cuarto de giro hacia la parte delantera del vehículo. Regrese la llave al centro para extraerla.
Llave: Vea Figura 1. Inserte la llave. Gire la llave un cuarto de vuelta hacia la parte trasera del vehículo. Regrese la llave al centro para extraerla.
Vea Figura 2. Gire las palancas de los tornillos de montaje hacia la izquierda para extraer los tornillos de montaje de la pieza de soporte del soporte.
Apoye la alforja y desconecte el conector de audio.

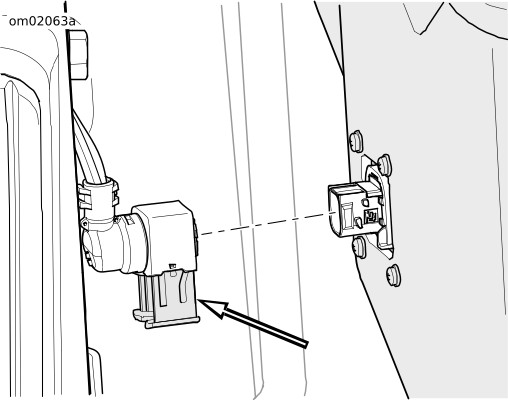

Alforja derecha: Vea Figura 3. Levante la barra de bloqueo. Separe el conector.
Alforja izquierda: Vea Figura 4. Levante la barra de bloqueo. Separe el conector.
Levante la alforja del riel de la alforja.
NOTA
No arrastre ni raspe las alforjas en el suelo. Coloque las alforjas sobre una superficie nivelada para evitar que vuelquen. El cuidado incorrecto puede dañar las alforjas.
Instalación
Vea Figura 1. Cuidadosamente coloque la alforja en su posición en el riel. Alinee los espárragos de montaje con la pieza de soporte del soporte.
Sostenga la alforja. Conecte el conector del audio.
Alforja derecha: Vea Figura 3. Instale el conector. Encaje la barra de bloqueo.
Alforja izquierda: Vea Figura 4. Instale el conector. Encaje la barra de bloqueo.
NOTA
La palanca del tornillo de montaje trasero interferirá con la cubierta de la alforja a menos que se coloque con la palanca apuntando hacia abajo.
Vea Figura 2. Instale los tornillos de montaje a través de la arandela aislante y dentro de la pieza de soporte. Ajuste de forma que la palanca apunte hacia abajo entre las posiciones de las 3 y las 9 horas del reloj, como se muestra.
Instale los tornillos de montaje a través de la arandela aislante y dentro de la pieza de soporte del soporte. Girando la palanca hacia la derecha, ajuste los tornillos de montaje de forma que las palancas apunten hacia abajo entre las posiciones de las 3 y las 9 horas del reloj, como se muestra.
