专用工具
| 说明 | 零件编号 | 数量 |
|---|---|---|
| OIL FILTER WRENCH（机油滤清器扳手） | HD-42311 | 1 |
| OIL FILTER WRENCH（机油滤清器扳手） | HD-44067A | 1 |
警告更换油液时确保润滑油或其他液体未滴在轮胎、车轮或刹车上。 否则会对牵引力造成不良影响，导致摩托车失控、死亡或重伤。 (00047d)
通告
请勿不加选择地转换润滑剂牌号，因为有些润滑剂在混合时会发生化学反应。 使用劣质润滑油可损坏发动机。 (00184a)
- 对于新发动机，在骑行了第一个2,000 km (1000 mi)时，更换发动机油。 最初保养之后，在温暖或温和天气下正常使用时，应按照维护计划中规定的定期保养周期更换机油。 参阅维护计划。
- 在寒冷天气或恶劣运行条件下应更频繁更换发动机油。 参见 维护和润滑 → 低温润滑。
- 骑行摩托车，直至发动机处于正常的工作温度。 关闭发动机。
- 拆下加油口塞/量油计。
- 参见图1。 拆下排油塞（2）和O形环。 完全排出机油。
注意
如有损坏，应更换排油塞O形环。
注意
拆卸机油滤清器时使用P&A Oil Catcher（集油盘）（零件编号62700199）或类似工具保持机油不滴到曲轴箱上。 排出的机油残留有可能在日后误显示为曲轴箱漏油。
| 1. | 使用机油滤清器扳手和手动工具拆下机油滤清器。 请勿使用气动工具。 专用工具: OIL FILTER WRENCH（机油滤清器扳手） (HD-42311) 专用工具: OIL FILTER WRENCH（机油滤清器扳手） (HD-44067A) | |
| 2. | 清洁机油滤清器底架凸缘。 | |
| 3. | 清除曲轴箱和变速箱上的任何残留机油。 | |
| 4. | 参见图2。 安装新机油滤清器。 a. 使用一薄层洁净的发动机油润滑密封垫。 b. 安装新机油滤清器。 c. 在密封垫首先接触到滤清器安装面后，用手将机油滤清器拧紧半圈到四分之三圈。 不得使用机油滤清器扳手进行安装。 | |
| 5. | 安装发动机油排油塞和O形环。 扭矩: 19–28.5 N·m (14–21 ft-lbs) 发动机油排油塞 注意 在下一次更换机油前，请选用适合预计最低温度的机油等级。 关于推荐的机油，参阅维护和润滑 → 发动机润滑 → 推荐的发动机油。 | |
| 6. | 添加初始容量的发动机油。 参阅表1。 |
表1。 初始机油加注量
项目 | 数量 |
|---|---|
发动机油初始加注量 | 3.8 L (4.0 qt) |
- 检查确认机油位正确。 参见 维护和润滑 → 检查发动机油位。
- 执行发动机油位冷检查。
- 启动发动机，仔细检查排放塞和机油滤清器周围是否会漏油。
- 执行发动机油位热检查。
| 1 | 变速箱排油塞（左侧） |
| 2 | 发动机油排油塞和O形环 |
| 3 | 六角塞（不得取出） |
图1。 油底壳

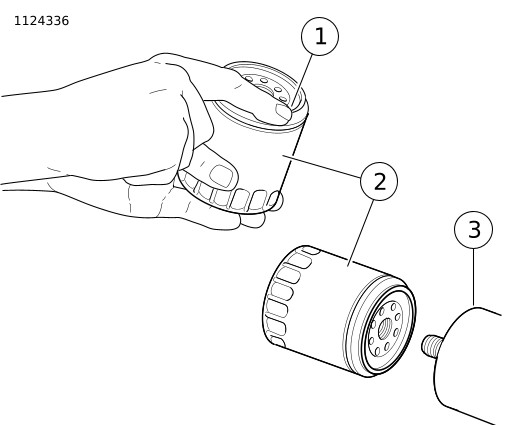

| 1 | 仅一薄层机油 |
| 2 | 机油滤清器 |
| 3 | 安装板 |
图2。 涂抹薄薄的油层
