转向信号指示灯
参见图1。 转向指示器（1、5）在转向信号灯打开时闪烁。 当4向危险闪光灯开启时，两个转向指示灯会同时闪烁。
前灯远光灯
参见图1。 打开远光或闪灯超车开关时，前灯远光指示灯（2）亮起。
空挡灯
参见图1。 变速箱处于空挡时，空挡指示灯（3）亮起。
油压灯
通告
如果油压指示灯一直亮起，务必首先检查供油系统。 若供油系统正常但指示灯亮着，请马上关闭发动机，找到问题并进行必要的维修后再骑行。 否则可能会导致损坏发动机。 (00157a)
参见图1。 油压指示灯（4）亮起时，表示没有足够的机油在发动机内循环。
启动发动机之前开启点火装置时，此灯亮起。 发动机运行时，如果发动机的转速高于怠速速度，此灯应熄灭。
会导致机油指示灯亮起的情形包括：
- 机油油位低。 立即停止发动机。 添加机油。
- 机油稀释。 尽快更换机油。
- 机油不合适工作温度。 尽快更换机油。
- 要了解充电详情，请参见故障排除。
检查发动机指示灯
当点火装置打开时，检查发动机指示灯会亮起并保持亮起，直至发动机启动。
如果发动机指示灯在发动机启动之后未熄灭，或者在任何其他时间亮起，请咨询哈雷戴维森经销商。
低燃油指示灯
参见图2或图3。 低燃油指示灯（2）在燃油下降至低于燃油箱保留油位时亮灯。 参阅规格 → 规格 → 容量：XL883车型或规格 → 规格 → 容量： XL1200车型。 当油箱内有充足的燃油、点火开关已关闭并再次开启、并且车辆开始向前行进时，低燃油指示灯才会熄灭。 如果低燃油指示灯以不变的速率闪烁，请与哈雷戴维森经销商联系。
电池放电指示灯
ABS指示灯
警告如果ABS指示灯在车速高于5 km/h (3 mph)时持续闪烁或者ABS指示灯一直亮，表明该ABS没有工作。 标准的刹车系统在工作，但可能会发生车辆锁死。 要维修ABS，请联系哈雷戴维森经销商。 车轮锁住将会打滑并导致车辆失控，可能造成死亡或重伤。 (00361b)
闪烁：参见图2或图3。 在配备ABS的摩托车上，ABS指示灯在摩托车启动时开始闪烁。 该指示灯闪烁表示该系统处于自诊断模式。 指示灯继续闪烁，直至车速超过5 km/h (3 mph)。 在该指示灯熄灭以前，ABS系统不工作。 参阅操作 → 刹车系统。
稳定亮起：该指示灯一直亮表示ABS出现故障。 停用ABS，摩托车刹车将作为未安装ABS系统的刹车使用。 请联系哈雷戴维森经销商进行维修。
| 1 | 左转向 |
| 2 | 远光 |
| 3 | 空档 |
| 4 | 油压 |
| 5 | 右转向 |
图1。 指示灯条
| 1 | 检查发动机 |
| 2 | 低燃油 |
| 3 | 电池 |
| 4 | 防盗系统 |
| 5 | ABS（同时显示公里/小时ABS图标灯） |

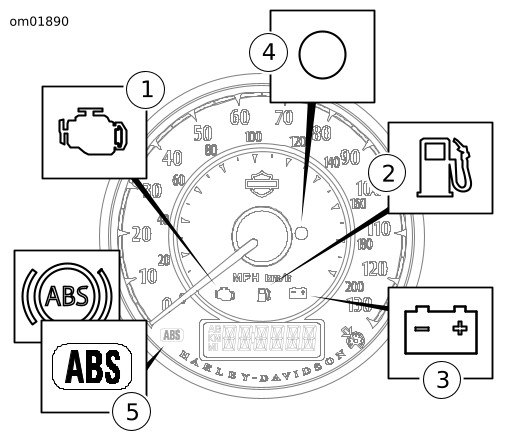

图2。 仪表灯：除XL1200CX外的所有
| 1 | 检查发动机 |
| 2 | 低燃油 |
| 3 | 电池 |
| 4 | 防盗系统 |
| 5 | ABS（同时显示公里/小时ABS图标灯） |
图3。 仪表灯：XL1200CX
