XL1200C、XL1200CX、XL1200X、XL1200XS车型
| 1. | 水平调节设定： a. 参见图1。 旋松水平调节螺丝（3）。 b. 向右或向左转动前灯，使光束照向正前方。 c. 拧紧水平调节螺丝至： 扭矩: 40.7–47.5 N·m (30–35 ft-lbs) 前灯水平调节： XL1200C、XL1200CX、XL1200X、XL1200XS | |
| 2. | 垂直调节设定： a. 松开垂直调整螺栓的锁紧螺母（1）。 b. 向上或向下倾斜前灯，使其对准墙壁上的水平线。 c. 拧紧前灯锁紧螺母。 扭矩: 40.7–47.5 N·m (30–35 ft-lbs) 前灯垂直调节： XL1200C、XL1200CX、XL1200X、XL1200XS |
| 1 | 锁紧螺母 |
| 2 | 垂直调节螺栓 |
| 3 | 水平调节螺丝 |
图1。 前灯调整： XL1200C、XL1200CX、XL1200X、XL1200XS
XL883L、XL883N、XL1200T车型
| 1. | 参见图2。 从前灯支架（2）上拆下卡塞（1）。 | |
| 2. | 松开前灯紧固螺母（3）。 | |
| 3. | 向上或向下倾斜前灯，使其对准水平线。 同时，左右转动前灯让光束对准正前方。 | |
| 4. | 正确定位前灯之后，拧紧前灯夹具螺母。 扭矩: 13.6–27.1 N·m (120–240 in-lbs) 前灯夹具螺母： XL883L、XL883N、XL1200T | |
| 5. | 安装卡塞。 |
| 1 | 卡塞 |
| 2 | 前灯支架 |
| 3 | 夹紧螺母 |
图2。 前灯调整：XL883L、XL883N、XL1200T
XL1200NS

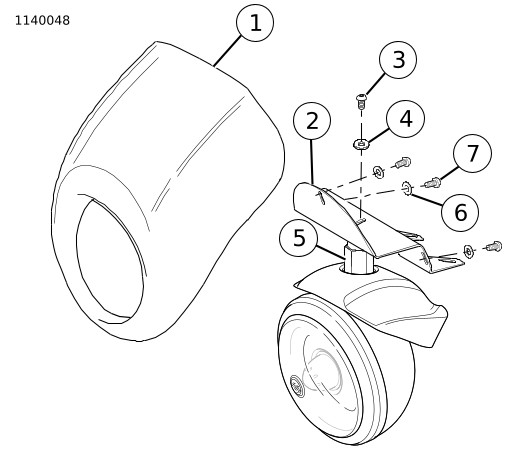

| 1. | 参见图3。 拆下遮光板螺丝（7）和垫圈（6）。 | |
| 2. | 从前灯遮光板支架（2）拆下前灯遮光板（1）。 | |
| 3. | 拆下螺丝（3）和垫圈（4）。 | |
| 4. | 松开前灯紧固螺母（5）。 | |
| 5. | 向上或向下倾斜前灯，使其对准水平线。 同时，左右转动前灯让光束对准正前方。 | |
| 6. | 正确定位前灯之后，拧紧前灯夹具螺母。 扭矩: 13.6–27.1 N·m (120–240 in-lbs) 前灯夹具螺母： XL1200NS | |
| 7. | 安装垫圈（4）和螺丝（3）。 拧紧。 扭矩: 4.5 N·m (40 in-lbs) 前灯螺丝 | |
| 8. | 安装前灯遮光板。 a. 对齐支架上的遮光板。 b. 安装垫圈（6）和螺丝（7）。 拧紧。 扭矩: 4.5 N·m (40 in-lbs) 遮光板螺丝 |
| 1 | 前灯遮光板 |
| 2 | 前灯遮光板支架 |
| 3 | 螺丝 |
| 4 | 垫圈 |
| 5 | 前灯夹具螺母 |
| 6 | 遮光板垫圈 (3) |
| 7 | 遮光板螺丝 (3) |
图3。 前灯调整： XL1200NS
