拆下电池
警告
先断开电池负极（-）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00049a)
  1. 拆下座椅。
  2. 拆卸左侧盖。
  3. 配备警报器的免钥匙车型：确认有遥控钥匙。 将关闭/运行开关转到运行位置，然后再拆下主保险丝或者断开电池。
  4. 参见 图1 。 将保险丝盒（1）拉到一边。
  5. 拆卸主保险丝。
  6. 断开负极接线端（2）处的电池负极线。
  7. 从正极电池接线端拆下正极接线端护套（3）。 断开电池正极线。
  8. 参见图2。 拆下扣带紧固件（1）。
  9. 从电池顶部的安装架（2）上解开电池扣带。
  10. 拆下电池。

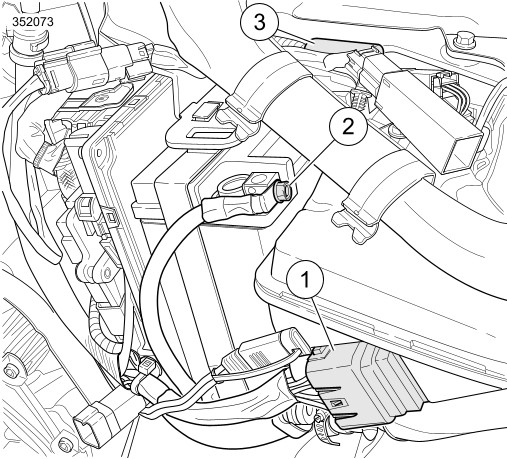

1保险丝盒
2负极接线端
3正极接线端橡胶套
图1。 电池舱

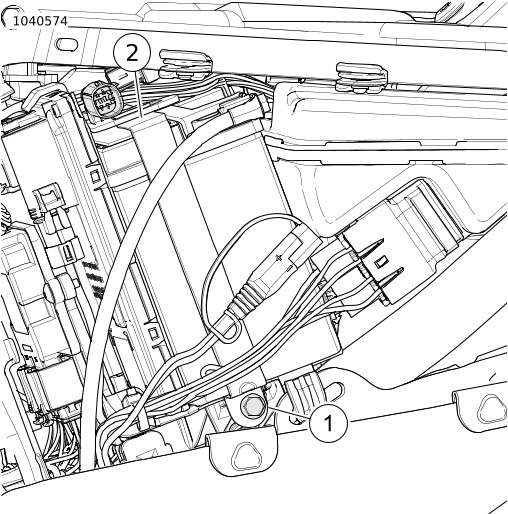

1扣带紧固件
2底架
图2。 电池扣带
安装电池
通告
将电线连接到正确的电池接线端上。 连接不正确可能造成摩托车电气系统损坏。 (00215a)
1. 在电池的正负极接线端涂抹少量的凡士林油或防腐蚀剂。
2. 安装电池。
3. 参见图2。 将电池扣带顶部安装至底架（2）。 安装扣带紧固件（1）。 拧紧。
扭矩: 8.1–10.8 N·m (72–96 in-lbs) 电池扣带紧固件
警告
先连接电池正极（+）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00068a)
4. 参见图3。 将正极接线端螺丝穿过主保险丝线缆（1），然后穿过电池正极线（2）进行安装。 拧紧。
扭矩: 6.8–7.9 N·m (60–70 in-lbs) 电池接线端螺丝
5. 在接线端上安装橡胶套。
注意

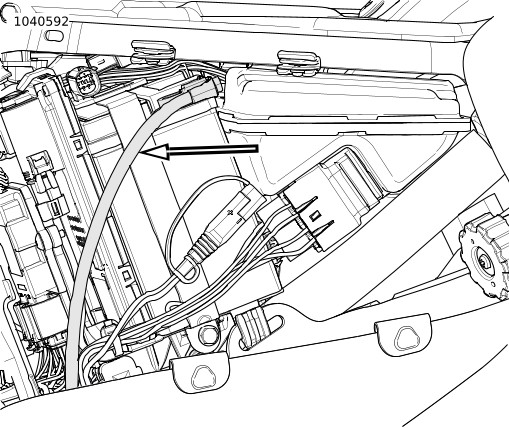

参见图4。 将电池负极线布设在保险丝盒线束下方。
6. 将螺丝穿过电池负极线缆，安装至电池负极接线端。 拧紧。
扭矩: 6.8–7.9 N·m (60–70 in-lbs) 电池接线端螺丝
7. 安装主保险丝。
8. 将保险丝盒安装到机油箱。
9. 安装左侧盖。
警告
安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
10. 安装座椅。

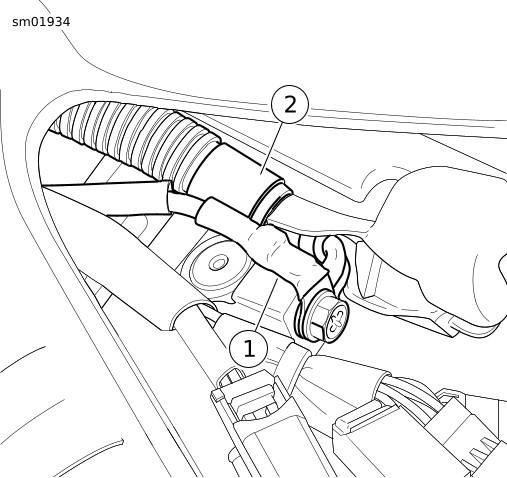

1主保险丝线缆
2正极线
图3。 正极接线端
图4。 保险丝盒线束下方的电池负极线
