设置菜单
警告
骑行前先设定音频及电子装置的音量及其他控制件。 注意力不集中可导致失控，造成死亡或重伤。 (00088b)
参见 图1 。 设置菜单显示用于设置骑行模式、外观、系统、小部件和用户设置的菜单。
注意
为了充分利用各项功能并且减少在道路上分心，骑行前根据个人偏好配置系统。
启用推进后，将停用设置菜单和触摸屏功能。
表1。 设置主菜单
按下
结果
[Settings]
配置仪表模块设置。 请在骑行摩托车之前进行操作。
可用选择： 骑行模式、外观、系统、自定义小部件、用户设置。
骑行模式
表2。 设置菜单： 骑行模式
按下
结果
【骑行模式】
允许启用和停用可用的驾驶模式，并允许设置三种自定义驾驶模式。
预设行驶模式选择： 预设行驶模式选择： 启用/停用，复制+编辑。(1)
自定义行驶模式选择： 启用/停用、电源滑块、电池再生滑块、节气门滑块、牵引力控制设置（高、中、低） (2, 3)
(1) 复制+编辑选择将复制所选驾驶模式到选定的自定义驾驶模式选项，并允许骑手使用预设选择作为起点构建自定义驾驶模式。
(2) 电源滑块可调整自定义驾驶模式下的总电源可用量。 电池再生滑块可调整在自定义驾驶模式下将启用的再生电量。 节气门滑块可调整骑手在自定义驾驶模式下感受到的节气门响应强度。
(3) 牵引力控制级别可调整系统允许的后轮滑动程度。“高”设置允许滑动程度高，这也是牵引力控制干预的最低级别。 “中（MED）”设置允许中等滑动程度，这也是牵引力控制干预的中等级别。 “低”设置允许滑动程度低，这也是牵引力控制干预的最高级别。牵引力控制调整不会影响阻力扭矩滑动控制或 ABS 功能的性能。
外观
表3。 设置菜单： Appearance（外观）
按下
结果
[外观]
配置仪表模块外观。
可用选择： 速度表样式（数字/模拟）、自动亮度（开/关）、亮度滑块。
系统
表4。 设置菜单： 系统
按下
结果
[系统]
配置仪表模块设置。 请在骑行摩托车之前进行操作。
可用选择：
蓝牙
Clock（时钟）
本地化
关于
蓝牙：
（必须在手机上安装H-D应用才能获得全部功能）
  • 蓝牙（开/关）
  • 配对（Android 设备必须安装 H-D 应用程序并且打开才能进行配对。 Apple 装置必须关闭 H-D 应用程序才能进行配对）
  • 我的设备 > 可选选择： 设备配对后： （从列表中选择所需的设备）收藏夹（开/关），连接此设备，忘记此设备。
时钟：
  • 将时钟同步到电话（开/关）
  • 时钟类型（12/24）
  • 小时，分钟，上午/下午
本地化：
  • 语言
    1. 可选语言列表
  • 单位
    1. 速度/距离（英里/公里）
    2. 温度（华氏/摄氏）
关于：
  • 工厂选项
    1. 清除缓存
      2. （“清除缓存”选择将从 仪表模块 (IM) 内存中清除所有配对的蓝牙设备。）
    2. 更新软件
更新软件
1. 检查软件版本。
a. 表4 设置> 系统>关于>软件。 此菜单将在 IM 上显示当前软件版本。
b. 检查最新软件版本。 请参阅网站： www.h-d.com/downloads。
2. 更新软件。
a. 将最新软件版本下载到USB-C设备。 请参阅网站： www.h-d.com/downloads。
b. 解压缩下载的文件以提取gpg文件。 gpg文件必须位于 C型通用串行总线 (USB-C) 驱动器的根目录下，以便仪表模块检测到该文件。 根目录级别应只存在一个gpg文件。
c. 参见 您的摩托车 → 主要控制件与维护部件 → 控制件与维护部件 。 将USB-C存储盘连接到摩托车。
d. 表4 设置>系统>关于>出厂选项。 选择“更新软件”。
e. 允许完成更新。
f. 移除USB-C储存盘。
自定义小部件
有关小部件功能的更多详细信息，请参阅 操作 → 小部件 。
表5。 设置菜单： 自定义小部件
按下
结果
[自定义小部件]
可用选择：
警报
骑行模式
电源
系列
电池
温度
短途旅行
蓝牙
导航
AUDIO（音频）
电话
充电
警报：
  • 位置（左/右）
骑行模式：
  • 已启用（开/关）
  • 位置（左/右）
电源：
  • 已启用（开/关）
  • 位置（左/右）
行驶里程：
  • 已启用（开/关）
  • 位置（左/右）
电池：
  • 已启用（开/关）
  • 位置（左/右）
温度：
  • 已启用（开/关）
  • 位置（左/右）
短途旅行：
  • 已启用（开/关）
  • 位置（左/右）
  • 选项（短途旅行B/钥匙打开）
  • 短途旅行重置（短途旅行A、短途旅行B、钥匙打开）
蓝牙：
  • 已启用（开/关）
  • 位置（左/右）
导航：
  • 已启用（开/关）
  • 位置（左/右）
  • 时间信息（到达/持续时间）
  • 到目的地的距离（开/关）
音频：
  • 已启用（开/关）
  • 位置（左/右）
  • 音频信息（开/关）（播放指示器/专辑）
电话：
  • 已启用（开/关）
  • 位置（左/右）
充电：
  • 已启用（开/关）
用户设置
表6。 设置菜单： 用户设置
按下
结果
[USER SETTINGS]
可用选择： 小显示屏信息、电池栏选项、更改 个人识别号码 (PIN) 、 PIN 显示。
选项用途：
小显示屏信息(1)
  • 空白（开/关）
  • 短途旅行 A（开/关）
  • 短途旅行 B（开/关）
  • 钥匙打开（开/关）
(1)
电池栏选项
  • 显示电池电量百分比（开/关）
  • 显示里程（开/关）
  • 里程（短/长）
变更PIN
PIN显示 （显示/暂时/隐藏）
(1) 小显示屏指里程表显示屏。
充电状态/行驶里程
注意
实际行驶里程因骑行习惯、环境天气和设备条件而异。
参见 图1 。 充电状态和行驶里程栏显示可充电储能系统（RESS）的充电状态和预计剩余行驶里程。
速度表
警告
应根据道路情况和其他条件选择适当的行驶速度，禁止超过规定的速度限制。 车速过高可引起车辆失控，可能造成死亡或重伤。 (00008a)
参见 图1 。 IM 显示每小时英里数（MPH）（美国车型默认）和每小时公里数（km/h）（国际车型默认）。 IM 可以通过设置菜单配置为显示每小时英里数或每小时公里数。
仪表背光随环境光线差异而变化，环境光的变化（如穿过隧道）可能会改变背光程度。
时钟
参见 图1 。 时钟以12/24小时格式显示当前时间。 设置菜单用于设置时间并选择12或24小时格式。
里程表
OFF/RUN（关闭/运行）开关处于任何位置时，按下短途旅行开关均可显示里程表读数。
参见 图1 。 里程表显示屏还提供以下可选择显示内容：
短按短途旅行开关可循环显示各内容。
短途旅行里程表A、B和K
参见 图1 。 如需查看里程或重设短途里程表，OFF/RUN（关闭/运行）开关必须位于RUN（运行）位置。 按下短途旅行开关然后松开，多次重复，直到显示期望的短途旅行里程表。 里程表显示屏左侧的A、B或K标识短途旅行里程表。
注意
每次将OFF/RUN（关闭/运行）开关置于RUN（运行）位置时，如果车辆关闭已超过五分钟，则短途旅行K（钥匙打开）会重置。
要重置或归零短途旅行里程表，将需要的（A或B）里程表显示出来。 然后按下短途旅行开关并保持约一秒钟。 短途旅行里程表重置为零。
推进互锁
参见 图1 。 车辆配有推进互锁装置（23）。 推进互锁是启用推进之前必须满足的条件。 当不符合启用推进的条件时， IM 上将显示推进互锁消息。
推进互锁消息包括：通话、服务、拔下以骑行、按下运行、等待 - 未就绪、解锁前叉、抬起侧停车架、松开旋转手柄和按下启动。
小部件
参见 图1 。 小部件可以在 IM 的左侧和右侧（2和26）显示。 每个可选择小部件都在 IM 上显示唯一的附加信息。
参见 操作 → 小部件 。

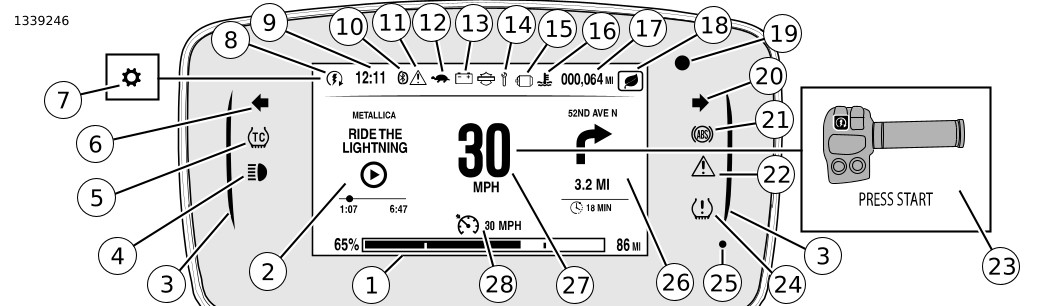

1充电状态/可行驶里程条
2左侧小部件
3侧栏
4前灯远光
5牵引力控制
6左转向信号
7设置
8推进已启用
9时钟
10蓝牙功能
11电动车辆警报
12推进受限
1312V电池放电
14未使用
15故障指示灯 (MIL)
16冷却液温度
17里程表
18骑行模式
19光线传感器（不是指示灯）
20右转向信号
21防锁死刹车系统 (ABS)
22电动车辆故障
23推进互锁
24未使用
25防盗/故障
26右侧小部件
27速度表
28巡航控制
图1。 仪表模块显示和选择
