HINWEIS
Befolgen Sie dieses Verfahren, um das elektrische System sicher zu deaktivieren.
Deaktivieren Sie das elektrische System, wenn Sie Wartungsarbeiten an Ihrem Motorrad durchführen oder die Batterie trennen/ersetzen müssen.
HINWEIS
- Informationen zum Entfernen/Ersetzen der Hauptsicherung suchen Sie Ihren autorisierten Harley-Davidson EV-Händler auf.
- Um die Batterie zu trennen, führen Sie dieses Verfahren aus.
Elektrisches System ausschalten
| 1. | Sicherstellen, dass der Schlüsselanhänger vorhanden ist. | |
| 2. | Obere Abdeckung entfernen. Siehe Wartungsverfahren → Obere Abdeckung >. | |
| 3. | Den Motorbetriebsschalter in BETRIEB-Stellung (RUN) schalten. | |
| 4. | Siehe Abbildung 1. TCU-Steckverbinder (5-Draht) abziehen. | |
| 5. | Trennen Sie die Sirene von der Innenseite der Batterieabdeckung, falls vorhanden. | |
| 6. | Motorbetriebsschalter auf Position OFF (Aus) schalten. | |
| 7. | Siehe Abbildung 2. Die hintere Abdeckung entfernen. HINWEIS
Der Motorbetriebsschalter des Fahrzeuges sollte mindestens fünf Minuten lang auf der Position OFF (Aus) stehen, bevor der
Onboard-Ladegerät (OBC)
-Steckverbinder abgeklemmt wird.
| |
| 8. | Siehe Abbildung 3 . Trennen Sie den Stromsteckverbinder des On-Board-Akku-Ladegerät (OBC). |
Falls erforderlich, die Batterie abklemmen. Siehe Wartungsverfahren → Batterie austauschen >.
Führen Sie die Wartung nach Bedarf durch.
Elektrisches System wieder einschalten
HINWEIS
Stellen Sie sicher, dass der Motorbetriebsschalter wieder in die Stellung OFF (AUS) zurückgesetzt wurde und der Schlüsselanhänger vorhanden ist.
| 1. | TCU anschließen. | |
| 2. | Die Sirene anschließen (falls vorhanden). | |
| 3. | OBC-Steckverbinder anschließen. | |
| 4. | Die hintere Abdeckung einbauen. | |
| 5. | Den oberen Deckel einbauen. |

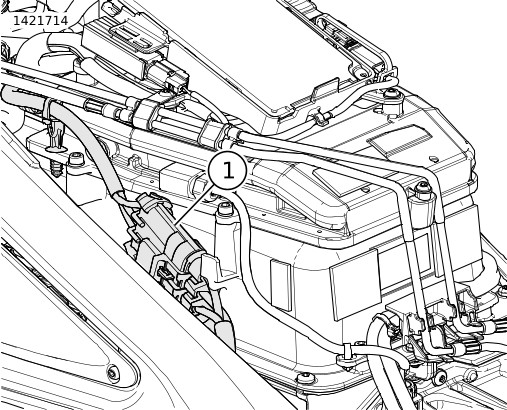

| 1 | TCU-Steckverbinder (5-adrig) |
Abbildung 1. TCU-Steckverbinder
| 1 | Schraube (2) |
| 2 | Hinterer Deckel |
Abbildung 2. Hinterer Deckel
| 1 | Onboard-Ladegerät-Stromsteckverbinder |
Abbildung 3. Onboard-Ladegerät-Steckverbinder
