모터사이클의 모든 조작부 및 정비 구성품 위치를 숙지하십시오.
주의사항
이미지는 일반적인 참조용입니다. 표시된 조작부 및 정비 구성품은 모터사이클의 일반적인 위치와 표시로 특정 모델을 나타내지 않습니다.
Harley-Davidson은 사전 통지 없이 언제든지 사양, 장비 또는 설계를 변경할 수 있는 권한을 보유하며 이에 대한 어떠한 책임도 지지 않습니다.
착석 시 접근이 가능한 운전자 조작부와 정비 구성품은 그림 1에서 확인하십시오.
오른쪽에서 접근이 가능한 운전자 조작부와 정비 구성품은 그림 2에서 확인하십시오.
왼쪽에서 접근이 가능한 운전자 조작부와 정비 구성품은 그림 3에서 확인하십시오.

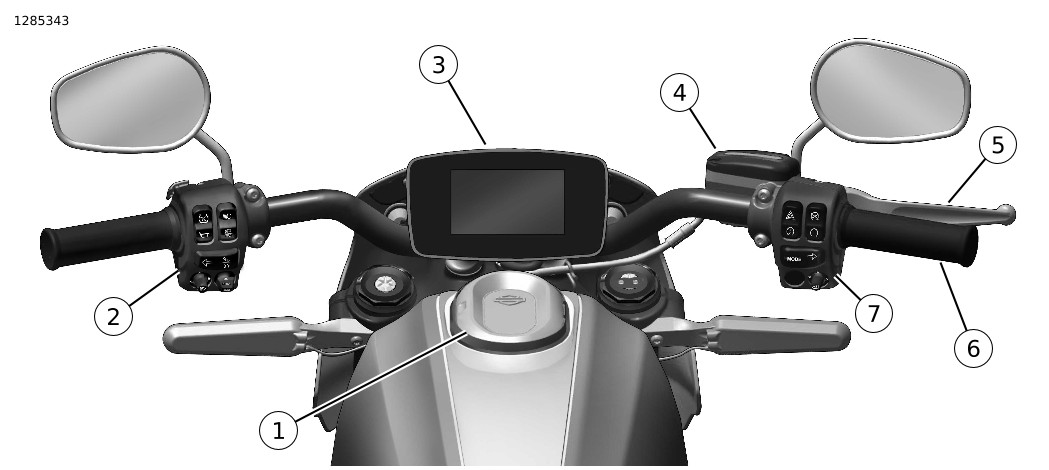

| 1 | 모터사이클 주입구/충전 포트 |
| 2 | 왼쪽 수동 조작부 모듈 |
| 3 | 계기판 모듈 |
| 4 | 프론트 브레이크액 리저버 |
| 5 | 프론트 브레이크 레버 |
| 6 | 스로틀 트위스트 손잡이 |
| 7 | 오른손 조작부 모듈 |
그림 1. 조작부 및 정비 구성품

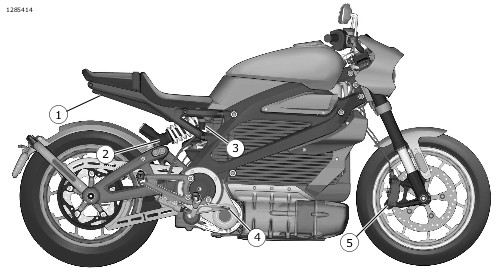

| 1 | 전기 자동차 공급 장비(EVSE) 캐디 |
| 2 | 리어 서스펜션 |
| 3 | 리어 브레이크액 리저버 |
| 4 | 리어 브레이크 페달 |
| 5 | 프론트 브레이크 캘리퍼 |
그림 2. 조작부 및 정비 구성품

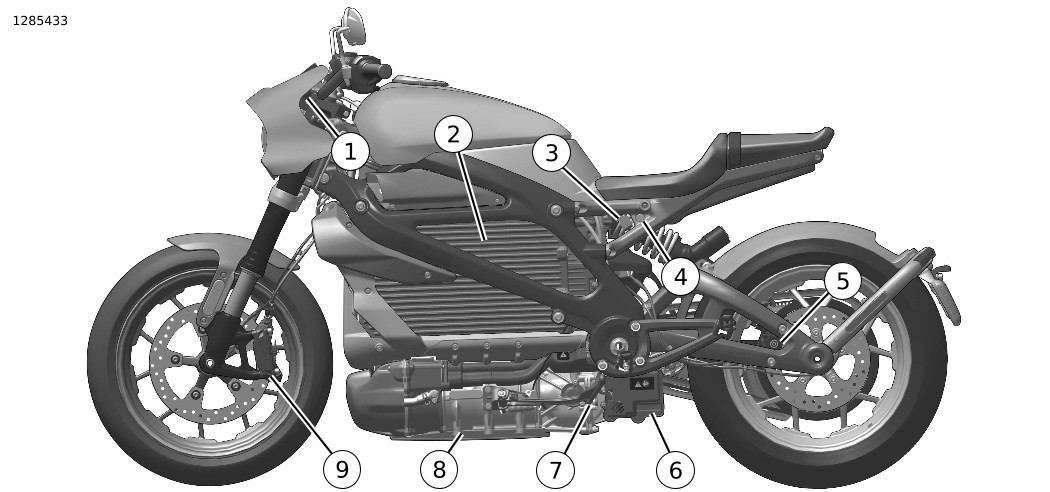

| 1 | USB 포트 |
| 2 | 충전식 에너지 저장 시스템(RESS) |
| 3 | 시트 래치 |
| 4 | 시트 잠금 장치 |
| 5 | 리어 브레이크 캘리퍼 |
| 6 | 배터리 박스 |
| 7 | 지피스탠드 |
| 8 | 전기 자동차 파워트레인(EVPT) |
| 9 | 프론트 브레이크 캘리퍼 |
그림 3. 조작부 및 정비 구성품
