عام
ملاحظة
لا تستخدم إلا Genuine Harley-Davidson Extended Life Antifreeze and Coolant (سائل التبريد ومانع التجمد ذو فترة الخدمة الطويلة الأصلي من HARLEY-DAVIDSON). قد يؤدي استخدام سوائل التبريد / المخاليط الأخرى إلى تلف الدراجات النارية. (00179c)
إن سائل التبريد GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT مخفف مسبقًا ويجهز الدراجة لاستخدام القوة الكاملة. توفر حماية درجة الحرارة لـ -36,7 °C (-34,0 °F) . لا تضِف الماء.
ملاحظة
يجب استخدام الماء غير المؤين مع مانع التجمد في نظام التبريد. يمكن أن يؤدي الماء العسر إلى تراكم الكلس في ممرات الماء ما يقلل من كفاءة نظام التبريد، ويؤدي ذلك إلى ارتفاع درجة الحرارة وتلف الدراجات النارية. (00195b)
تحذير
تجنب فك غطاء الضغط أو إزالته عندما يكون نظام التبريد ساخنًا. نظام التبريد يكون مضغوطًا وقد يتسرب المبرد الساخن والبخار من غطاء الضغط، الأمر الذي قد يؤدي إلى حدوث حروق خطيرة. اترك الدراجة النارية تبرد قبل خدمة نظام التبريد. (00091c)
في حال عدم توفر سائل التبريد GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT، يمكن استخدام مزيج من الماء غير المتأين وسائل الإيثيلين المضاد للتجمد المستند إلى الجليكول. وفي أول فرصة، غيّر السائل مرة أخرى إلى سائل التبريد GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT.
فحص مستوى سائل التبريد
  1. ضع المركبة على أرضية مستوية مع إسنادها على الحامل الجانبي.
  2. دع الدراجة النارية تبرد.
  3. أزل الغطاء العلوي. راجع إجراءات الخدمة → الغطاء العلوي .
  4. راجع الشكل 1. تأكد من أن مستوى سائل التبريد عند خط «COLD FILL» (2) أو أعلى منه بقليل.
    5. ملاحظة
    إذا كان خزان سائل التبريد فارغًا أثناء كون الدراجة النارية باردة، فتحقق من وجود تسربات. أصلح ما يلزم إصلاحه. املأ النظام بسائل التبريد وتخلص من أي هواء محبوس.
  5. إذا كان المستوى أقل من خط «COLD FILL» في الخزان، فأزل غطاء خزان سائل التبريد (1).
  6. أضف سائل التبريد GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT حتى يصل السائل إلى خط «COLD FILL» أو أعلى منه بقليل.
  7. أعد تثبيت غطاء خزان سائل التبريد.

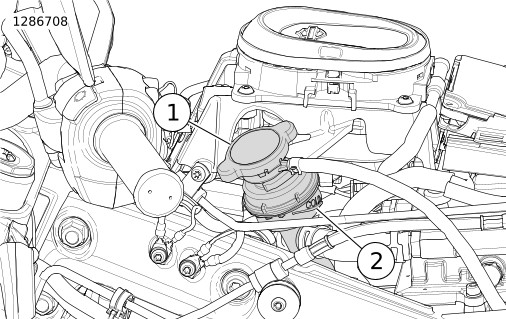

1غطاء خزان سائل التبريد
2مستوى تعبئة سائل التبريد
الشكل 1. خزان سائل التبريد
