ملاحظة
عند الحاجة إلى الاستبدال، استخدم وحدة الضوء أو اللمبة المختومة، المتوفرة لدى موزع Harley-Davidson. قد تسبب وحدة الضوء أو اللمبة المختومة ذات المستوى غير الصحيح لوحدة الواط ، في حدوث مشاكل في نظام الشحن. (00209a)
ملاحظة
لا يحتوي المصباح الأمامي LED على أية لمبات بديلة. استبدل المجموعة بالكامل عند تعطلها.
الإزالة
  1. راجع الشكل 1. قم بفك البرغي (3) الموجود أسفل حلقة حلية الكروم (4).
  2. أدر الحلقة في عكس عقارب الساعة درجات قليلة. اجذب الحلقة للأمام في خط مستقين لسحبها.
  3. قم بفك البراغي (2) المثبتة لحلقة الاحتجاز (5).
  4. انزع حلقة الاحتجاز ومصباح LED (رقم 6).
  5. افصل موصل المصباح الأمامي LED (رقم 1).
التركيب
1. راجع الشكل 1. قم بتركيب موصل المصباح الأمامي LED (رقم 1).
2. قم بإحكام المصباح الأمامي LED (رقم 6) باستخدام حلقة الاحتجاز (5) والبراغي (2). اربط بقوة عزم 2,5–3,6 N·m (22–32 in-lbs).
3. قم بتثبيت حلقة حلية الكروم (4):
a. تحقق من وجود مانع التسرب المطاط ونابضات الاحتجاز في أماكنها الصحيحة على حلقة الحلية. ضع منظف زجاج على مانع التسرب لتسهيل تركيبه.
b. مع تدوير حلقة الحلية درجات قليلة في عكس اتجاه عقارب الساعة، ادفع حلقة الحلية مباشرةً على المصباح.
c. أدر الحلقة باتجاه عقارب الساعة حتى يتم محاذاة ثقب برغي حلقة الحلية مع الثقب اللولبي في حلقة التثبيت. قم بتركيب البرغي (3). اربط بقوة عزم 1–2 N·m (9–18 in-lbs).
1الموصل
2البرغي (3)
3البرغي
4حلقة الحلية
5حلقة الاحتجاز
6مصباح LED الأمامي

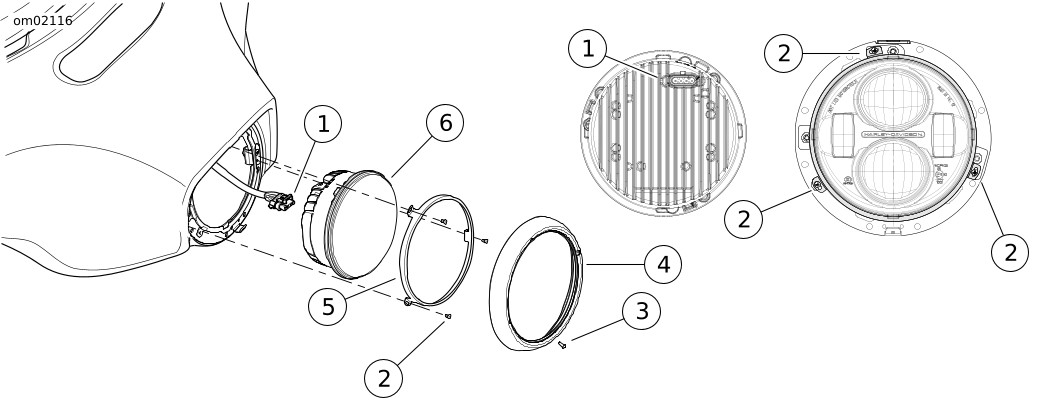

الشكل 1. مصباح LED الأمامي
