تحذيرتوفر ميزة التشغيل التلقائي للمصباح الأمامي رؤية أفضل لسائقي الدراجات النارية الأخرى. احرص على أن يكون المصباح الأمامي في وضع التشغيل دائمًا. رؤية سائق الدراجة غير الواضحة لسائقي الدراجات النارية الأخرى قد تتسبب في حدوث الوفاة أو التعرض لإصابات خطيرة. (00030b)
التحضير
- افحص ضغط الإطارات. اضبط حسبما يلزم.
- اضبط مستوى الصدمات الخلفية لسائق الدراجة والحمولة المستهدفة.
- املأ خزان الوقود أو أضف مقدارًا مكافئًا من الثقل الموازن.
- أوقف الدراجة النارية في خط عمودي (1) للحائط.
- ضع الدراجة النارية بحيث يبعد المحور الأمامي 7,6 m (25 ft) من الحائط (3).
- ارسم خطًا رأسيًا (2) على الحائط.
مصباح LED الأمامي
ملاحظة
- اختر حائطًا في منطقة بها أقل مستوى من الضوء.
- اللمبة العلوية هي الضوء قصير المدى في مصباح LED الأمامي.
- راجع الشكل 1. عند تحميل الدراجة النارية، وجه العجلة الأمامية مباشرة تجاه الحائط. قس المسافة (4) من الأرض إلى منتصف لمبة الضوء قصير المدى.
- ارسم خطًا أفقيًا (5) عبر الخط الرأسي عند خط منتصف الضوء قصير المدى.
- تتم محاذاة المصباح الأمامي عند تحديد النقطة الساخنة لشعاع الضوء عند العلامة الموضحة مع ضبط المصباح الأمامي على الضوء قصير المدى.

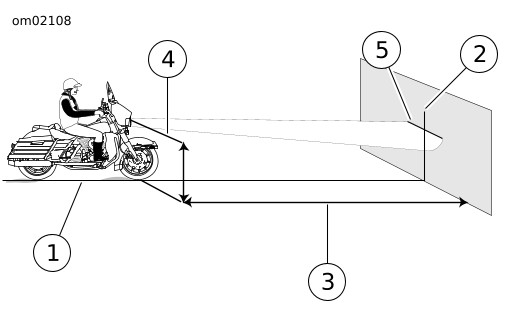

| 1 | الخط متعامد |
| 2 | خط رأسي |
| 3 | 7.6 م (25 قدمًا) |
| 4 | خط منتصف لمبة الضوء بعيد المدى |
| 5 | خط أفقي عند خط منتصف الضوء قصير المدى |
الشكل 1. محاذاة المصباح الأمامي: لمبة LED
مصباح الهالوجين الأمامي
- راجع الشكل 2. عند تحميل الدراجة النارية، وجه العجلة الأمامية مباشرة تجاه الحائط. قِس المسافة (4) من الأرض إلى منتصف لمبة الضوء بعيد المدى.
- ارسم خطًا أفقيًا (5) عبر الخط الرأسي عند خط منتصف الضوء قصير المدى 53,3 mm (2.1 in)أدنى من خط منتصف الضوءقصير المدى.
- تتم محاذاة المصباح الأمامي عند تحديد النقطة الساخنة لشعاع الضوء عند منتصف العلامة الموضحة مع ضبط المصباح الأمامي على الضوء بعيد المدى.

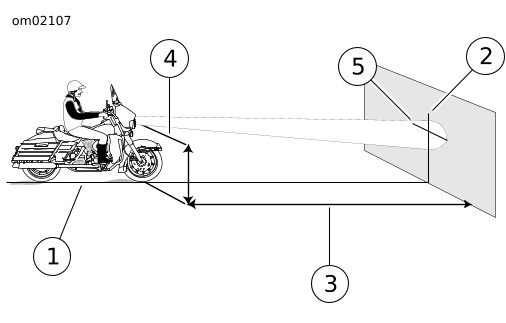

| 1 | الخط متعامد |
| 2 | خط رأسي |
| 3 | 7.6 م (25 قدمًا) |
| 4 | خط منتصف لمبة الضوء بعيد المدى |
| 5 | خط أفقي 53.3 مم (2.1 بوصة) أدنى من خط الضوء بعيد المدى |
الشكل 2. محاذاة المصباح الأمامي: الهالوجين
