การตรวจสอบการจัดวางไฟหน้า
- ตรวจสอบความดันยาง โปรดดูที่ ส่วน ข้อมูลจำเพาะ → ข้อมูลจำเพาะ
- ปรับโช้คหลังสำหรับผู้ขับขี่และการบรรจุที่ต้องการ โปรดดู ส่วน ก่อนขับ
- เติมถังน้ำมันเชื้อเพลิงหรือเติมปริมาณบัลลาสต์ที่เท่ากัน
- โปรดดู รูปภาพ 1 จอดมอเตอร์ไซค์ในเส้น (1) ตั้งฉากกับผนัง
- วางตำแหน่งมอเตอร์ไซค์กับเพลาหน้า 7.6 m (25 ft) จากผนัง
- วาดเส้นแนวตั้ง (2) บนผนัง
- ชี้ล้อหน้าตรงไปที่ผนัง
- วัดระยะทาง (4) จากพื้นถึงศูนย์กลางของหลอดไฟไฟสูง
- เปิดใช้งานไฟสูง ตรวจสอบการจัดวางไฟหน้า
- ปรับหากจำเป็น
หมายเหตุ
เลือกผนังที่มีแสงน้อยที่สุด
| 1 | แนวตั้งฉาก |
| 2 | แนวตั้งตรง |
| 3 | 7.6 m (25 ft) |
| 4 | เส้นกลางสำหรับหลอดไฟสูง |
| 5 | เส้นแนวนอน 53.3 mm (2.1 in) ต่ำกว่าเส้นกลางของหลอดไฟ |
รูปภาพ 1 การตรวจสอบการจัดวางโคมไฟหน้า
การปรับไฟหน้า
จัดการปรับในแนวนอน
| 1. | XG500, XG750: ถอดหน้าปัด a. โปรดดู รูปภาพ 2 ถอดสกรูหน้าปัด (1) และวงแหวน (2) b. ดึงหน้าปัดออกจากแบร็คเก็ตหน้าปัดช่วงบน (4) c. ดึงหน้าปัดออกจากแบร็คเก็ตหน้าปัดช่วงล่าง (5) | |
| 2. | XG750A: ถอดหน้าปัดออก a. โปรดดู รูปภาพ 3 ดึงหน้าปัด (2) ออกจากแบร็คเก็ตหน้าปัด (1) | |
| 3. | โปรดดู รูปภาพ 4 ขันน็อตล็อคสำหรับปรับแนวนอนให้หลวม (1) | |
| 4. | จัดไฟต่ำให้ตรงไปข้างหน้า | |
| 5. | ขันน็อตล็อคสำหรับปรับแนวนอนให้แน่น แรงบิด: 27.5–32.5 N·m (20–24 ft-lbs) น็อตล็อคแนวนอนของไฟหน้า หมายเหตุ ทำการปรับเปลี่ยนทั้งหมดก่อนติดตั้งหน้าจอความเร็ว | |
| 6. | โปรดดู รูปภาพ 3 จัดวางเสาของหน้าปัด (3) ด้วยวงแหวน | |
| 7. | XG500, XG750: ติดตั้งหน้าปัด a. ติดตั้งหน้าปัดบนแบร็คเก็ตหน้าปัดช่วงล่าง (5) b. จัดวางหน้าปัดไปยังแบร็คเก็ตหน้าปัดช่วงบน (4) c. ติดตั้งวงแหวน (2) และสกรู (1) แรงบิด: 2.3–3.3 N·m (20–29 in-lbs) สกรูหน้าปัด | |
| 8. | XG750A: ติดตั้งหน้าปัด a. โปรดดู รูปภาพ 3 จัดวางเสาของหน้าปัดไปยังวงแหวนและดัน |
จัดการปรับแนวตั้ง
| 1. | โปรดดู รูปภาพ 4 ขันน็อตล็อคให้หลวง (1) สำหรับน็อตที่ปรับในแนวตั้ง (2) | |
| 2. | วางไฟหน้าที่เส้นแนวนอนบนผนัง | |
| 3. | ขันน็อตล็อคที่ปรับในแนวตั้งให้แน่น แรงบิด: 20.6–25.5 N·m (15–19 ft-lbs) น็อตล็อกสำหรับปรับแนวดิ่งของไฟหน้า |

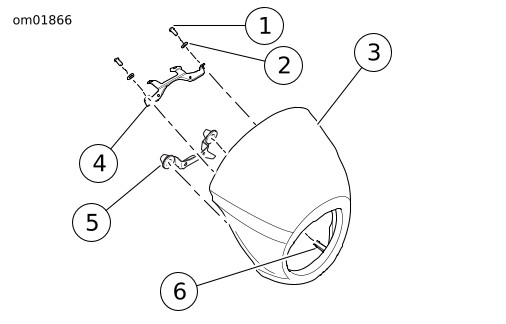

| 1 | สกรู (2) |
| 2 | แหวน (2) |
| 3 | หน้าจอความเร็ว |
| 4 | แท่นรองหน้าจอความเร็วด้านบน |
| 5 | แท่นรองหน้าจอความเร็วด้านล่าง |
| 6 | เดือย (2) |
รูปภาพ 2 หน้าจอความเร็วสำหรับไฟหน้า: XG500, XG750

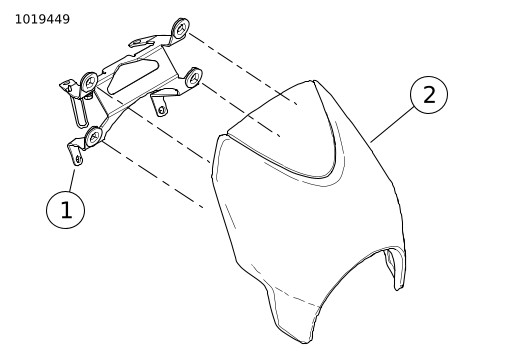

| 1 | แท่นรองหนุนแฟริ่ง |
| 2 | หน้าจอความเร็ว |
รูปภาพ 3 หน้าจอความเร็วสำหรับไฟหน้า: XG750A

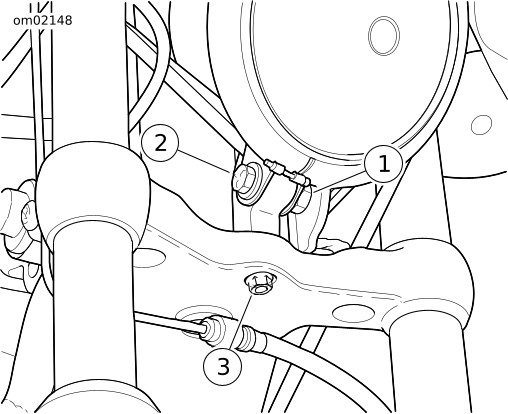

| 1 | น็อตล็อกสำหรับปรับแนวดิ่ง |
| 2 | ฐานสำหรับปรับแนวดิ่ง |
| 3 | น็อตล็อกสำหรับปรับแนวนอน |
รูปภาพ 4 การปรับไฟหน้า
การเปลี่ยนไฟหน้าหรือไฟหรี่
คำเตือนคุณสมบัติของโคมไฟหน้าแบบเปิดอัตโนมัติจะช่วยเพิ่มความสามารถในการมองเห็นให้แก่ผู้ขับขี่ โปรดแน่ใจว่าได้เปิดโคมไฟหน้าไว้ตลอดเวลา ความสามารถในการมองเห็นที่ไม่ดีของผู้ขับขี่อาจทำให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00030b)
ถอดออก
| 1. | เอาฟิวส์หลักออก โปรดดู ส่วน กระบวนการบริการ → ฟิวส์ | |
| 2. | ถอดหน้าปัดออก ดู รูปภาพ 2 และ รูปภาพ 3. | |
| 3. | โปรดดู รูปภาพ 5 ถอดชุดประกอบเลนส์ออก (5) a. ถอดสกรูออก (6) b. ถอดชุดประกอบเลนส์ออก c. ตัดการเชื่อมต่อไฟหน้าและขั้วต่อไฟตำแหน่ง | |
| 4. | ถอดบู้ทออก (1) | |
| 5. | โปรดดู รูปภาพ 6 ปลดล็อคคลิปคงสภาพ (3) | |
| 6. | ถอดหลอดไฟหน้าออก |

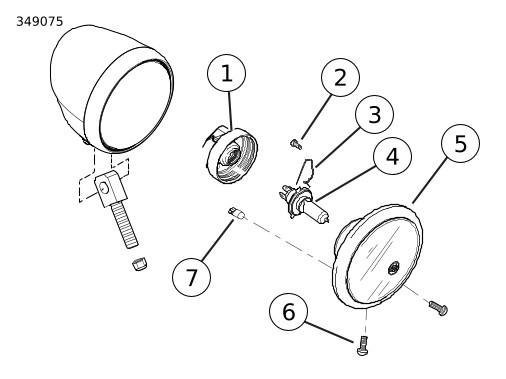

| 1 | บูท |
| 2 | สกรู |
| 3 | คลิปคงสภาพ |
| 4 | หลอดโคมไฟหน้า |
| 5 | ชุดเลนส์ |
| 6 | สกรู (2) |
| 7 | ไฟตำแหน่ง |
รูปภาพ 5 หลอดโคมไฟหน้า

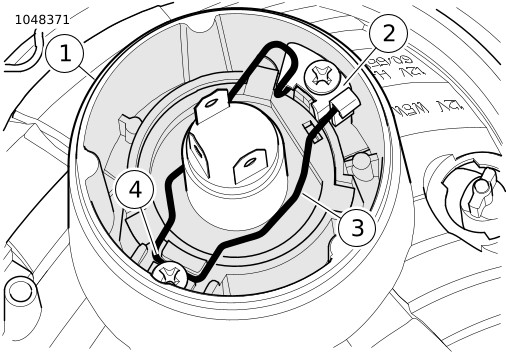

| 1 | ชุดประกอบไฟหน้า |
| 2 | แท็บที่ล็อค |
| 3 | คลิปคงสภาพ |
| 4 | ตำแหน่งเดือยห |
รูปภาพ 6 คลิปคงสภาพไฟหน้าที่ล็อค

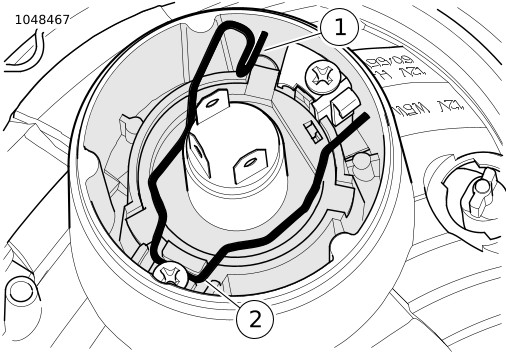

| 1 | คลิปคงสภาพที่ปลดล็อค |
| 2 | เดือย |
รูปภาพ 7 คลิปคงสภาพที่ปลดล็อค

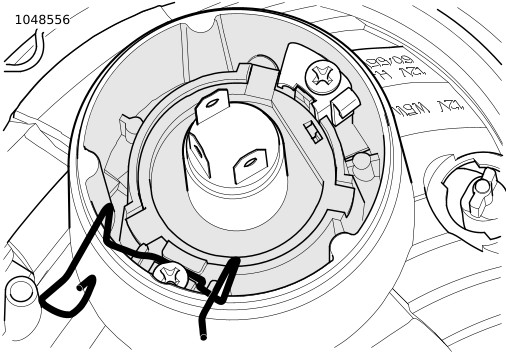

รูปภาพ 8 คลิปคงสภาพไฟหน้าที่เปิดอยู่
ติดตั้ง
คำเตือน
อย่าสัมผัสหลอดไฟควอตซ์ รอยนิ้วมือจะขูดแก้วและทำให้หลอดไฟมีอายุการทำงานสั้นลง จับหลอดไฟด้วยกระดาษหรือผ้าแห้งและสะอาด หากไม่ทำเช่นนั้นอาจก่อให้เกิดความเสียหายต่อหลอดไฟได้ (00210b)
| 1. | โปรดดู รูปภาพ 5 ติดตั้งหลอดไฟหน้า (4) a. จัดวางแท็บหลอดไฟหน้าด้วยแท็บบนชุดประกอบเลนส์ (5) b. ติดตั้งหลอดไฟหน้า | |
| 2. | ล็อคคลิปคงสภาพ | |
| 3. | โปรดดู รูปภาพ 5 ติดตั้งชุดประกอบเลนส์ (5) a. ติดตั้งบู้ท (1) b. เชื่อมต่อไฟหน้าและขั้วต่อไฟตำแหน่ง c. ติดตั้งชุดประกอบเลนส์ (5) d. ติดตั้งสกรู (6) ขันให้แน่น แรงบิด: 1.8–2.4 N·m (16–21 in-lbs) สกรูไฟหน้า | |
| 4. | ติดตั้งหน้าปัด ดู รูปภาพ 2 และ รูปภาพ 3. | |
| 5. | ติดตั้งฟิวส์หลัก โปรดดู ส่วน กระบวนการบริการ → ฟิวส์. | |
| คำเตือน โปรดแน่ใจว่าไฟและสวิตช์ทั้งหมดทำงานได้อย่างเหมาะสมก่อนใชมอเตอร์ไซค์ ความสามารถในการมองเห็นที่ต่ำอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00316a) | ||
| 6. | ตรวจสอบการทำงานของไฟทั้งหมด |
